XD/XL 系列可编程控制器用户手册【硬件篇】 5.输入规格及接线方法
69
5-2. DC 输入信号（AC 电源型）
以下内容仅适用于 XD 系列 PLC。
1）DC 输入信号
（1）NPN 模式
COM
X*0
0V
24V
X*7
传感器供给电源
DC24V
R1
R2
R4
R3
DC电源
传感器
I=7mA
输入端子
输入端子和 COM 端子之间用无电压接点或 NPN 开集电极晶体管接通时，则输入为 ON，这
时对应输入的 LED 灯亮。可编程控制器内有多个输入 COM 端子可连接。
输入回路
输入的一次回路和二次回路间用光耦合器进行绝缘隔离，二次回路中设有 C-R 滤波器。这是为
防止由输入接点振动的或输入线混入的噪音，引起误操作而设置的。由于上述原因，对于输入 ON
→OFF，OFF→ON 的变化，在可编程控制器内部，响应时间滞后约 6ms。输入端子内置有数字滤波
器。
输入灵敏度
该可编程控制器的输入电流是 DC24V 7mA，但是为了可靠动作起见，需要使其 ON 时，则为
4.5mA 以上的电流，OFF 时则为 1.5mA 以下的电流。
（2）PNP 模式
24v
DC电源
R2
R1
0v
COM
X 0
X 7
DC24v
传感器供给电源
R4
R3
I=7mA
传感器
开关
5.输入规格及接线方法 XD/XL 系列可编程控制器用户手册【硬件篇】
70
输入端子
输入端子和 COM 端子之间用 DC24V 电压接点或 PNP 开集电极晶体管接通时，则输入为 ON，
这时对应输入的 LED 灯亮。可编程控制器内有多个输入 COM 端子可连接。
输入回路
输入的一次回路和二次回路间用光耦合器进行绝缘隔离，二次回路中设有 C-R 滤波器。这是为
防止由输入接点振动的或输入线混入的噪音，引起误操作而设置的。由于上述原因，对于输入 ON
→OFF，OFF→ON 的变化，在可编程控制器内部，响应时间滞后约 10ms。输入端子内置有数字滤
波器。
输入灵敏度
该可编程控制器的输入电流是 DC24V 7mA，但是为了可靠动作起见，需要使其 ON 时，则为
4.5mA 以上的电流，OFF 时则为 1.5mA 以下的电流。
2）传感器用外部回路
（1）NPN 模式
XD 系列可编程控制器的输入电流由它内部的 24V 电源提供，所以如果用外部电源驱动光电开关等
传感器时，这个外部电源电压应为 DC24V±4V，传感器的输出晶体管请用 NPN 开集电极型。
DC24V
外部电源
R3
R4
R2
R1
DC24V
传感器供给电源
X*7
24V
0V
X*0
COM
I=7mA
传感器
DC电源
（2）PNP 模式
XD 系列可编程控制器的输入电流由它内部的 24V 电源提供，所以如果用外部电源驱动光电开关等
传感器时，这个外部电源电压应为 DC24V±4V，传感器的输出晶体管请用 PNP 开集电极型。
24v
DC电源
R2
R1
0v
COM
X 0
X 7
DC24V
传感器供给电源
R4
R3
外部电源
DC24V
I=7mA
传感器
开关
XD/XL 系列可编程控制器用户手册【硬件篇】 5.输入规格及接线方法
71

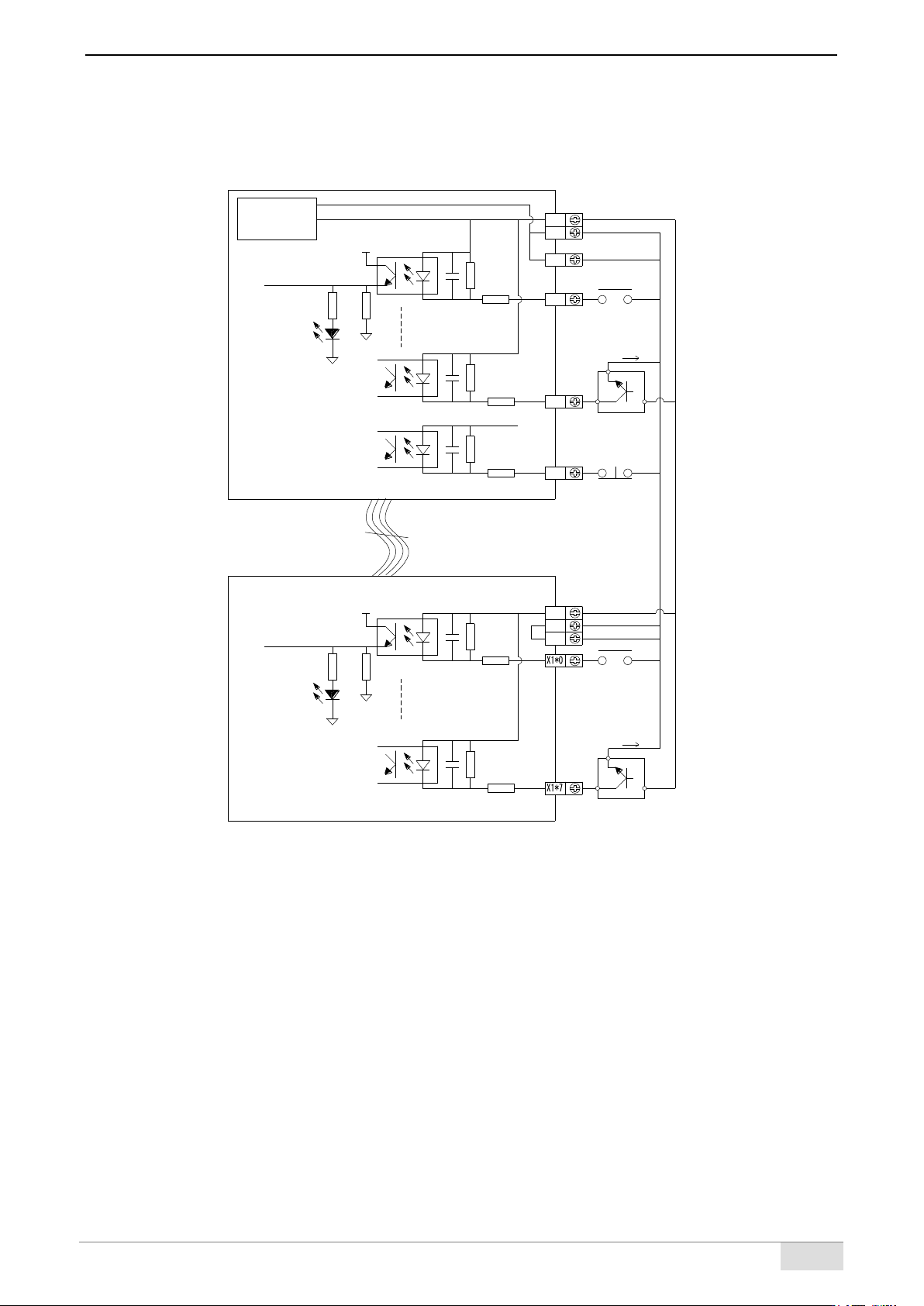

3）输入接线
NPN 模式
DC电源
R3
R4
R2
R1
DC24V
传感器供给电源
X*6
24V
0V
X*0
COM
+5V
R5R6
LED
R7
R8
X*7
传感器
I=7mA
开关
开关
扩展电缆
0V
24V
LED
R16 R15
+5V
R11
R12
R14
R13
COM
开关
I=7mA
传感器
PLC本体
扩展单元
