XD/XL 系列可编程控 制器用户手册【硬件篇】 5. 输入 规格及接线方法 63 5. 输入规格及接线方法 本章介绍 XD/XL 系列 PLC 的输入规 格、外部接线方法。章节 中的接线示例，因所 使用的产品的不 同而有所不同， 主要是端子位置的变 化。各型号产品的端 子请参阅 2-3 节。 5. 输入规格及 接线方法 ..........................................................…
4.电源规格及接线方法 XD/XL 系列可编程控制器用户手册【硬件篇】
62
4-2. AC 电源 DC 输入型
以下内容仅适用于 XD 系列 PLC。
组成接线
L
N
FG
24V
0V
2A
AC/DC转换器
+ 24V -
DC24V
传感器供给电源
IC电源
L
N
AC100V-AC240V
50HZ-60HZ
【注】：
※1：电源接在 L，N 端子间。
※2：24V、0V 端子可以作为传感器用供给电源，10/16 点为 200mA/DC24V，24 点及以上为 400mA/DC24V
使用。另外，这个端子不能由外部电源供电。
※3： ● 端子是空端子，请不要对其进行外部接线或作为中继端子使用。
※4：基本单元和扩展单元的 COM 端子建议相互连接。
·
XD/XL 系列可编程控制器用户手册【硬件篇】 5.输入规格及接线方法
63
5. 输入规格及接线方法
本章介绍 XD/XL 系列 PLC 的输入规格、外部接线方法。章节中的接线示例，因所使用的产品的不
同而有所不同，主要是端子位置的变化。各型号产品的端子请参阅 2-3 节。
5. 输入规格及接线方法 ....................................................................63
5-1. 输入规格 ......................................................................... 64
5-1-1. XD 系列输入规格 .............................................................. 64
5-1-2. XL 系列输入规格 .............................................................. 67
5-2. DC 输入信号（AC 电源型） .......................................................... 69
5-3．高速计数输入 ..................................................................... 73
5-3-1. 计数模式 ..................................................................... 73
5-3-2．高速计数范围 ................................................................. 74
5-3-3．高速计数器输入接线 ........................................................... 74
5-3-4．输入端口分配 ................................................................. 75
5-3-5．AB 相计数倍频设置方式 ........................................................ 82
5.输入规格及接线方法 XD/XL 系列可编程控制器用户手册【硬件篇】
64

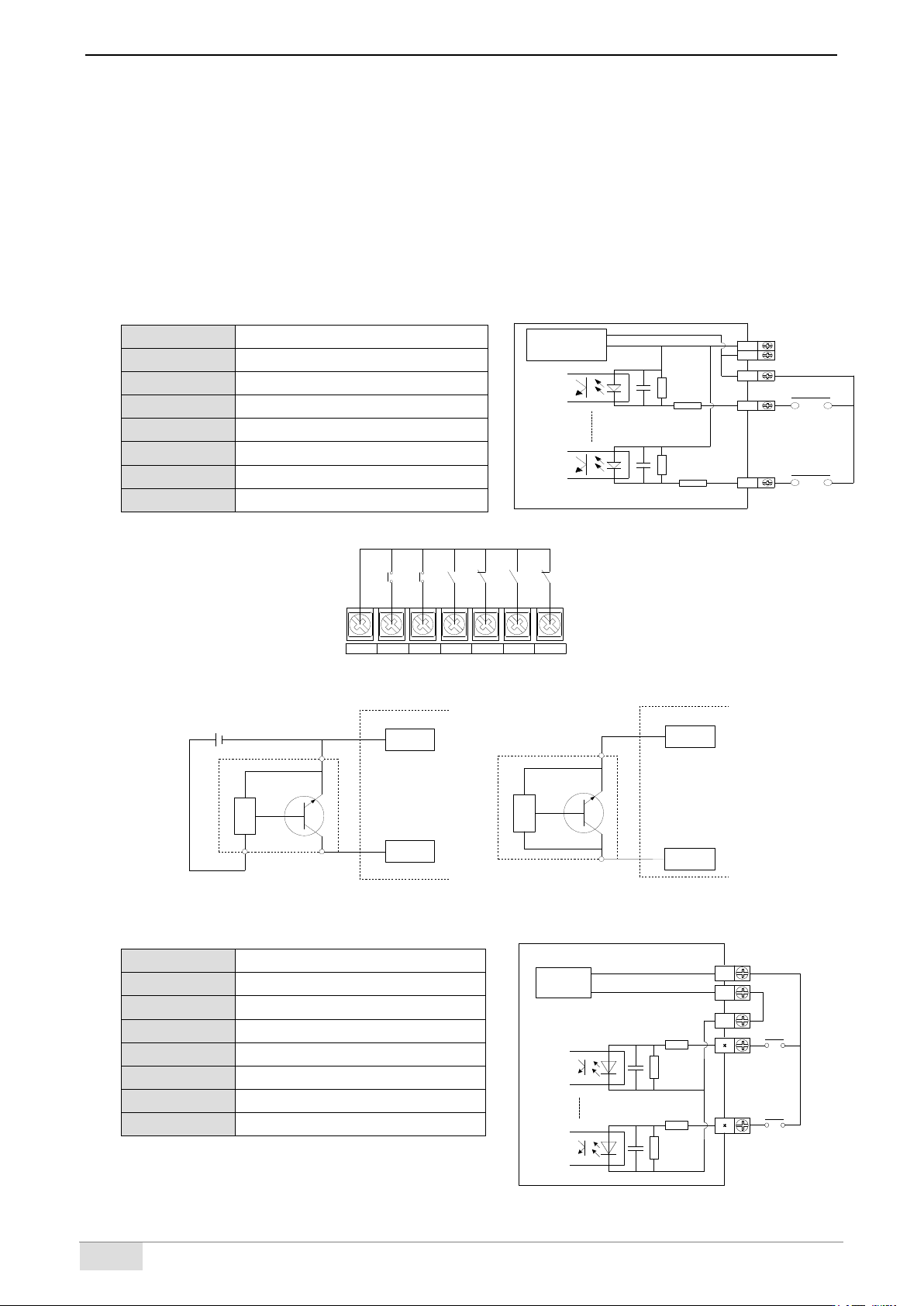

5-1. 输入规格
5-1-1. XD 系列输入规格
XD 系列 PLC 的输入分 NPN、PNP、差分三种模式，下面分别介绍这三种模式的内部结构以及接线
方式：
1）基本单元
NPN 模式
输入信号电压
DC24V±10%
输入信号电流
7mA/DC24V
输入 ON 电流
4.5mA 以上
输入 OFF 电流
1.5mA 以下
输入响应时间
约 10ms
输入信号形式
接点输入或 NPN 开集电极晶体管
电路绝缘
光电耦合绝缘
输入动作显示
输入 ON 时 LED 灯亮
NPN 接线示例：
COM X0 X1 X2 X3 X4 X5 COM X0 X1 X2 X3 X4 X5
红（棕） 蓝
开关按钮接线图示例
+
-
24V
PLC侧
COM
X0
●
●
●
PLC侧
COM
X0
●
●
●
三线制(NPN 型)接近开关接线图示例 两线制(NPN 型)接近开关接线图示例
PNP 模式
输入信号电压
DC24V±10%
输入信号电流
7mA/DC24V
输入 ON 电流
4.5mA 以上
输入 OFF 电流
1.5mA 以下
输入响应时间
约 10ms
输入信号形式
接点输入或 PNP 开集电极晶体管
电路绝缘
光电耦合绝缘
输入动作显示
输入 ON 时 LED 灯亮
COM
X*0
0V
24V
X*7
传感器供给电源
DC24V
R1
R2
R4
R3
DC电源
24v
DC电源
R2
R1
0v
COM
X 0
X 7
DC24v
传感器供给电源
R4
R3
开关
开关
