XD/XL 系列可编程控 制器用户手册【硬件篇】 1. 产品概述 21 1-3. 各部分 说明 1-3-1. XD 系列结构组成 ● COM COM X0 X1 X2 X3 X4 X5 X6 X7 PWR RUN ERR XDM-60T4L-E 3 2 1 0 4 3 2 1 0 Y 6 5 7 7 6 5 4 X PROGRAMMABLE CONTROLLER X10 X11 X12 X13 X14 X15 X16 X17 X20 X…
1.产品概述 XD/XL 系列可编程控制器用户手册【硬件篇】
20
3）左扩展 ED 模块
模拟量、温度模块的型号构成如下所示：
XL
①
2AD 2DA 2PT NES ED
② ③ ④ ⑥
A
⑤
①：
模拟量输入
2AD：2 路模拟量输入
②：
模拟量输出
2DA：2 路模拟量输出
③：
温度测量
2PT：2 路铂热电阻输入
④：
通讯
NES：RS232 或 RS485 通讯
⑤：
模拟量类型
A：输入输出均为电流模式
V：输入输出均为电压模式
⑥：
扩展标志
ED：左扩展 ED 模块标志
左扩展 ED 模块型号一览
型号
描述
模拟量输入
XL-4AD-A-ED
4 路模拟量电流输入
XL-4AD-V-ED
4 路模拟量电压输入
模拟量输出
XL-4DA-A-ED
4 路模拟量电流输出
XL-4DA-V-ED
4 路模拟量电压输出
模拟量输入
输出
XL-2AD2DA-A-ED
2 路模拟量电流输入、2 路模拟量电流输出
XL-2AD2DA-V-ED
2 路模拟量电压输入、2 路模拟量电压输出
模拟量温度
混合
XL-2AD2PT-A-ED
2 路模拟量电流输入、2 路 PT100 温度输入
XL-2AD2PT-V-ED
2 路模拟量电压输入、2 路 PT100 温度输入
XL-2PT2DA-A-ED
2 路 PT100 温度输入、2 路模拟量电流输出
XL-2PT2DA-V-ED
2 路 PT100 温度输入、2 路模拟量电压输出
通讯
XL-NES-ED
扩展 1 个 RS232、1 个 RS485 通讯口，但不可同时使用
XL-COBOX-ED
支持 CANopen 通讯，可作主站也可作从站
XD/XL 系列可编程控制器用户手册【硬件篇】 1.产品概述
21
1-3. 各部分说明
1-3-1. XD 系列结构组成
●
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
PWR
RUN
ERR
XDM-60T4L-E
3210 4
3210
Y
65 7
7654
X
PROGRAMMABLE CONTROLLER
X10
X11
X12
X13
X14
X15
X16
X17
X20
X21
X22
X23
X24
X25
X26
X27
X30
X31
X32
X33
X34
X35
X36
X37
X40
X41
X42
X43
COM1
24V
0V
●
A B COM0
Y0
COM1
Y1
COM2
Y2
COM3
Y3
COM4
Y4
Y5
COM5
Y6
Y7
COM6
Y10
Y11
Y12
Y13
COM7
Y14
Y15
Y16
Y17
COM8
Y20
Y21
Y22
Y23
COM9
Y24
Y25
Y26
Y27
● ● ●
（11）
（12）
（13）
（10）
（9）
（8）
（15）
（14）
（7）
（6）
（5）
（4）
（3）
（2）
（1）
（16）
（17）
各部分名称如下：
（1）：输入端子、电源接入端子
（2）：输入标签
（3）： RS232 口（COM1）
（4）： USB 口
（5）：输出标签
（6）： 24V 输出端子、RS485 口（COM2）
（7）：输出端子
（8）：输入动作指示灯
（9）：系统指示灯
PWR：电源指示灯
RUN：运行指示灯
ERR：错误指示灯
【注】：
※1：V3.2 以下版本的 PLC，（4）处为 RS232 口。
※2：XD1、XD2、XDC 系列 PLC，（ 4）处为 RS232 口。
※3：对 XDC 而言，（4）处的 RS232 口与端子台上的 RS485 口（A、B）为同一端口 COM2，不能同时
使用。
（10）：扩展模块接入口
（11）：安装孔（2 个）
（12）：输出动作指示灯
（13）：导轨安装挂钩（2 个）
（14）：扩展 BD（COM4）
（15）：扩展 BD（COM5）
（16）：产品标签
（17）：左扩展 ED 模块接入口（COM3）
1.产品概述 XD/XL 系列可编程控制器用户手册【硬件篇】
22

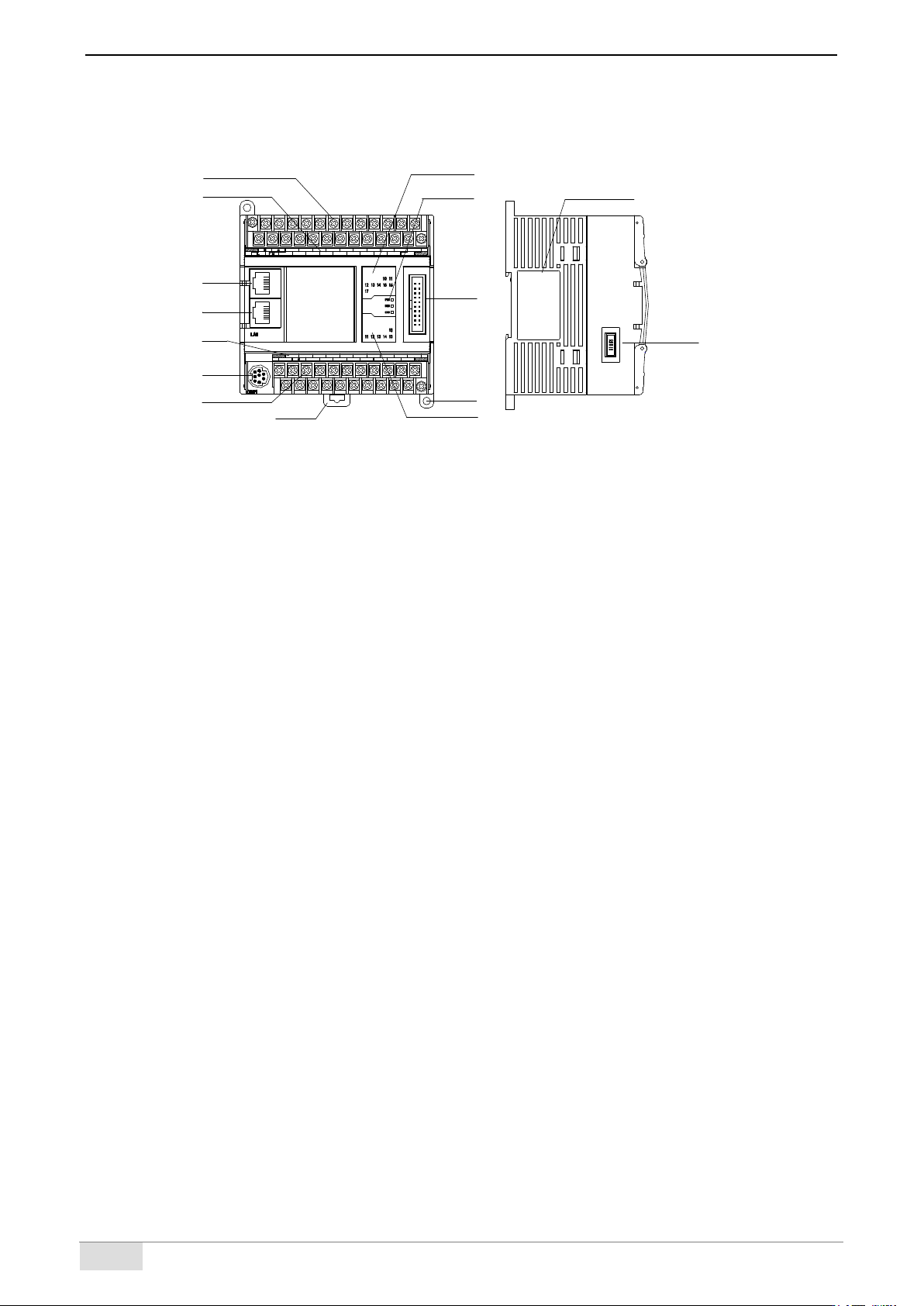

1-3-2. XD5E-24/30、XDME-30、XDH-30 结构组成
3210 4
765
3210
7654
Y
X
108.6
100.0
100.6
108.0
2-Ø4.3
PROGRAMMABLE CONTROLLER
0V
A
B
COM0
Y0
Y1
Y2
Y3
COM1
Y4
Y5
Y6
Y7
COM2
Y10
Y11
Y12
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
X10
X11
X12
X13
X14
X15
X16
X17
24V
Y13 Y15
Y14
89.9
3210 4
765
3210
7654
Y
X
PROGRAMMABLE CONTROLLER
0V
A
B
COM0
Y0
Y1
Y2
Y3
COM1
Y4
Y5
Y6
Y7
COM2
Y10
Y11
Y12
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
X10
X11
X12
X13
X14
X15
X16
X17
24V
Y13 Y15
Y14
XD5E-30T4
3210 4
765
3210
7654
-E
Y
X
PROGRAMMABLE CONTROLLER
0V
A
B
COM0
Y0
Y1
Y2
Y3
COM1
Y4
Y5
Y6
Y7
COM2
Y10
Y11
Y12
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
X10
X11
X12
X13
X14
X15
X16
X17
24V
Y13 Y15
Y14
TYPE:XD5E-30T4-E
DATE:20120701
SN:201207011525
Xinje Electronic Co.,Ltd
（1）
（2）
（3）
（4）
（7）
（8）
（9）
（10）
（11）
（12）
（13）
（14）
（15）
（5）
（6）
各部分名称如下：
（1）：电源端子、输入端子、RS485 口（COM2）
（2）：输入标签
（3）： RJ45 口 1
（4）： RJ45 口 2
（5）：输出标签
（6）： RS232 口（COM1）
（7）：输出端子、24V 输出端子
（8）：输入动作指示灯
（9）：系统指示灯
PWR：电源指示灯
RUN：运行指示灯
ERR：错误指示灯
（10）：扩展模块接入口
（11）：安装孔（2 个）
（12）：输出动作指示灯
（13）：导轨安装挂钩
（14）：产品标签
（15）： 左扩展 ED 模块接入口（COM3）
