5-3-5．AB 相计数倍频设置方式
对于 AB 相计数，可通过对特殊 FLASH 数据寄存器 SFD321，SFD322，SFD323……SFD330 内数据
修改来设定倍频值，当值为 2 时为 2 倍频，当值为 4 时为 4 倍频。
寄存器名称
功能
设置值
含义
SFD320
HSC0 的倍频数
2
2 倍频
4
4 倍频
SFD321
HSC2 的倍频数
2
2 倍频
2
4 倍频
SFD322
HSC4 的倍频数
2
2 倍频
2
4 倍频
SFD323
HSC6 的倍频数
2
2 倍频
4
4 倍频
SFD324
HSC8 的倍频数
2
2 倍频
4
4 倍频
SFD325
HSC10 的倍频数
2
2 倍频
4
4 倍频
SFD326
HSC12 的倍频数
2
2 倍频
4
4 倍频
SFD327
HSC14 的倍频数
2
2 倍频
4
4 倍频
SFD328
HSC16 的倍频数
2
2 倍频
4
4 倍频
SFD329
HSC18 的倍频数
2
2 倍频
4
4 倍频
【注】：
※1：更多关于高速计数方面的应用，请参阅《XD/XL 系列可编程控制器用户手册【基本指令篇】》。
※2：对某一特定机型而言，只有 1 个轴能设置成 2 倍频或 4 倍频，其余 2 个分别为 2 倍频和 4 倍频。
※3：SFD 寄存器修改后，需要将高速计数器重启（即：将驱动条件断开再重新导通）才能使新的配置生
效！
XD/XL 系列可编程控制器用户手册【硬件篇】 6.输出规格及接线方法
83

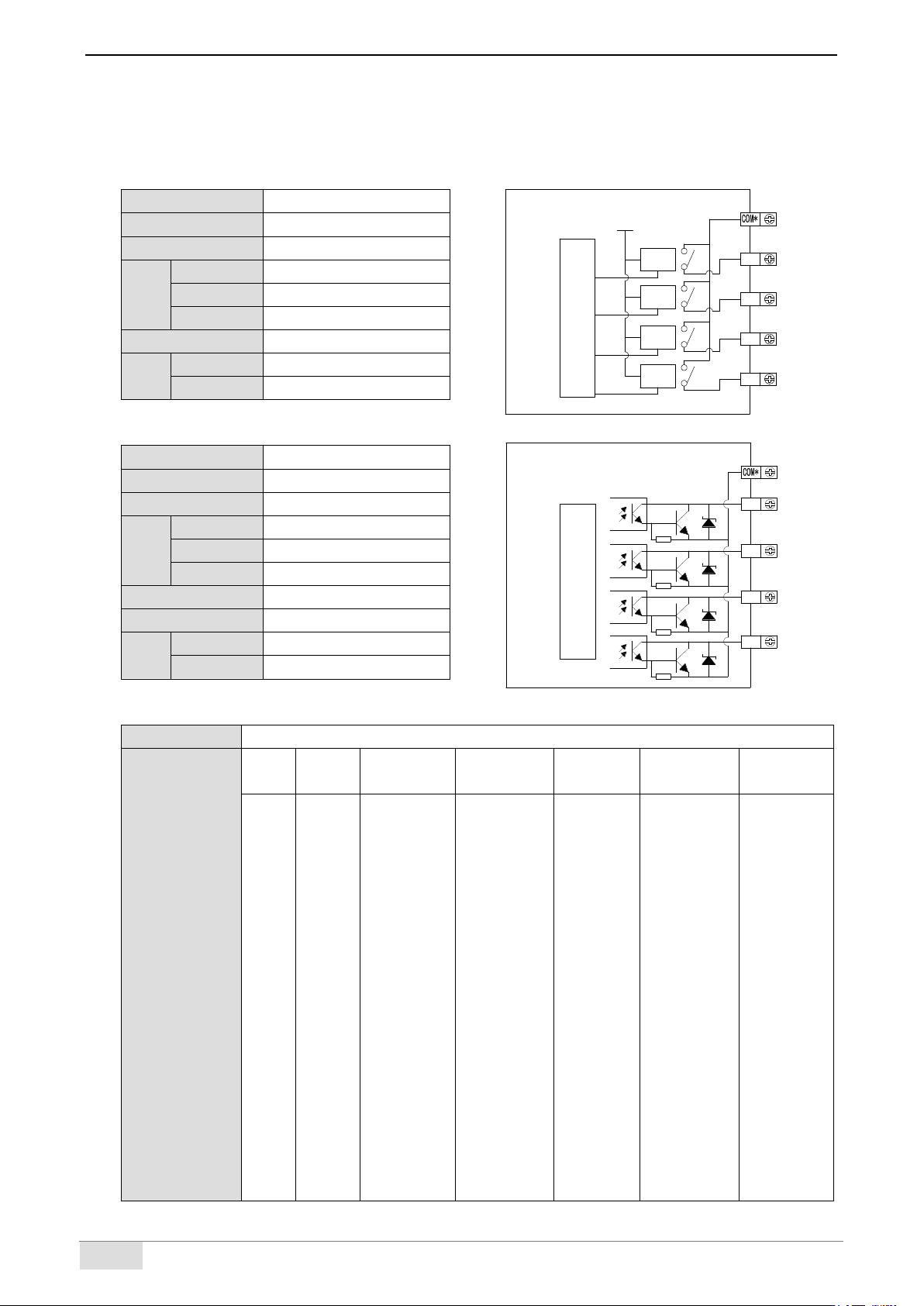

6. 输出规格及接线方法
本章介绍 XD/XL 系列 PLC 的输出规格、外部接线方法。章节中的接线示例，因所使用的产品的不
同而有所不同，主要是端子位置的变化。各型号产品的端子请参阅 2-3 节。
6. 输出规格及接线方法 ....................................................................83
6-1．输出规格 ......................................................................... 84
6-2．继电器输出处理 ................................................................... 86
6-3．晶体管输出处理 ................................................................... 88
6.输出规格及接线方法 XD/XL 系列可编程控制器用户手册【硬件篇】
84
6-1．输出规格
1）继电器输出
外部电源
AC250V、DC30V 以下
电路绝缘
机械绝缘
动作指示
LED 指示灯
最大
负载
阻性负载
3A
感性负载
80VA
灯负载
100W
最小负载
DC5V 2mA
响应
时间
OFF→ON
10ms
ON→OFF
10ms
2）普通晶体管输出
外部电源
DC5~30V 以下
电路绝缘
光耦绝缘
动作指示
LED 指示灯
最大
负载
阻性负载
0.3A
感性负载
7.2W/DC24V
灯负载
1.5W/DC24V
最小负载
DC5V 2mA
开路漏电流
0.1Ma 以下
响应
时间
OFF→ON
0.2ms 以下
ON→OFF
0.2ms 以下
3）晶体管高速脉冲输出
机型
RT、T、Tn 型
高速脉冲
输出位
无
Y0、Y1
Y4、Y6
Y0~Y3
Y0~Y5
Y0~Y11
Y10、Y12、
Y14、Y16
XD1
XL1
一般
机型
XD5-24D2T2
XD3-24T4
XD3-32T4
XD5-24T4
XD5-32T4
XDM-60T4
XDM-60T4L
XD5E-30T4
XD5E-60T4
XDME-30T4
XDH-30A16
XDH-30A16L
XDH-60A32
XDH-60T4
XL5-32T4
XL5E-32T4
XLME-32T4
XLH-24A16
XLH-24A16L
XD5-48T6
XD5-60T6
XD5E-60T6
XL5E-64T6
XDM-60T10
XD5E-60T10
XDME-60T10
XL5-64T10
XL5E-64T10
XLME-64T10
XD5-48D4T4
Y*0
Y*1
Y*2
Y*3
继
电
器
动
驱
路
电
+24V
电
路
驱
动
耦
光
Y*0
Y*1
Y*2
Y*3
