XD/XL 系列可编程控制器用户手册【硬件篇】 3.系统构成
55
12）错误指示灯说明
错误指示灯状态
说明
措施
E1 闪烁
PLC 被锁
检查读取的密码是否正确
E3 闪烁
SD200~SD230 中的数值被修改
检查是否修改了 SD 寄存器
E1、E2 同时闪烁
源 PLC 版本较老，不支持上传
将源 PLC 固件更新到最新版本
E1、E3 同时闪烁
读取密码失败或 PLC 固件错误上传失败
检查源 PLC 能否正常使用
E1、E2 交替闪烁
上传未完成
请重新上传程序
E1、E3 交替闪烁
目标 PLC 版本较老，不支持下载
使用强制下载更新固件版本
E2、E3 交替闪烁
上传程序与下载机型不一致
必须保持上传程序与下载机型一致
E1、E2、E3 轮流以
500ms 频率点亮
下载时 PLC 固件错误，无法连接
检查目标 PLC 能否正常使用
E1、E2、E3 轮流以
500ms 频率熄灭
通讯口选错
检查通讯口选择开关和通讯口是否一致
3-2-5. 外接端子台
XL5/XL5E/XLME 系列 64 点 PLC 接线时可选择配合使用外接端子台，端子台型号及线缆如下表：
输入/输出
端子台型号
适配连接线缆
输入部分（CN0）
JT-E32X
JC-TE32-NN05（0.5m）
JC-TE32-NN10（1.0m）
JC-TE32-NN15（1.5m）
输出部分（CN1）
JT-E32YT
1）端子台
外观尺寸 （单位：mm）
109.0
42.1
45.0
端子排列
CN0（输入部分）端子排列如下所示：
L+ X0 X1 X2 X3 X10 X11 X13X12
M X4 X5 X6 X7 X14 X15 X17X16
X23X22X21X20
X24 X25 X26 X27
X33X32X31X30
X34 X35 X36 X37
CN1（输出部分）端子排列如下所示：
Y3Y2Y1Y0
Y4 Y5 Y6 Y7
Y13Y12Y11Y10
Y14 Y15 Y16 Y17
Y20 Y21 Y22 Y23
Y24 Y25 Y26 Y27
Y30 Y31 Y32 Y33
Y34 Y35 Y36 Y37
接线方法
接线时，用小号一字起按下弹簧开关，将导线插入相应插孔内，松开弹簧开关即可。该端子台要求
3.系统构成 XD/XL 系列可编程控制器用户手册【硬件篇】
56
导线剥去外皮的长度为 1.5cm。
2）连接线缆
外接端子台时需要配合使用连接线缆，信捷提供 JC-TE32-NN05、JC-TE32-NN10、JC-TE32-NN15
三种不同长度规格的线缆供用户选购，连接时请注意，靠近透明热缩管包裹住型号的一端连接模块，另
一端连接端子台，不可接反！！！

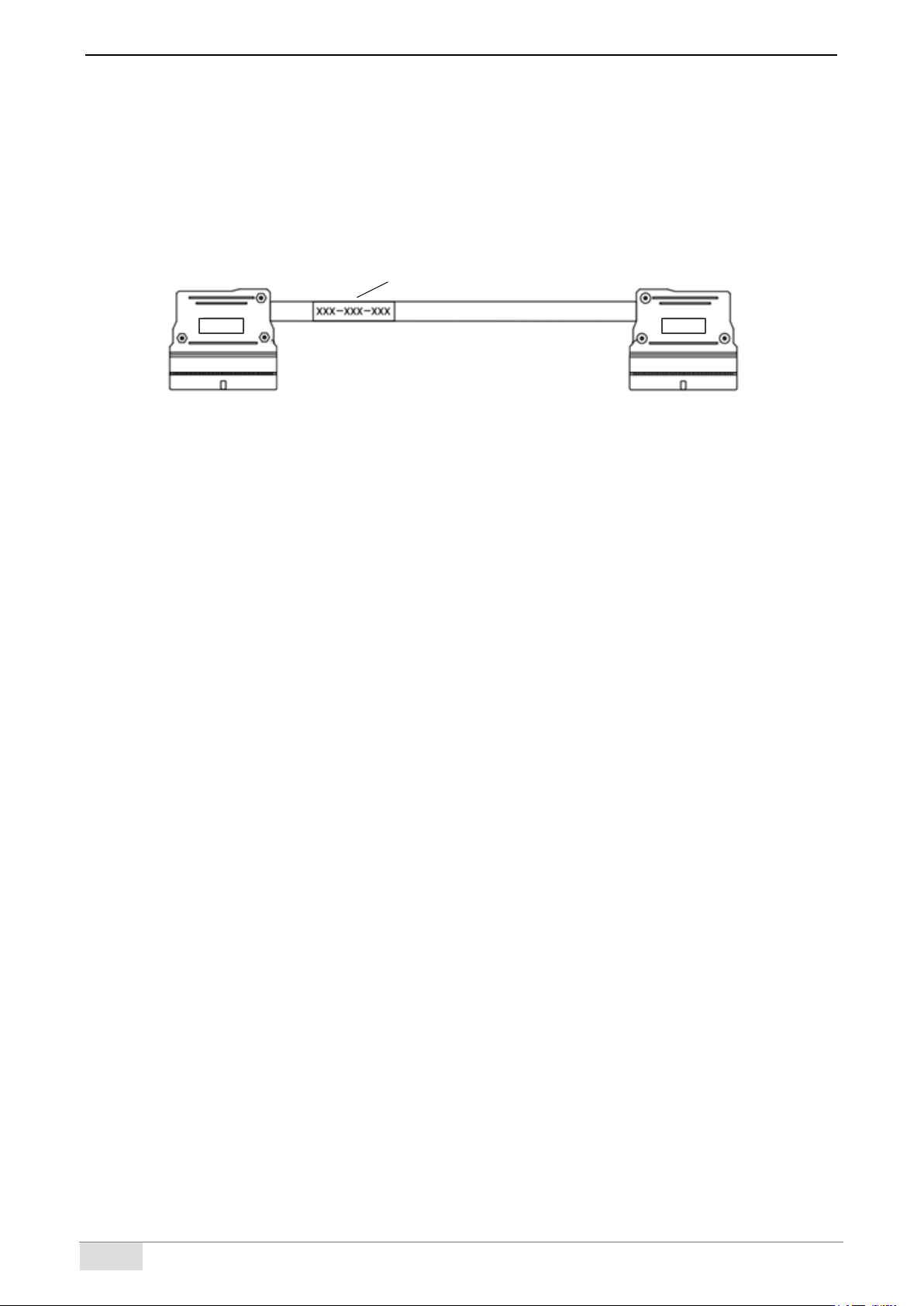

连接示意图如下：
模块侧 透明热缩管 端子台侧
PLC侧
端子台侧
XD/XL 系列可编程控制器用户手册【硬件篇】 3.系统构成
57
3-3. 构成原则
1）关于通讯口
XD/XL 系列的基本单元一般都配备 COM1 口、COM2 口、USB 口。
COM1、COM2 通讯口都可用于编程下载、通讯。COM1 一般为 RS232 方式，COM2 一般为 RS485
方式，两个端口互相独立。
USB 口一般用于编程下载、在线监控，下载速度较 COM1、COM2 更快。
2）关于扩展设备
一般说来，基本单元可以扩展不同类型的扩展模块，也可以混合扩展，输入输出扩展、模拟量、
温度扩展均可。
XD1/XD2 系列不支持扩展模块，XD3 系列最多可扩展 10 个模块，XD5/XDM/XDC/XD5E/XDME/
XDH 系列最多可扩展 16 个模块。
XL1 不支持扩展模块，XL3 系列最多可扩展 10 个模块，XL5/XL5E/XLME/XLH 系列最多可扩
展 16 个模块。
将基本单元和扩展模块连接之后，扩展模块的 PWR 指示灯亮，则扩展模块可正常使用。
3）关于点数的计算
点数是实际输入、输出的点数。
当连接扩展模块之后，总点数＝基本单元的点数＋扩展模块点数。
输入输出开关量序号为八进制数。
输入输出模拟量序号为十进制数。
经过扩展之后的总点数最多可达 572 点。
基本单元 XD3-32R-E（18I/14O）连接 5 个 XD-E8X8YR 扩展模块，那么，总点数应该是：
I 总数：18 + 8 *5 = 58
O 总数：14 + 8 *5= 54
总点数：I 总数 + O 总数 = 58+54=112
点数计算举例
