3.系统构成 XD/XL 系列可编程控制器用户手册【硬件篇】
48
3-1. 系统构成
下图是根据 XD/XL 系列 PLC 的基本配置而构筑的系统结构图（以 XL 系列 PLC 举例说明），通过
该图，可大致了解 PLC 和外围设备、扩展设备等的连接情况，以及各个 PLC 各个通讯、连接、扩展口
的典型应用。
【注】：以上各个通讯口的连接设备，仅作示例用，实际通讯口可连接多种设备。
24V
0V
●
A
B
COM0
Y0
COM1
Y1
COM2
Y2
Y3
Y4
Y5
COM3
Y6
Y7
Y8
Y9
COM4
Y10
Y11
Y12
Y13
●
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
X8
X9
X10
X11
X12
X13
X14
X15
X16
X17
PWR
RUN
ERR
XD3-32R
3210 4
8765 9
3210
7654 8
9
-E
Y
X
COM0
COM1
AO1
AO0
VO0
VO1
C1
C0
VI3
AI3
C0
VI0
AI1
AI0
VI1
C2
AI2
C3
VI2
C1
PWR
AI
AO
24V
0V
●
A
B
COM0
Y0
COM1
Y1
COM2
Y2
Y3
Y4
Y5
COM3
Y6
Y7
Y8
Y9
COM4
Y10
Y11
Y12
Y13
●
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
X8
X9
X10
X11
X12
X13
X14
X15
X16
X17
PWR
RUN
ERR
XD3-32R
3210 4
8765 9
3210
7654 8
9
-E
Y
X
COM0
COM1
AO1
AO0
VO0
VO1
C1
C0
VI3
AI3
C0
VI0
AI1
AI0
VI1
C2
AI2
C3
VI2
C1
PWR
AI
AO
基本单元
右扩展模块
编程软件
变频器
触摸屏
XL-2AD2PT-A-ED
AI0
AI1
CI0
A0
A1
C0
L+
M
左扩展 ED
XD/XL 系列可编程控制器用户手册【硬件篇】 3.系统构成
49
3-2. 外围设备
XD、XL 系列 PLC 的基本单元涉及到多种外围设备。
3-2-1. 编程软件
在编程软件中，可实现对 PLC 写入或上传程序、实时监控 PLC 的运行、配置 PLC 等功能。将编程
软件“信捷 PLC 编程工具软件”安装到个人 PC 机之后，使用 USB 下载线或编程电缆
※
1
，通过基本单元
的 USB 口、COM0、COM1 口或 RJ45 口，均可实现 PLC 与编程软件的连接。

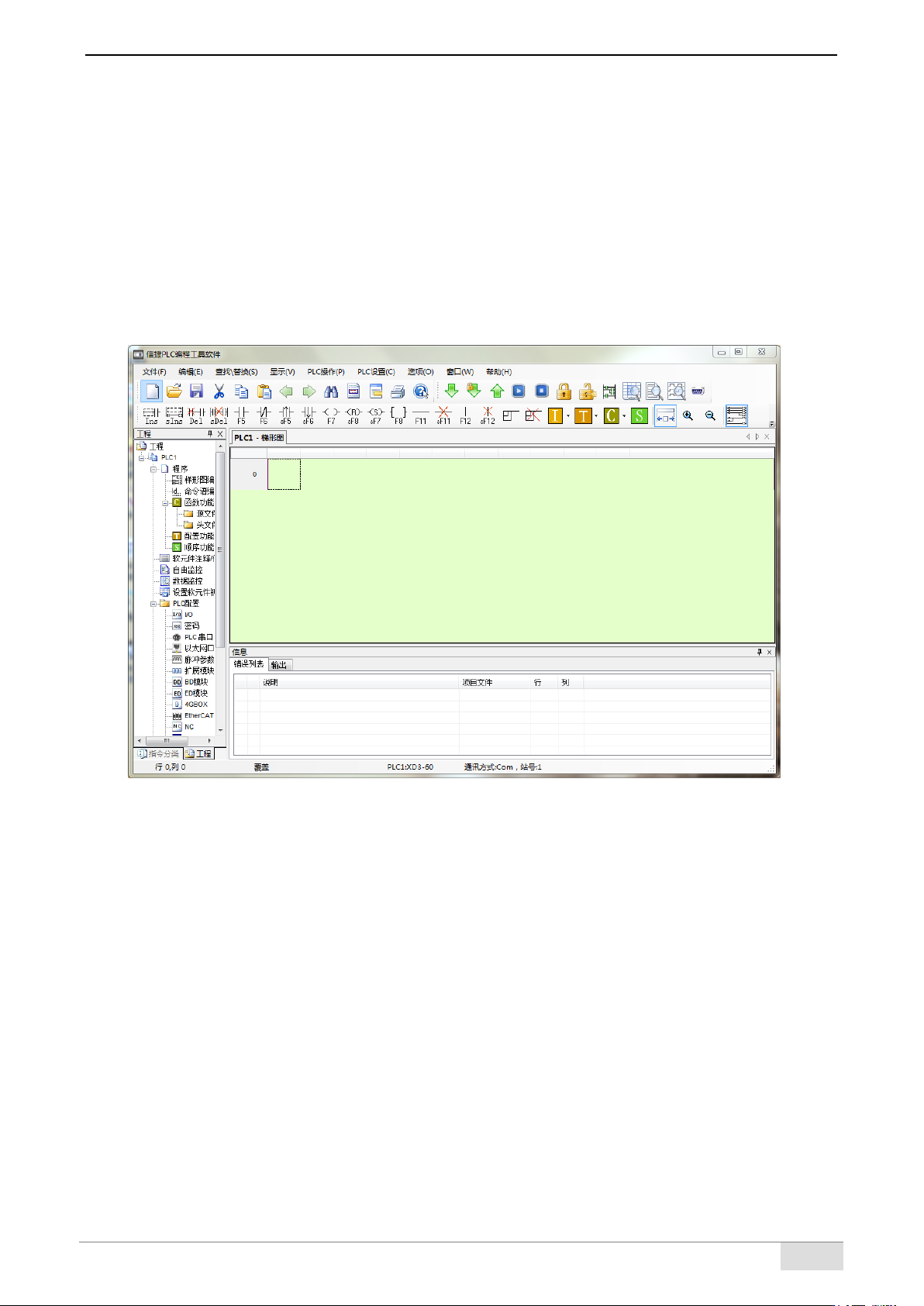

软件的界面
【※1】：请使用信捷公司提供的 PLC 专用下载电缆，也可自行制作电缆，连接方法，请参阅 2-4 节。
3-2-2. 人机界面
人机界面是实现 PLC 与操作人员之间交互性的界面。人机界面可以方便快捷地将操作人员的动作送
达 PLC，PLC 再执行该动作。
XD/XL 系列 PLC 的基本单元支持各种人机界面的连接，连接建立在通讯协议一致的基础上，一般
可通过 Modbus 协议，具体参数依据具体连接的人机界面而定。
信捷公司的人机界面可直接与基本单元连接通讯（通讯参数已保持一致），目前，信捷人机界面产品
分为触摸屏 TG、TH 系列、文本显示器 OP 系列。
1）TG、TH 系列
尺寸 4.3”、7”、8”、10.1”、15.6”
显示 1677 万色、65536 色
操作 显示区域触摸操作
接口 RS232、RS422、RS485、USB、以太网接口
通讯 可直接与信捷变频器、多种 PLC、变频器、仪表通讯
直接驱动面板打印机，支持多种打印机
3.系统构成 XD/XL 系列可编程控制器用户手册【硬件篇】
50
配备双口，可同时连接 2 台不同设备
支持自由格式协议，用户自由编写驱动程序
配方 汉字配置，可直接输入中文
画面 丰富的立体 3D 图库，文字特效、数据采集、数据备份等
密码 九级权限设置
高级 开放的高级功能、动画轨迹设计等
2）OP 系列
尺寸 3.7”
显示 STN-LCD
按键 7 个、20 个，屏幕不可触摸
接口 RS232、RS485、RS422
通讯 直接与多种 PLC 通讯
直接与信捷变频器通讯
时钟 可内置
3-2-3. XL 适配电源
XL 系列 PLC 的供电电源可使用外部开关电源，也可使用 XL 专用电源模块 XL-P50-E。
1）基本规格
项目
规格
供电电源
AC85-265V
输出电压
DC24V
输出电流
2A
空气
无腐蚀性、可燃性气体
环境温度
0℃~60℃
环境湿度
5%RH~95%RH（无凝露）
安装
直接安装在导轨上
接地
第三种接地（不可与强电系统公共接地）
2）结构说明
系统指示灯
产品型号
输入接线
输出接线
