XD/XL 系列可编程控制器用户手册【硬件篇】 3.系统构成
49
3-2. 外围设备
XD、XL 系列 PLC 的基本单元涉及到多种外围设备。
3-2-1. 编程软件
在编程软件中，可实现对 PLC 写入或上传程序、实时监控 PLC 的运行、配置 PLC 等功能。将编程
软件“信捷 PLC 编程工具软件”安装到个人 PC 机之后，使用 USB 下载线或编程电缆
※
1
，通过基本单元
的 USB 口、COM0、COM1 口或 RJ45 口，均可实现 PLC 与编程软件的连接。
软件的界面
【※1】：请使用信捷公司提供的 PLC 专用下载电缆，也可自行制作电缆，连接方法，请参阅 2-4 节。
3-2-2. 人机界面
人机界面是实现 PLC 与操作人员之间交互性的界面。人机界面可以方便快捷地将操作人员的动作送
达 PLC，PLC 再执行该动作。
XD/XL 系列 PLC 的基本单元支持各种人机界面的连接，连接建立在通讯协议一致的基础上，一般
可通过 Modbus 协议，具体参数依据具体连接的人机界面而定。
信捷公司的人机界面可直接与基本单元连接通讯（通讯参数已保持一致），目前，信捷人机界面产品
分为触摸屏 TG、TH 系列、文本显示器 OP 系列。
1）TG、TH 系列
尺寸 4.3”、7”、8”、10.1”、15.6”
显示 1677 万色、65536 色
操作 显示区域触摸操作
接口 RS232、RS422、RS485、USB、以太网接口
通讯 可直接与信捷变频器、多种 PLC、变频器、仪表通讯
直接驱动面板打印机，支持多种打印机
3.系统构成 XD/XL 系列可编程控制器用户手册【硬件篇】
50
配备双口，可同时连接 2 台不同设备
支持自由格式协议，用户自由编写驱动程序
配方 汉字配置，可直接输入中文
画面 丰富的立体 3D 图库，文字特效、数据采集、数据备份等
密码 九级权限设置
高级 开放的高级功能、动画轨迹设计等
2）OP 系列
尺寸 3.7”
显示 STN-LCD
按键 7 个、20 个，屏幕不可触摸
接口 RS232、RS485、RS422
通讯 直接与多种 PLC 通讯
直接与信捷变频器通讯
时钟 可内置
3-2-3. XL 适配电源
XL 系列 PLC 的供电电源可使用外部开关电源，也可使用 XL 专用电源模块 XL-P50-E。
1）基本规格
项目
规格
供电电源
AC85-265V
输出电压
DC24V
输出电流
2A
空气
无腐蚀性、可燃性气体
环境温度
0℃~60℃
环境湿度
5%RH~95%RH（无凝露）
安装
直接安装在导轨上
接地
第三种接地（不可与强电系统公共接地）
2）结构说明
系统指示灯
产品型号
输入接线
输出接线
XD/XL 系列可编程控制器用户手册【硬件篇】 3.系统构成
51

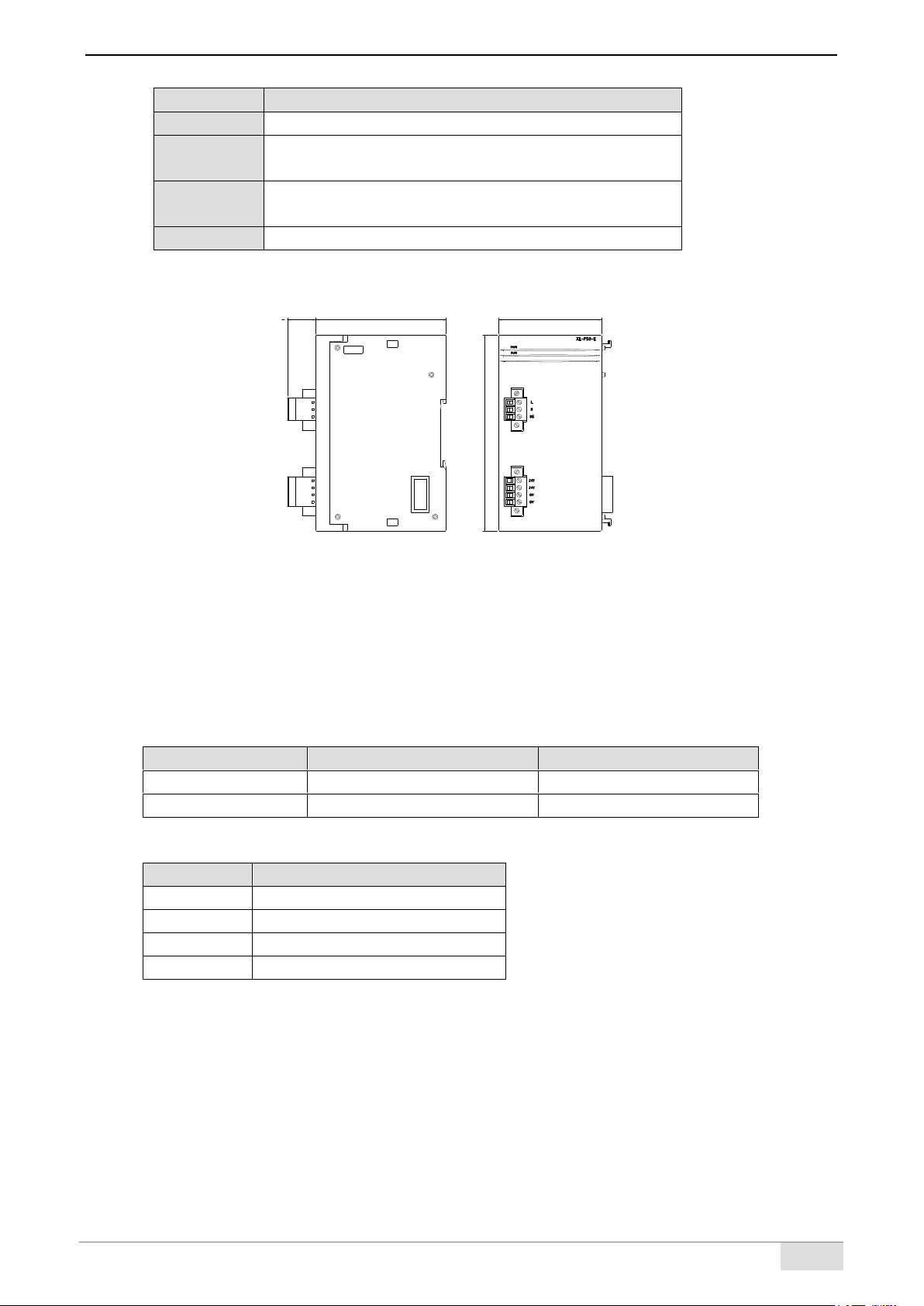

名称
功能说明
产品型号
该产品的具体型号
系统指示灯
PWR：电源指示灯，给电源模块供电后，绿色常亮
RUN：运行指示灯，电源模块正常运行时，绿色常亮
输入接线
L、N：电源模块外部供电输入端子
FG：接地端子
输出接线
可对外输出 1 组 24V、0V，主要对 XL 本体进行供电
3）外观尺寸（单位：mm）
105.0
55.015.0 70.0
3-2-4. 下载器
下载器 JD-P03 用于无 PC 场合下的多个信捷 PLC 之间的程序及数据的拷贝。
1）适用 PLC
XD/XL 系列 PLC（XDH 系列暂不支持）或 ZG/ZP 系列整体式控制器。
2）版本要求
机型
上传（源 PLC→下载器）
下载（下载器→目标 PLC）
PLC 不带以太网口
PLC 固件版本 V3.4.6 及以上
PLC 固件版本 V3.4 及以上
PLC 带以太网口
PLC 固件版本 V3.5.3 及以上
PLC 固件版本 V3.5 及以上
3）基本规格
项目
规格
外形尺寸
94.8mm×52.0mm×26.5mm
使用环境
无腐蚀性气体
环境温度
0℃~60℃
环境湿度
5~95%
