XD/XL 系列可编程控制器用户手册【硬件篇】 3.系统构成
57
3-3. 构成原则
1）关于通讯口
XD/XL 系列的基本单元一般都配备 COM1 口、COM2 口、USB 口。
COM1、COM2 通讯口都可用于编程下载、通讯。COM1 一般为 RS232 方式，COM2 一般为 RS485
方式，两个端口互相独立。
USB 口一般用于编程下载、在线监控，下载速度较 COM1、COM2 更快。
2）关于扩展设备
一般说来，基本单元可以扩展不同类型的扩展模块，也可以混合扩展，输入输出扩展、模拟量、
温度扩展均可。
XD1/XD2 系列不支持扩展模块，XD3 系列最多可扩展 10 个模块，XD5/XDM/XDC/XD5E/XDME/
XDH 系列最多可扩展 16 个模块。
XL1 不支持扩展模块，XL3 系列最多可扩展 10 个模块，XL5/XL5E/XLME/XLH 系列最多可扩
展 16 个模块。
将基本单元和扩展模块连接之后，扩展模块的 PWR 指示灯亮，则扩展模块可正常使用。
3）关于点数的计算
点数是实际输入、输出的点数。
当连接扩展模块之后，总点数＝基本单元的点数＋扩展模块点数。
输入输出开关量序号为八进制数。
输入输出模拟量序号为十进制数。
经过扩展之后的总点数最多可达 572 点。
基本单元 XD3-32R-E（18I/14O）连接 5 个 XD-E8X8YR 扩展模块，那么，总点数应该是：
I 总数：18 + 8 *5 = 58
O 总数：14 + 8 *5= 54
总点数：I 总数 + O 总数 = 58+54=112
点数计算举例
3.系统构成 XD/XL 系列可编程控制器用户手册【硬件篇】
58
3-4. 扩展模块定义号分配
识别记号
名称
范围
点数
X
输入点数
XD
XL
X10000～X10077（#1 扩展模块）
……
X11100～X11177（#10 扩展模块）
……
X11700～X11777（#16 扩展模块）
1024
XD
X20000～X20077（#1 扩展 BD）
X20100～X20177（#2 扩展 BD）
128
XD
XL
X30000～X30077（#1 扩展 ED）
64
Y
输出点数
XD
XL
Y10000～Y10077（#1 扩展模块）
……
Y11100～Y11177（#10 扩展模块）
……
Y11700～Y11777（#16 扩展模块）
1024
XD
Y20000～Y20077（#1 扩展 BD）
Y20100～Y20177（#2 扩展 BD）
128
XD
XL
Y30000～Y30077（#1 扩展 ED）
64
ID
扩展模块
XD
XL
ID10000～ID10099（#1 扩展模块）
……
ID10900～ID10999（#10 扩展模块）
……
ID11500～ID11599（#16 扩展模块）
1600
扩展 BD
XD
ID20000～ID20099（#1 扩展 BD）
ID20100～ID20199（#2 扩展 BD）
200
扩展 ED
XD
XL
ID30000～ID30099（#1 扩展 ED）
100
QD
扩展模块
XD
XL
QD10000～QD10099（#1 扩展模块）
……
QD10900～QD10999（#10 扩展模块）
……
QD11500～QD11599（#16 扩展模块）
1600
扩展 BD
XD
QD20000～QD20099（#1 扩展 BD）
QD20100～QD20199（#2 扩展 BD）
200
扩展 ED
XD
XL
QD30000～QD30099（#1 扩展 ED）
100
XD/XL 系列可编程控制器用户手册【硬件篇】 3.系统构成
59
3-5. 产品的安装
1）安装位置

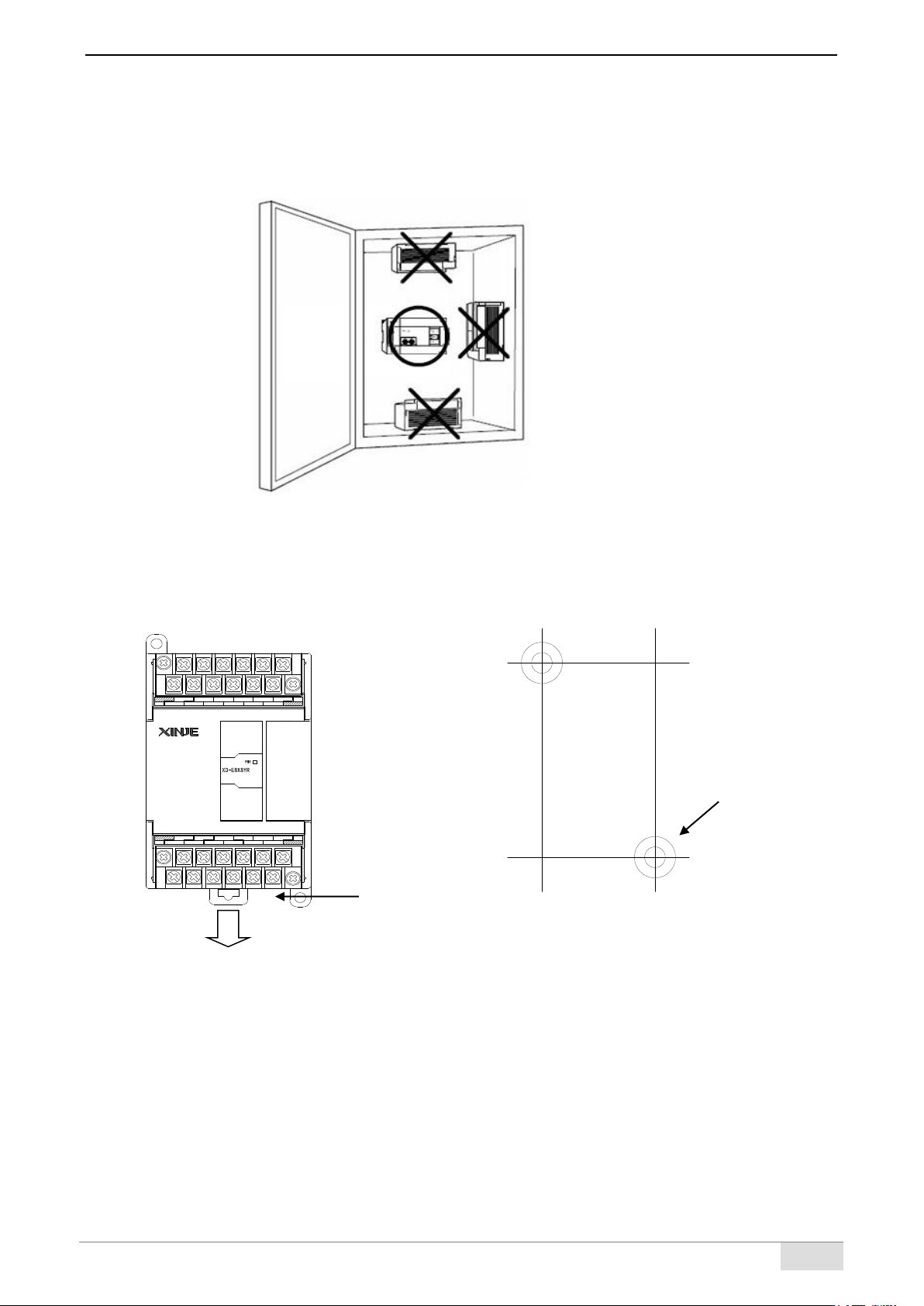

2）安装方法
基本单元和扩展模块的安装，可选用导轨安装或直接螺丝安装。
使用 DIN46277 导轨安装
3210
7654
3210
4
Y
X
765
X0
X1
X2
X3
X4
X5
X6
X7
COM0
Y0
COM2
Y2
Y3
COM3
Y4
Y5
Y6
Y7Y1
24V+
24V-
COM
COM
COM1
基本单元和扩展模块安装在 DIN46277 导轨（宽 35mm）上。要拆除时，只要拉下 DIN 导轨的装配
拉钩，取下产品即可。
【注】： XL 系列 PLC 仅支持导轨安装方式。
3）安装环境
请在 2-1-1 节中规定的环境条件下安装产品。
安装螺钉 M3
螺丝直接安装
DIN 导轨挂钩
