XD/XL 系列可编程控制器用户手册【硬件篇】 附录
95
附录
本章主要介绍 XD/XL 系列可编程控制器中特殊软元件地址及功能、指令一览表、PLC 功能配置表、
常见为题 A&Q。
附录 .....................................................................................95
附录 1. 特殊软元件一览表 ............................................................... 96
附录 1-1. 特殊辅助继电器一览 ........................................................ 96
附录 1-2. 特殊数据寄存器一览 ....................................................... 101
附录 1-3. 特殊 Flash 寄存器一览 ..................................................... 107
附录 2. 指令一览表 .................................................................... 109
附录 2-1. 基本指令一览 ............................................................. 109
附录 2-2. 应用指令一览 ............................................................. 109
附录 2-3. 特殊指令一览 ............................................................. 111
附录 3. PLC 功能配置一览 .............................................................. 113
附录 4. 常见问题 Q&A .................................................................. 116
附录 XD/XL 系列可编程控制器用户手册【硬件篇】
96
附录 1. 特殊软元件一览表
附录 1 主要介绍 XD/XL 系列 PLC 中特殊软元件、数据寄存器、FlashROM 寄存器的功能用途，此
外，还涉及扩展模块地址的分配表，便于用户快速翻阅查找。

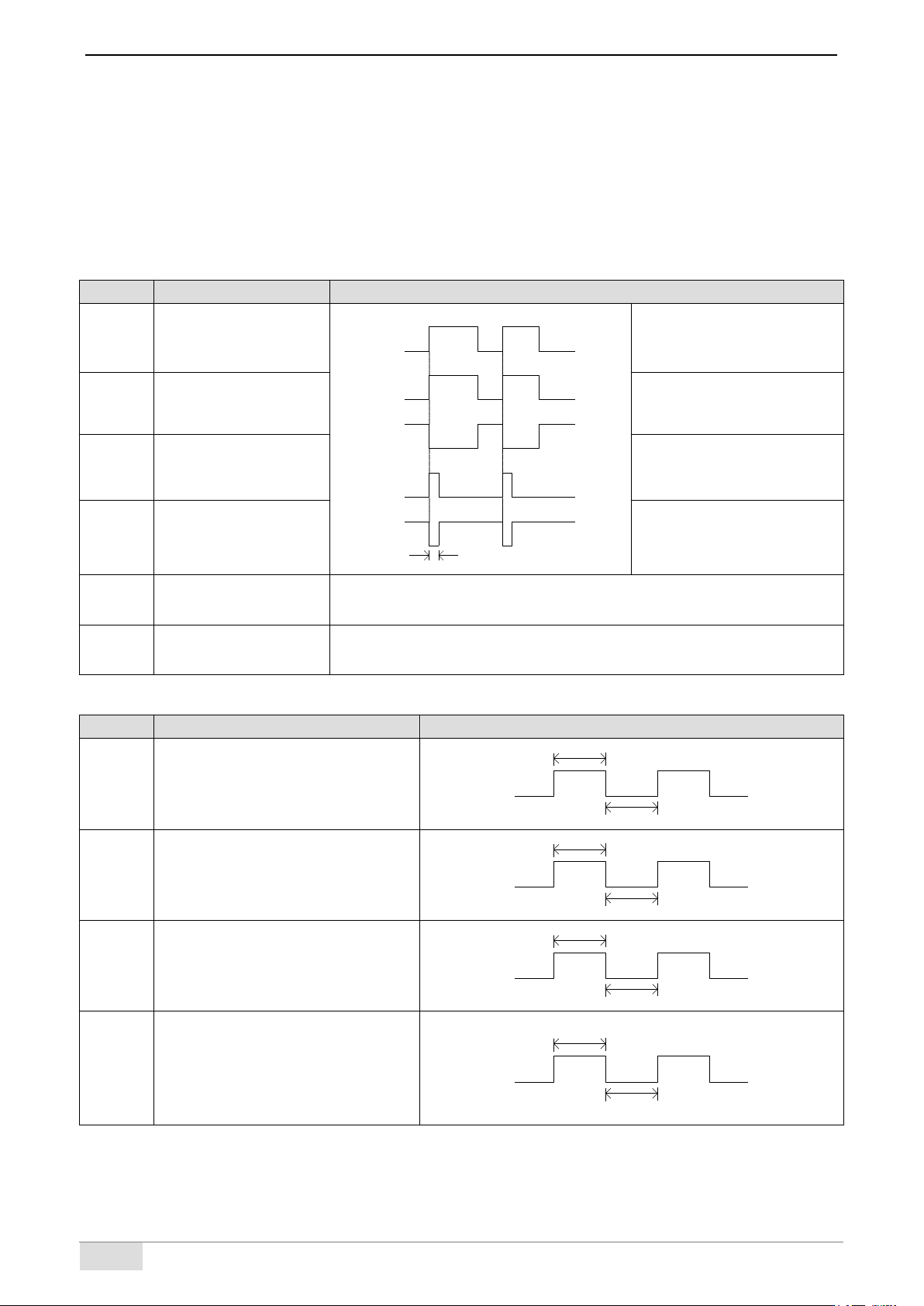

附录 1-1. 特殊辅助继电器一览
1）初始状态（SM0~SM5）
地址号
功能
说明
SM000
运行常 ON 线圈
RUN
输入
SM0
SM1
SM2
SM3
扫描周期
PLC 运行时一直为 ON
SM001
运行常 OFF 线圈
PLC 运行时一直为 OFF
SM002
初始正向脉冲线圈
PLC 开始运行后第一个扫描
周期为 ON
SM003
初始负向脉冲线圈
PLC 开始运行后第一个扫描
周期为 OFF
SM004
PLC 运行是否出错
当 SM4 置 ON，表示 PLC 运行过程中出现错误
（固件版本 V3.4.5 及以上的 PLC 支持此功能）
SM005
电量过低报警线圈
当电池电压低于 2.5V 时，SM5 将置 ON（此时请尽快更换电池，否则
数据将无法保持）
2）震荡脉冲（SM11~SM14）
地址号
功能
说明
SM011
以 10ms 的频率周期震荡
5ms
5ms
SM012
以 100ms 的频率周期震荡
50ms
50ms
SM013
以 1 秒钟的频率周期震荡
0.5s
0.5s
SM014
以 1 分钟的频率周期震荡
30s
30s
XD/XL 系列可编程控制器用户手册【硬件篇】 附录
97
3）标志（SM20~SM22）
地址号
功能
说明
SM020
零位
加减运算结果为 0 时，置 ON
SM021
借位
减法运算发生溢出时，置 ON
SM022
进位
加法运算发生溢出时，置 ON
4）PC 模式（SM30~SM34）
地址号
功能
说明
SM030
PLC 初始化
PLC 恢复到出厂设置
SM032
保持寄存器清除
驱动此 M 时，可以将 HM、HS 的 ON/OFF 映像储存器和 HT、HC、
HD 的当前值清零。
SM033
SM034
所有输出禁止
PLC 的输出指示灯全灭，但 Y 端子的输出状态保持，如果是用于脉
冲输出，软件中也会监控到脉冲变化，但是实际没有输出，脉冲停
止发送方式为急停，扩展模块输出也禁止。
5）步进阶梯（SM40）
地址号
功能
说明
SM040
流程正在执行标志
流程执行时，置 ON
6）中断禁止（SM50~SM90）
编号
地址号
功能
说明
SM050
I0000/I0001
禁止输入中断 0
执行 EI 指令后，即使中断许可，但是当
此 SM 动作时，对应的输入
中断将无法单独动作
例如：当 SM050 处于 ON 时，禁止中断
I0000/I0001
SM051
I0100/I0101
禁止输入中断 1
SM052
I0200/I0201
禁止输入中断 2
SM053
I0300/I0301
禁止输入中断 3
SM054
I0400/I0401
禁止输入中断 4
……
……
……
SM069
I1900/I1901
禁止输入中断 19
SM070
I40**
禁止定时中断 0
执行 EI 指令后，即使中断许可，但是当
此 SM 动作时，对应的定时器中断将无法
单独动作
SM071
I41**
禁止定时中断 1
SM072
I42**
禁止定时中断 2
SM073
I43**
禁止定时中断 3
SM074
I44**
禁止定时中断 4
……
……
……
SM089
I59**
禁止定时中断 19
SM090
禁止所有中断
禁止所有中断
7）高速环形计数器（SM99）
地址号
功能
说明
SM099
高速环形计数使能
SM99 置 ON，SD99 每 0.1ms 加 1，在 0 到 32767 循环
8）高速计数完成标志位（SM100~SM109）
地址号
功能
说明
SM100
HSC0 计数完成标志位（100 段）
SM101
HSC2 计数完成标志位（100 段）
SM102
HSC4 计数完成标志位（100 段）
SM103
HSC6 计数完成标志位（100 段）
