5. 输入规格及接线方法 XD/XL 系列可编程 控制器用户手册 【硬件篇】 68 请先将外部开关 电源的 24V 接在 L+ 上， 0V 接在 M 上。 输入端子和 M 端子之间用无电压接点 或 NPN 开集电极 晶体管接通时， 则输入为 ON ， 这时 对应输入的 LED 灯亮。 输入回路 输入的一次回路 和二次回路间用光耦 合器进行绝缘隔离 ， 二次回路中设有 C-R 滤波器。 这是为 防止由输入接点振动 的或输入线混入的噪音…
XD/XL 系列可编程控制器用户手册【硬件篇】 5.输入规格及接线方法
67
5-1-2. XL 系列输入规格
XL 系列 PLC 的输入分 NPN 和 PNP 两种模式，下面介绍 PLC 和扩展模块的的输入规格、接线方式：
1）NPN 型输入规格
一般机型：
输入信号电压
DC24V±10%
输入信号电流
7mA/DC24V
输入 ON 电流
4.5mA 以上
输入 OFF 电流
1.5mA 以下
输入响应时间
约 10ms
输入信号形式
接点输入或 NPN 开集电极晶体管
电路绝缘
光电耦合绝缘
输入动作显示
输入 ON 时 LED 灯亮
XL5-64T10、XL5E-64T6、XL5E-64T10、XLME-64T10：
输入信号电压
DC24V±10%
输入信号电流
7mA/DC24V
输入 ON 电压
9V 以下
输入 OFF 电压
19V 以上
输入响应时间
约 10ms
输入信号形式
接点输入或 NPN 开集电极晶体管
电路绝缘
光电耦合绝缘
输入动作显示
输入 ON 时 LED 灯亮

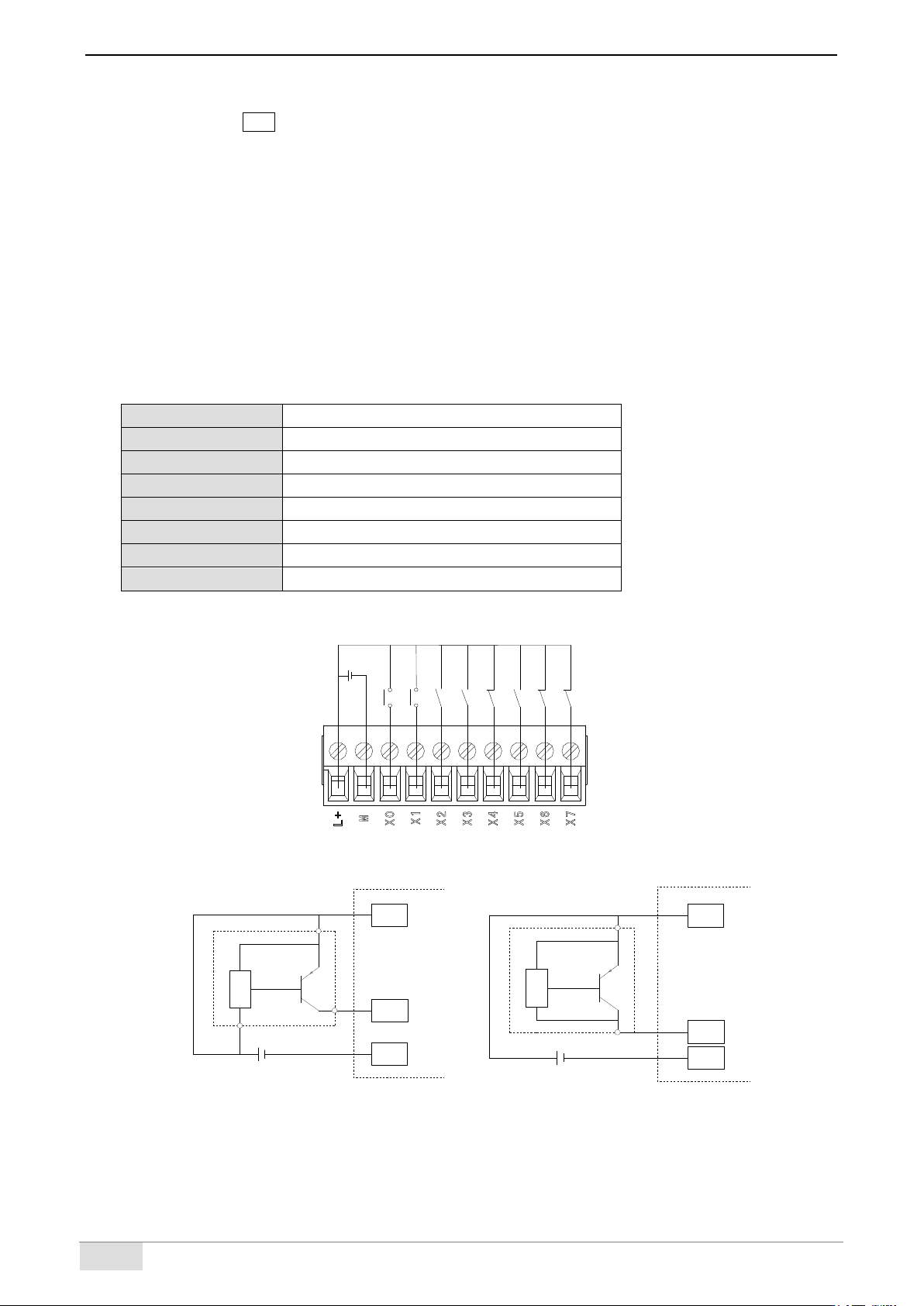

2）NPN 输入接线示例
+24V
●
●
+24V
红(棕)
蓝
开关按钮接线图示例
M
X0
L+
+
-
24V
PLC侧
●
●
●
●
+
-
24V
M
X0
L+
PLC侧
●
●
●
●
三线制(NPN 型)接近开关接线图示例 两线制(常开或常闭)接近开关接线图示例
输入端子
由于 PLC 内部没有内置 DC24V 电源，因此在进行输入接线时，需要外部提供 DC24V 电源。
5.输入规格及接线方法 XD/XL 系列可编程控制器用户手册【硬件篇】
68
请先将外部开关电源的 24V 接在 L+上，0V 接在 M 上。
输入端子和 M 端子之间用无电压接点或 NPN 开集电极晶体管接通时，则输入为 ON，这时
对应输入的 LED 灯亮。
输入回路
输入的一次回路和二次回路间用光耦合器进行绝缘隔离，二次回路中设有 C-R 滤波器。这是为
防止由输入接点振动的或输入线混入的噪音，引起误操作而设置的。由于上述原因，对于输入 ON
→OFF，OFF→ON 的变化，在可编程控制器内部，响应时间滞后约 6ms。输入端子内置有数字滤波
器。
输入灵敏度
该可编程控制器的输入电流是 DC24V 7mA，但是为了可靠动作起见，需要使其 ON 时，则为
4.5mA 以上的电流，OFF 时则为 1.5mA 以下的电流。
3）PNP 型输入规格
输入信号电压
DC24V±10%
输入信号电流
7mA/DC24V
输入 ON 电流
4.5mA 以上
输入 OFF 电流
1.5mA 以下
输入响应时间
约 10ms
输入信号形式
接点输入或 PNP 开集电极晶体管
电路绝缘
光电耦合绝缘
输入动作显示
输入 ON 时 LED 灯亮
4）PNP 输入接线示例
+24V
●
●
●
蓝(蓝)
DC24V
红(棕)
黄(黑)
红(棕)
蓝
+24V
+24V
开关按钮接线图示例
+
-
24V
L+
X0
M
PLC侧
●
●
●
+
-
24V
PLC侧
L+
X0
M
●
●
●
三线制(PNP 型)接近开关接线图示例 两线制(常开或常闭)接近开关接线图示例
XD/XL 系列可编程控制器用户手册【硬件篇】 5.输入规格及接线方法
69

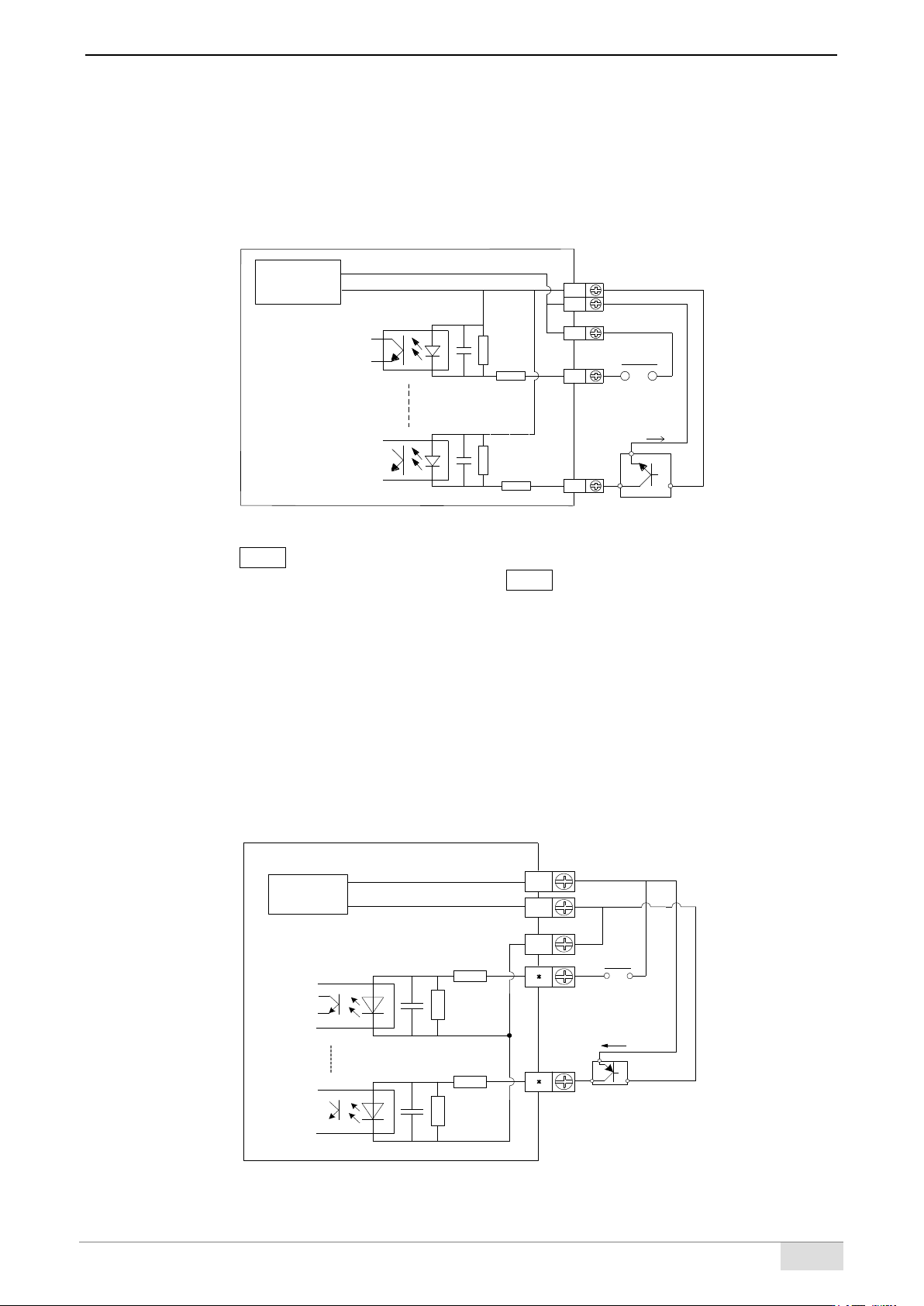

5-2. DC 输入信号（AC 电源型）
以下内容仅适用于 XD 系列 PLC。
1）DC 输入信号
（1）NPN 模式
COM
X*0
0V
24V
X*7
传感器供给电源
DC24V
R1
R2
R4
R3
DC电源
传感器
I=7mA
输入端子
输入端子和 COM 端子之间用无电压接点或 NPN 开集电极晶体管接通时，则输入为 ON，这
时对应输入的 LED 灯亮。可编程控制器内有多个输入 COM 端子可连接。
输入回路
输入的一次回路和二次回路间用光耦合器进行绝缘隔离，二次回路中设有 C-R 滤波器。这是为
防止由输入接点振动的或输入线混入的噪音，引起误操作而设置的。由于上述原因，对于输入 ON
→OFF，OFF→ON 的变化，在可编程控制器内部，响应时间滞后约 6ms。输入端子内置有数字滤波
器。
输入灵敏度
该可编程控制器的输入电流是 DC24V 7mA，但是为了可靠动作起见，需要使其 ON 时，则为
4.5mA 以上的电流，OFF 时则为 1.5mA 以下的电流。
（2）PNP 模式
24v
DC电源
R2
R1
0v
COM
X 0
X 7
DC24v
传感器供给电源
R4
R3
I=7mA
传感器
开关
