XD/XL 系列可编程控制器用户手册【硬件篇】 1.产品概述
25

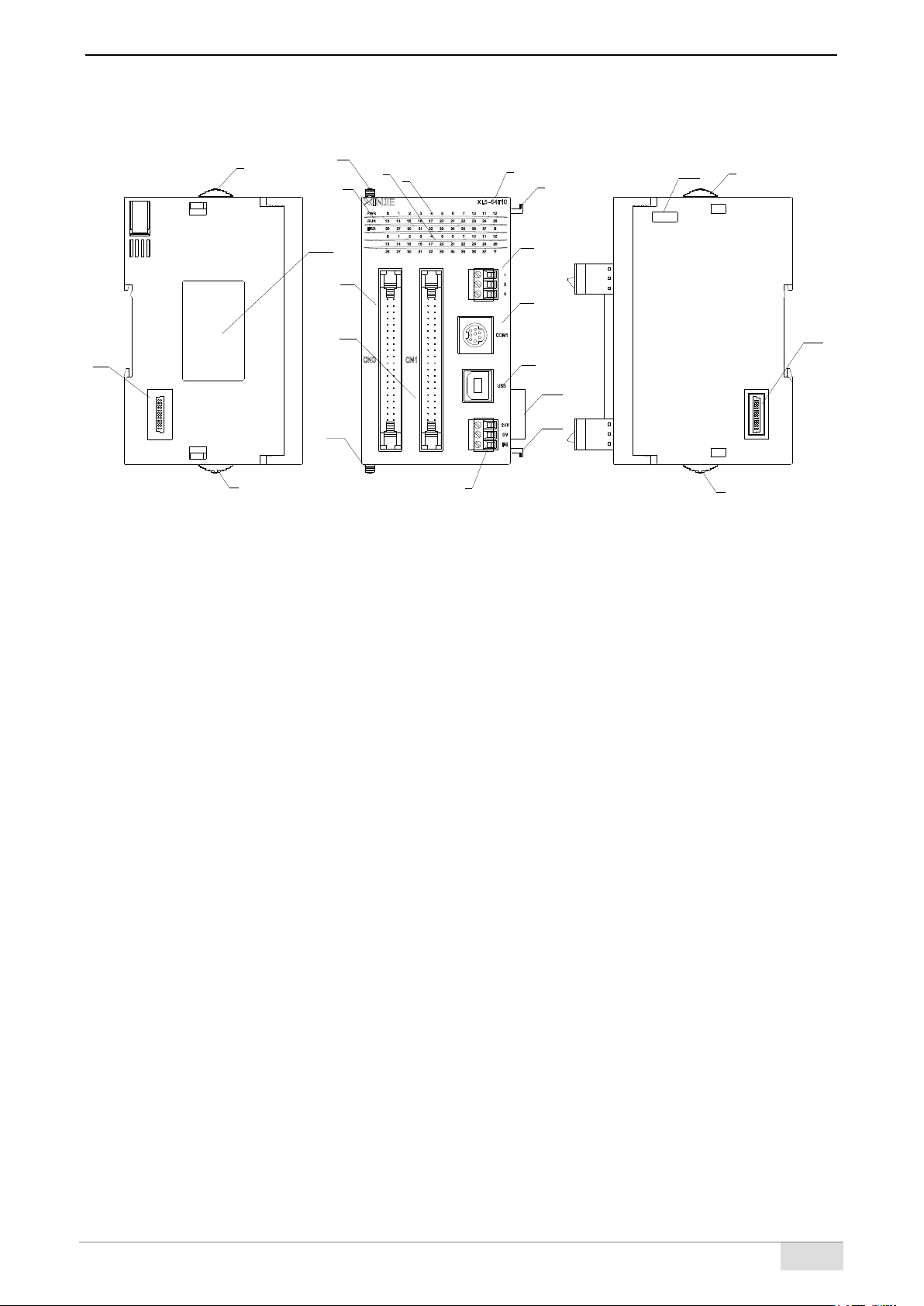

1-3-5. XL5-64 结构组成
ON
OFF
（16）
（14）
（11）
（15）
（13）
（11）
（8）
（9）
（7）
（1）
（12）
（2）
（3）
（10）
（14）
（4）
（5）
（6）
（15）
（15）
（17）
（14）
（18）
各部分名称如下：
（1）： PLC 本体型号
（2）：输入标签及指示灯
（3）：输出标签及指示灯
（4）：系统指示灯
PWR：电源指示灯
RUN：运行指示灯
ERR：出错指示灯
（5）：输入端子接口（CN0）
（6）：输出端子接口（CN1）
（7）： RS485 通讯口（COM2）
（8）： RS232 通讯口（COM1）
（9）： USB 口
（10）：电源接入端子
（11）：右扩展模块接入口
（12）：固定模块挂钩（上）
（13）：固定模块挂钩（下）
（14）：滑动锁扣（上）
（15）：滑动锁扣（下）
（16）：空
（17）：左扩展 ED 模块接入口（COM3）
（18）：产品标签
1.产品概述 XD/XL 系列可编程控制器用户手册【硬件篇】
26

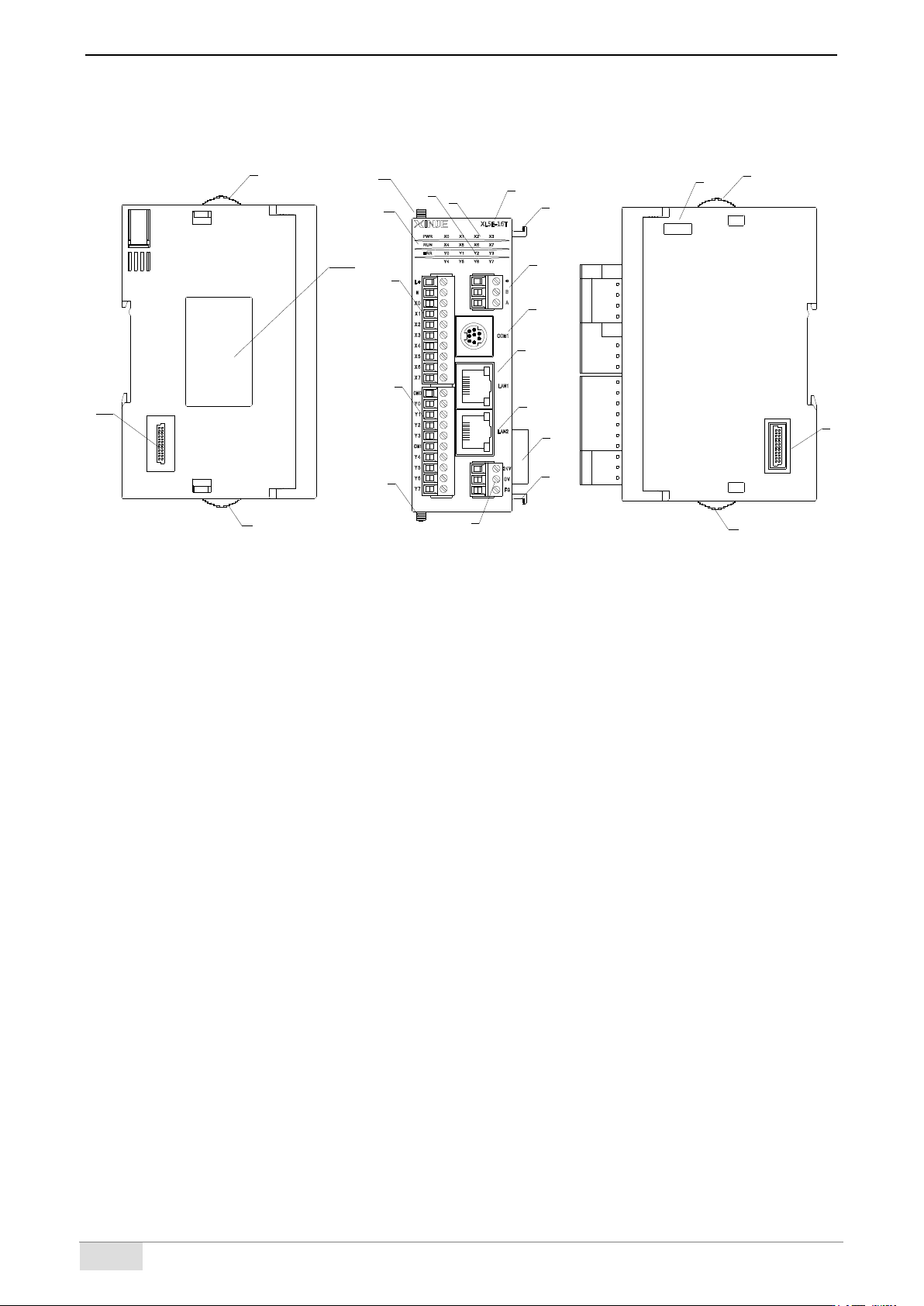

1-3-6. XL5E-16 结构组成
ON
OFF
（12）
（17）
（16）
（15）
（19）
（16）
（15）
（18）
（1）
（2）
（3）
（14）
（13）
（4）
（10）
（14）
（12）
（7）
（9）
（11）
（15）
（8）
（6）
（5）
各部分名称如下：
（1）： PLC 本体型号
（2）：输入标签及指示灯
（3）：输出标签及指示灯
（4）：系统指示灯
PWR：电源指示灯
RUN：运行指示灯
ERR：出错指示灯
（5）：输入端子
（6）：输出端子
（7）： RS485 口（COM2）
（8）： RS232 口（COM1）
（9）： RJ45 口 1（LAN1）
（10）： RJ45 口 2（LAN2）
（11）：电源接入端子
（12）：右扩展模块接入口
（13）：固定模块挂钩（上）
（14）：固定模块挂钩（下）
（15）：滑动锁扣（上）
（16）：滑动锁扣（下）
（17）：空
（18）：左扩展 ED 模块接入口（COM3）
（19）：产品标签
XD/XL 系列可编程控制器用户手册【硬件篇】 1.产品概述
27

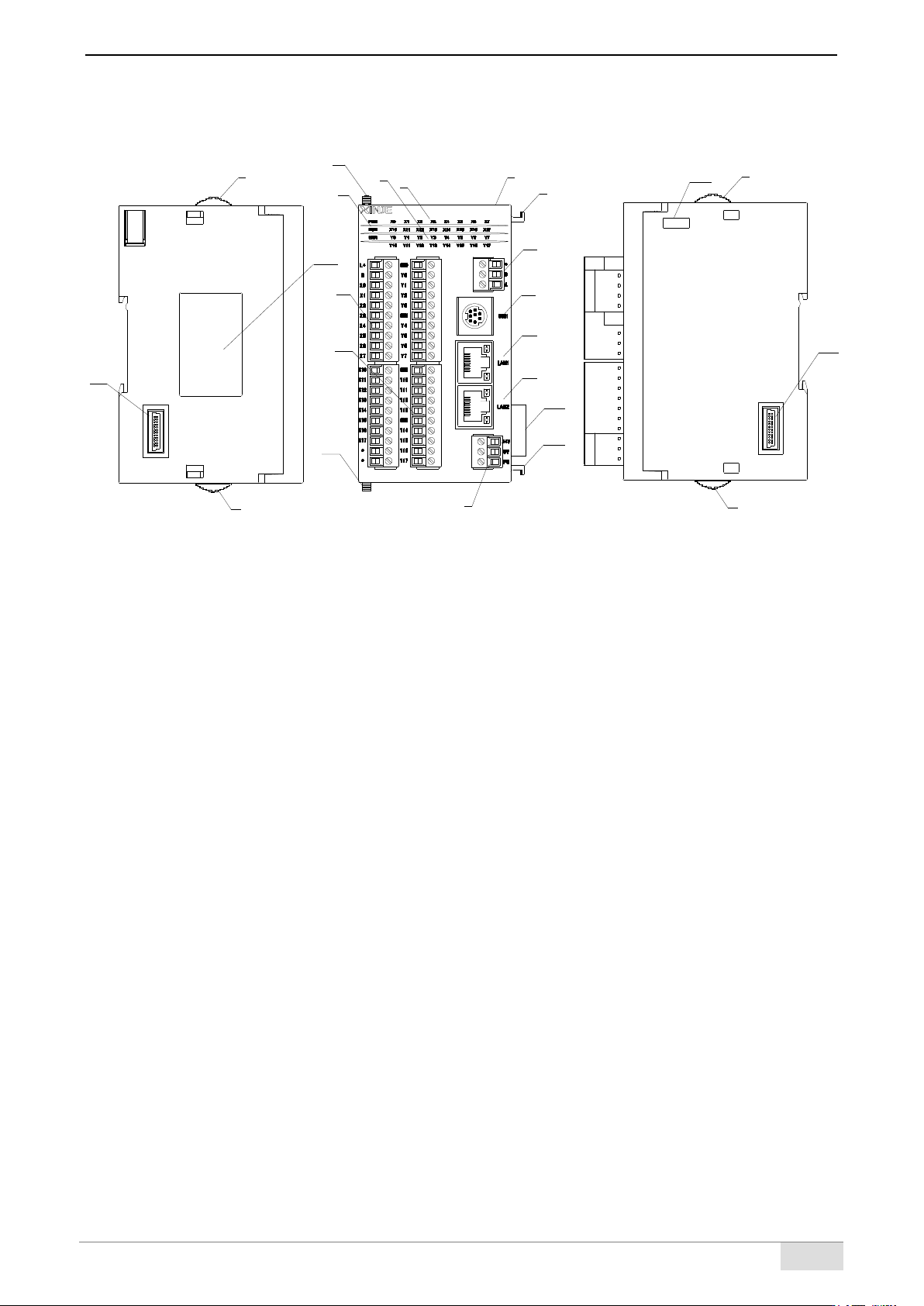

1-3-7. XL5E-32、XLME-32 结构组成
OFF
ON
（15）
（19）
（16）
（18）
（12）
（17）
（1）
（13）
（2）
（3）
（15）
（4）
（6）
（5）
（16）
（11）
（14）
（12）
（9）
（8）
（10）
（7）
（16）
（15）
XLME-32T4
各部分名称如下：
（1）： PLC 本体型号
（2）：输入标签及指示灯
（3）：输出标签及指示灯
（4）：系统指示灯
PWR：电源指示灯
RUN：运行指示灯
ERR：出错指示灯
（5）：输入端子
（6）：输出端子
（7）： RS485 口（COM2）
（8）： RS232 口（COM1）
（9）： RJ45 口 1（LAN1）
（10）： RJ45 口 2（LAN2）
（11）：电源接入端子
（12）：右扩展模块接入口
（13）：固定模块挂钩（上）
（14）：固定模块挂钩（下）
（15）：滑动锁扣（上）
（16）：滑动锁扣（下）
（17）：空
（18）：左扩展 ED 模块接入口（COM3）
（19）：产品标签
