XD/XL 系列可编程控 制器用户手册【硬件篇】 3. 系统构成 51 名称 功能说明 产品型号 该产品的具体型 号 系统指示灯 PWR ：电源指 示灯，给电源模块供电 后，绿色常亮 RUN ：运行指 示灯，电源模块正 常运行时，绿 色常亮 输入接线 L 、 N ：电源模块 外部供电输入端子 FG ：接地端子 输出接线 可对外输出 1 组 24V 、 0V ，主要对 XL 本体进行供电 3 ）外观尺寸（单位： mm ） 105.0 55…
3.系统构成 XD/XL 系列可编程控制器用户手册【硬件篇】
50
配备双口，可同时连接 2 台不同设备
支持自由格式协议，用户自由编写驱动程序
配方 汉字配置，可直接输入中文
画面 丰富的立体 3D 图库，文字特效、数据采集、数据备份等
密码 九级权限设置
高级 开放的高级功能、动画轨迹设计等
2）OP 系列
尺寸 3.7”
显示 STN-LCD
按键 7 个、20 个，屏幕不可触摸
接口 RS232、RS485、RS422
通讯 直接与多种 PLC 通讯
直接与信捷变频器通讯
时钟 可内置
3-2-3. XL 适配电源
XL 系列 PLC 的供电电源可使用外部开关电源，也可使用 XL 专用电源模块 XL-P50-E。
1）基本规格
项目
规格
供电电源
AC85-265V
输出电压
DC24V
输出电流
2A
空气
无腐蚀性、可燃性气体
环境温度
0℃~60℃
环境湿度
5%RH~95%RH（无凝露）
安装
直接安装在导轨上
接地
第三种接地（不可与强电系统公共接地）
2）结构说明
系统指示灯
产品型号
输入接线
输出接线
XD/XL 系列可编程控制器用户手册【硬件篇】 3.系统构成
51
名称
功能说明
产品型号
该产品的具体型号
系统指示灯
PWR：电源指示灯，给电源模块供电后，绿色常亮
RUN：运行指示灯，电源模块正常运行时，绿色常亮
输入接线
L、N：电源模块外部供电输入端子
FG：接地端子
输出接线
可对外输出 1 组 24V、0V，主要对 XL 本体进行供电
3）外观尺寸（单位：mm）
105.0
55.015.0 70.0
3-2-4. 下载器
下载器 JD-P03 用于无 PC 场合下的多个信捷 PLC 之间的程序及数据的拷贝。
1）适用 PLC
XD/XL 系列 PLC（XDH 系列暂不支持）或 ZG/ZP 系列整体式控制器。
2）版本要求
机型
上传（源 PLC→下载器）
下载（下载器→目标 PLC）
PLC 不带以太网口
PLC 固件版本 V3.4.6 及以上
PLC 固件版本 V3.4 及以上
PLC 带以太网口
PLC 固件版本 V3.5.3 及以上
PLC 固件版本 V3.5 及以上
3）基本规格
项目
规格
外形尺寸
94.8mm×52.0mm×26.5mm
使用环境
无腐蚀性气体
环境温度
0℃~60℃
环境湿度
5~95%
3.系统构成 XD/XL 系列可编程控制器用户手册【硬件篇】
52

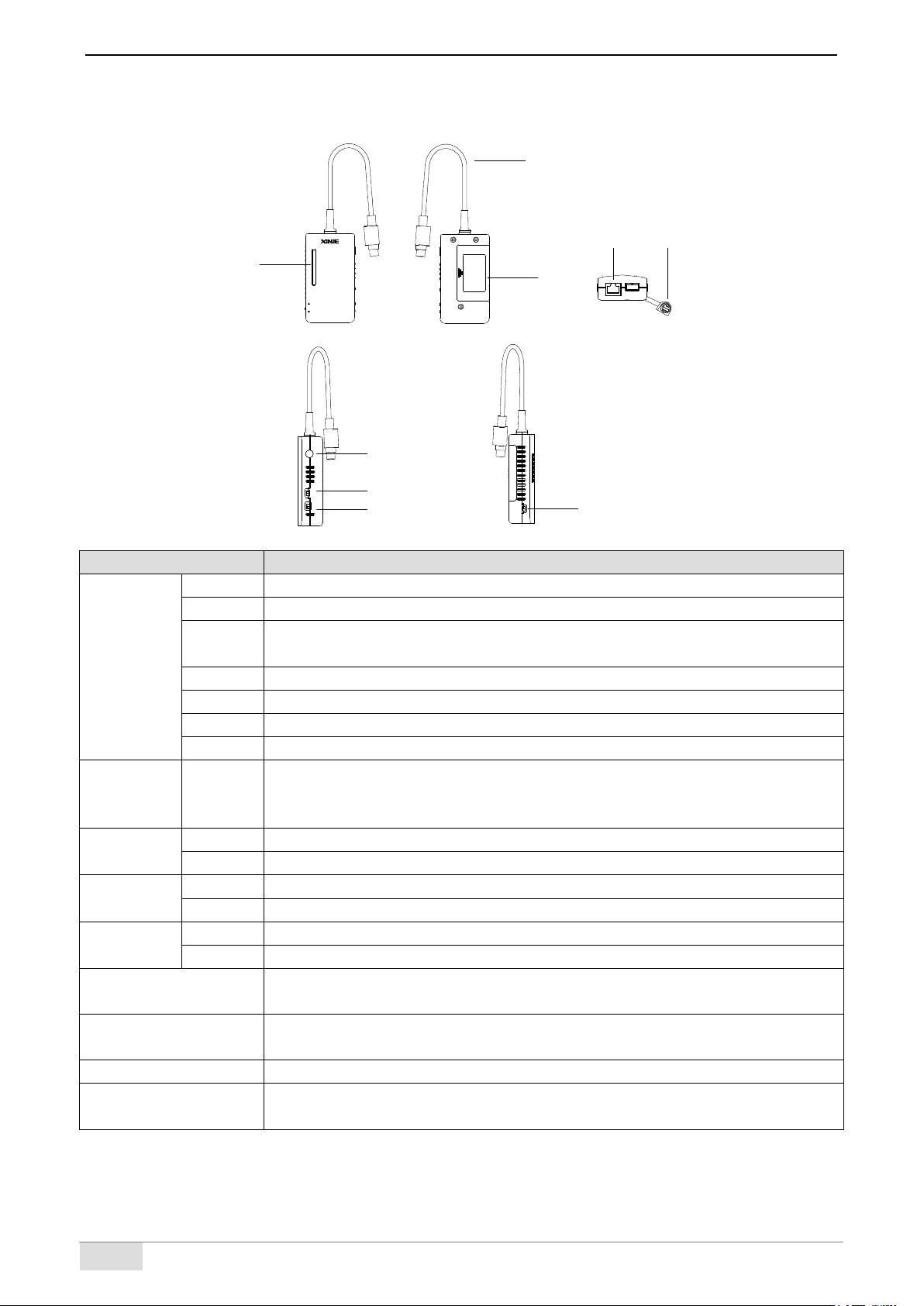

4）结构说明
PWR
COM
OK
DATA
E1
E2
E3
RS232
ETH
JD-P03
DOWN
UP
START
OFF ON
开始按钮
电池
以太网口
RS232口
通讯口选
择开关
程序上传/下载开关
电源选择开关
指示灯
下载线缆及下载口（RS232）
名 称
功 能
指示灯
POWER
下载器通电后，PWR 常亮
COM
RS232 口有数据收发时，COM 灯闪烁；
OK
下载器对 PLC 完成上电停止动作后，OK 灯常亮，等待用户按下 START；之后
下载器开始上传/下载动作，同时 OK 灯灭；上传/下载完成，OK 灯会缓慢闪烁
DATA
上传模式 DATA 灯闪烁；选择下载数据 DATA 灯常亮
E1
错误指示灯 1，见错误指示灯说明
E2
错误指示灯 2，见错误指示灯说明
E3
错误指示灯 3，见错误指示灯说明
开始按钮
START
按下此按钮，执行上传或下载操作；完成下载后，此按钮可用于运行/停止 PLC，
按一下 PLC 运行，再按一下 PLC 停止（状态交替），过程中不可将连接断开，
否则操作无效
程序上传/
下载开关
UP
程序上传模式，PLC 程序上传到下载器
DOWN
程序下载模式，下载器程序下载到 PLC
电源选择
开关
ON
下载器电源通过自生电池供电 （PLC 可以不用连接电源）
OFF
下载器电源通过 RS232 口供电（PLC 必须连接电源）
通讯口选择
开关
RS232
通过 RS232 口进行程序的下载/上传
ETH
通过以太网口进行程序的下载/上传
电池
可放两节 5 号电池，用于对下载器供电；可通过 232 口可对 PLC 供电，使 PLC
在不接电源的情况下也可以使用下载器上下载程序
RS232 口
①用于程序的上传/下载；②通过 232 口对下载器供电（PLC 需通电），或对 PLC
供电（下载器电池供电）
以太网口
适用于带以太网口的 PLC 下载和上传，但无法更新固件版本
下载线缆及下载口
（RS232）
RS232 串口，用于连接下载器和 PLC
