XD/XL 系列可编程控 制器用户手册【硬件篇】 2. 本体规格参数 35 项目 规 格 高速计数器 HSC 40 点 高速计数器 H SC0~H SC39 规格 16 位计数器： 设置值 K0~32,767 32 位计数器： 设置值 -2147483648~ ＋ 2147483647 数据 寄存 器 一般用 D 8000 点 XL1/XL 3 ： D0~D7999 70000 点 XL5/XL 5E/X L ME ： D0~D6999…
2.本体规格参数 XD/XL 系列可编程控制器用户手册【硬件篇】
34
项目
规 格
用户程序容量
※1
XL1/XL3：256KB
XL5：512KB
XL5E/XLME：1MB
XLH：2MB（24 点）
I/O
点数
※2
总点数
16 点
24 点
32 点
64 点
输入点数
8 点
X0~X7
12 点
X0~X13
16 点
X0~X17
32 点
X0~X37
输出点数
8 点
Y0~Y7
12 点
Y0~Y13
16 点
Y0~Y17
32 点
Y0~Y37
内部线圈（X）
※3
896 点
XL1/XL3：X0~X77、X10000~X11177、X20000~X20177、
X30000~X30077
1280 点
XL5/XL5E/XLME/XLH：X0~X77、X10000~X11777、
X20000~X20177、X30000~X30077
内部线圈（Y）
※4
896 点
XL1/XL3：Y0~Y77、Y10000~Y11177、Y20000~Y20177、
Y30000~Y30077
1280 点
XL5/XL5E/XLME/XLH：Y0~Y77、Y10000~Y11777、
Y20000~Y20177、Y30000~Y30077
内部
线圈
一般用
M
8000 点
XL1/XL3：M0~M7999
70000 点
XL5/XL5E/XLME：M0~M69999
200000 点
XLH：M0~M199999
停电保持用
HM
※
5
960 点
XL1/XL3：HM0~HM959
12000 点
XL5/XL5E/XLME：HM0~HM11999
20000 点
XLH：HM0~HM19999
特殊用
SM
※
6
2048 点
XL1/XL3：SM0~SM2047
5000 点
XL5/XL5E/XLME：SM0~SM4999
50000 点
XLH：SM0~SM49999
流程
一般用
S
1024 点
XL1/XL3：S0~S1023
8000 点
XL5/XL5E/XLME：S0~S7999
20000 点
XLH：S0~S19999
停电保持用
HS
※
5
128 点
XL1/XL3：HS0~HS127
1000 点
XL5/XL5E/XLME：HS0~HS999
2000 点
XLH：HS0~HS1999
定时
器
一般用
T
576 点
XL1/XL3：T0~T575
5000 点
XL5/XL5E/XLME：T0~T4999
20000 点
XLH：T0~T19999
停电保持用
HT
※
5
96 点
XL1/XL3：HT0~HT95
2000 点
XL5/XL5E/XLME/XLH：HT0~HT1999
精确定时
ET
※
10
25 点
精确定时 ET0~ET24
规格
100ms 定时器：设置时间 0.1~3276.7 秒
10ms 定时器：设置时间 0.01~327.67 秒
1ms 定时器：设置时间 0.001~32.767 秒
计数
器
一般用
C
576 点
XL1/XL3：C0~C575
5000 点
XL5/XL5E/XLME：C0~C4999
20000 点
XLH：C0~C19999
停电保持用
HC
※
5
96 点
XL1/XL3：HC0~HC95
2000 点
XL5/XL5E/XLME/XLH：HC0~HC1999
XD/XL 系列可编程控制器用户手册【硬件篇】 2.本体规格参数
35
项目
规 格
高速计数器
HSC
40 点
高速计数器 HSC0~HSC39
规格
16 位计数器：设置值 K0~32,767
32 位计数器：设置值-2147483648~＋2147483647
数据
寄存
器
一般用
D
8000 点
XL1/XL3：D0~D7999
70000 点
XL5/XL5E/XLME：D0~D69999
500000 点
XLH-24A16：D0~D499999
停电保持用
HD
※
5
1000 点
XL1/XL3：HD0~HD999
25000 点
XL5/XL5E/XLME：HD0~HD24999
50000 点
XLH-24A16：HD0~HD49999
特殊用
SD
※
6
2048 点
XL1/XL3：SD0~SD2047
5000 点
XL5/XL5E/XLME：SD0~SD4999
50000 点
XLH：SD0~SD49999
特殊停电保
持用 HSD
500 点
XL1/XL3：HSD0~HSD499
1024 点
XL5/XL5E/XLME：HSD0~HSD1023
50000 点
XLH：HSD0~HSD49999
Flash
ROM 寄
存器
停电保持用
FD
※
5
5120 点
XL1/XL3：FD0~FD5119
8192 点
XL5/XL5E/XLME：FD0~FD8191
65536 点
XLH：FD0~FD65535
特殊用
SFD
※
6
2000 点
XL1/XL3：SFD0~SFD1999
6000 点
XL5/XL5E/XLME：SFD0~SFD5999
65488 点
XLH：SFD0~SFD65487
保密寄存器
FS
48 点
FS0~FS47
WAIT 指令专用线圈
32 点
SEM0~SEM31
高速处理功能
高速计数、脉冲输出、外部中断
口令保护
6 位长度 ASCII
自诊断功能
上电自检、监控定时器、语法检查
【注】：
※1：用户程序容量，指保密下载时的最大程序容量。
※2：I/O 点数，指用户可从外部接入、输出信号的端子数。
※3：X，指内部输入继电器，超出 I 点数的 X 可用作中间继电器。
※4：Y，指内部输出继电器，超出 O 点数的 Y 可用作中间继电器。
※5：【】标志，为默认的断电保持区域，不可更改。
※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅附录 1。
※7：V3.4.6 及以上固件版本的 XD5 系列数据寄存器范围为 D0~D69999，V3.4.5 及以下固件版本的 XD5
系列数据寄存器范围为 D0~D59999。
※8：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。
※9：没有与外设实连的 I/O 可作为快速内部继电器使用。
※10：XDH 和 XLH 暂不支持精确定时。
2.本体规格参数 XD/XL 系列可编程控制器用户手册【硬件篇】
36

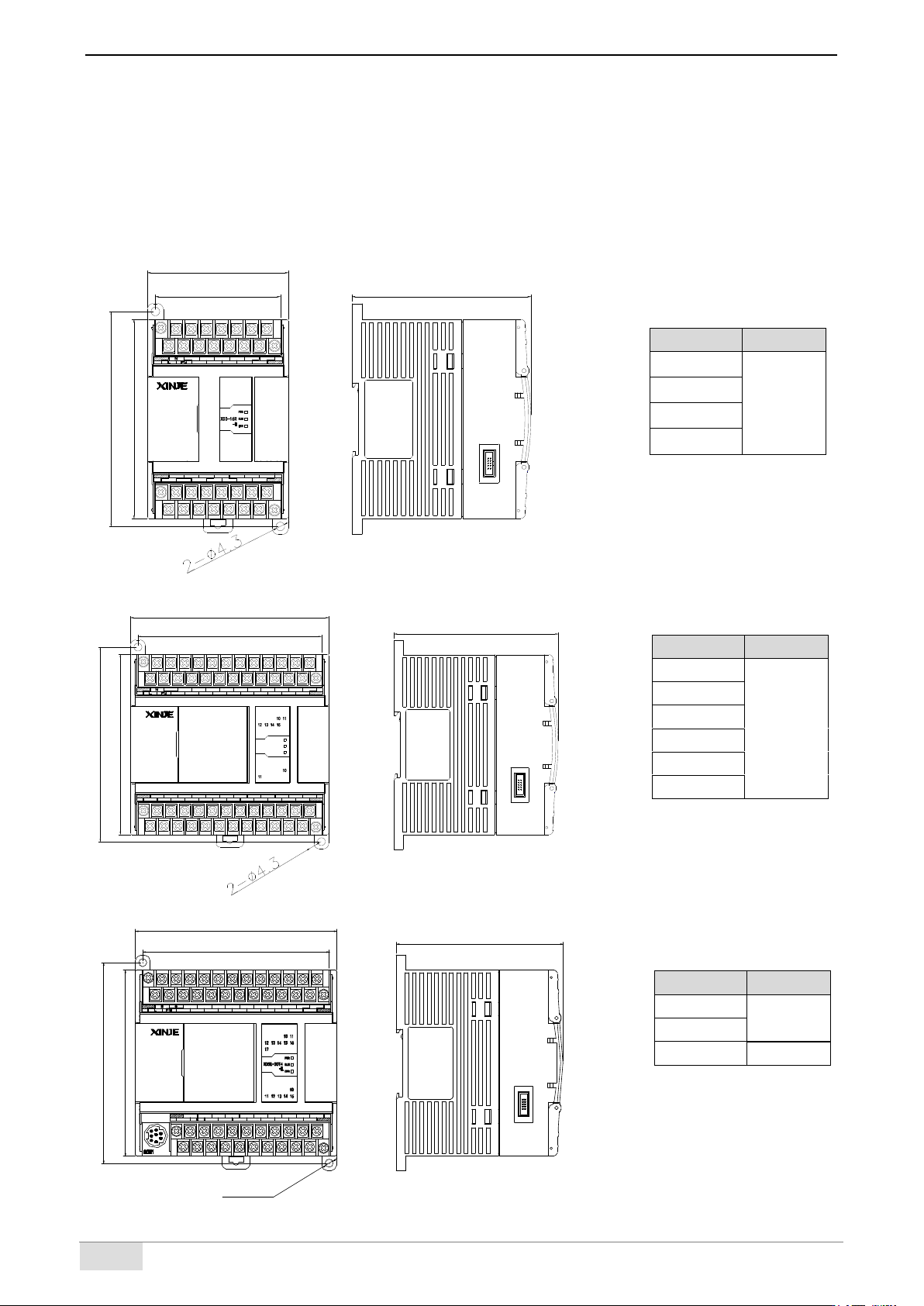

2-2. 外形尺寸
2-2-1. XD 系列外形尺寸图
【注】：V3.4 及以下固件版本 PLC 的高度尺寸为 79.9mm。
（单位：mm）
70.8
100.0
TYPE:XD3-16R-E
DATE:20120701
SN:201206022636
Xinje Electronic Co.,Ltd
89.9
24V
0V
●
Y0
Y1
COM1
Y2
Y3
COM2
Y4
Y5
Y6
Y7COM0
COM
X0
X1
X2
X3
X4
X5
X6
X7
A
B
3210
7654
3210
4
Y
X
765
108.0
62.8
24V
0V
●
A
B
COM0
Y0
COM1
Y1
COM2
Y2
Y3
Y4
Y5
COM3
Y6
Y7
Y10
Y11
●
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
X10
X11
X12
X13
X14
X15
PWR
RUN
ERR
XD2-24R
3210 4
765
3210
7654
-E
Y
X
108.6
100.0
100.6
108.0
PROGRAMMABLE CONTROLLER
● ●
● ● ●
● ●
● ●
TYPE:XD2-24R-E
DATE:20120701
SN:201207011525
Xinje Electronic Co.,Ltd
89.9
3210 4
765
3210
7654
Y
X
108.6
100.0
100.6
108.0
2-Ø4.3
PROGRAMMABLE CONTROLLER
0V
A
B
COM0
Y0
Y1
Y2
Y3
COM1
Y4
Y5
Y6
Y7
COM2
Y10
Y11
Y12
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
X10
X11
X12
X13
X14
X15
X16
X17
24V
Y13 Y15
Y14
89.9
3210 4
765
3210
7654
Y
X
PROGRAMMABLE CONTROLLER
0V
A
B
COM0
Y0
Y1
Y2
Y3
COM1
Y4
Y5
Y6
Y7
COM2
Y10
Y11
Y12
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
X10
X11
X12
X13
X14
X15
X16
X17
24V
Y13 Y15
Y14
XD5E-30T4
3210 4
765
3210
7654
-E
Y
X
PROGRAMMABLE CONTROLLER
0V
A
B
COM0
Y0
Y1
Y2
Y3
COM1
Y4
Y5
Y6
Y7
COM2
Y10
Y11
Y12
COM
COM
X0
X1
X2
X3
X4
X5
X6
X7
X10
X11
X12
X13
X14
X15
X16
X17
24V
Y13 Y15
Y14
TYPE:XD5E-30T4-E
DATE:20120701
SN:201207011525
Xinje Electronic Co.,Ltd
（1）
（2）
（3）
（4）
（7）
（8）
（9）
（10）
（11）
（12）
（13）
（14）
（15）
（5）
（6）
适用机型
系列名称
点数
XD1 系列
24/32 点
XD2 系列
XD3 系列
XD5 系列
XDM 系列
XDC 系列
适用机型
系列名称
点数
XD1 系列
10/16 点
XD2 系列
XD3 系列
XD5 系列
适用机型
系列名称
点数
XD5E 系列
24/30 点
XDME 系列
XDH 系列
30 点
