XD/XL 系列可编程控制器用户手册【硬件篇】 1.产品概述
29

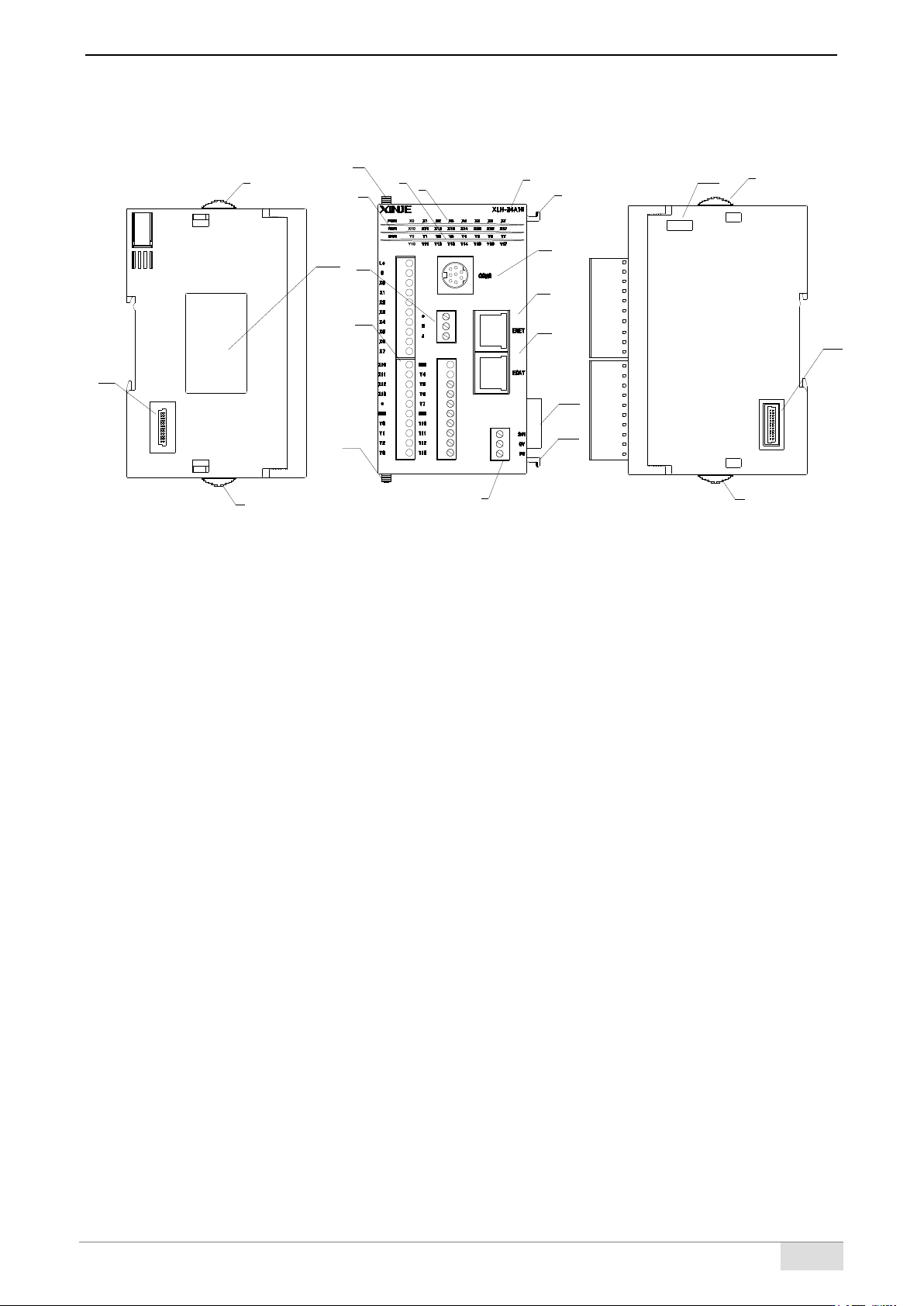

1-3-9. XLH-24 结构组成
OFF
ON
（11）
（16）
（15）
（14）
（14）
（18）
（15）
（17）
（1）
（12）
（2）
（3）
（4）
（6）
（5）
（15）
（10）
（13）
（11）
（9）
（8）
（7）
（14）
各部分名称如下：
（1）： PLC 本体型号
（2）：输入标签及指示灯
（3）：输出标签及指示灯
（4）：系统指示灯
PWR：电源指示灯
RUN：运行指示灯
ERR：出错指示灯
（5）： RS485 通讯口（COM2）
（6）：输入输出端子
（7）： RS232 通讯口（COM1）
（8）： RJ45 口 1（ENET）
（9）： RJ45 口 2（ECAT）
（10）：电源接入端子
（11）：右扩展模块接入口
（12）：固定模块挂钩（上）
（13）：固定模块挂钩（下）
（14）：滑动锁扣（上）
（15）：滑动锁扣（下）
（16）： 空
（17）： 左扩展模块接入口（COM3）
（18）：产品标签
2.本体规格参数 XD/XL 系列可编程控制器用户手册【硬件篇】
30
2. 本体规格参数
本章将以 XD、XL 系列 PLC 的基本单元为说明对象，介绍基本单元的一般规格、性能规格、外形
尺寸、端子排列，以及通讯接口说明。
扩展单元的介绍，请查阅《XD 系列 PLC 扩展模块用户手册》、《XL 系列 PLC 扩展模块用户手册》。
2. 本体规格参数 ..........................................................................30
2-1. 规格参数 ......................................................................... 31
2-1-1. 一般规格 ..................................................................... 31
2-1-2. 性能规格 ..................................................................... 32
2-2. 外形尺寸 ......................................................................... 36
2-2-1. XD 系列外形尺寸图 ............................................................ 36
2-2-2. XL 系列外形尺寸图 ............................................................ 38
2-3. 端子排列 ......................................................................... 40
2-3-1. XD 系列端子排列 .............................................................. 40
2-3-2. XL 系列端子排列 .............................................................. 43
2-4. 通讯接口 ......................................................................... 44
XD/XL 系列可编程控制器用户手册【硬件篇】 2.本体规格参数
31
2-1. 规格参数
2-1-1. 一般规格
本规格参数表同时适用于 XD、XL 系列 PLC。
项目
规格
绝缘电压
DC 500V 2MΩ以上
抗噪声
噪声电压 1000Vp-p 1us 脉冲 1 分钟
空气
无腐蚀性、可燃性气体
环境温度
0℃~60℃
0℃~50℃（XDH 系列）
0℃~55℃（XL 系列）
环境湿度
5%~95%（无凝露）
海拔高度
2000 米以内
USB 口
※1
USB 快速下载口，连接 PC 下载/上传/监控
COM0 口
※2
RS232，连接 PC 下载/上传/监控
COM1 口
RS232，连接上位机、人机界面编程或调试
COM2 口
※3※4
RS485，连接智能仪表、变频器等
COM3 口
※5
用于连接左扩展 ED 模块
以太网口
※6
RJ45，连接上位机、监控，与局域网内的其他设备通讯
安装
可用 M3 的螺丝固定或直接安装在的导轨上
※
7
接地（FG）
第三种接地（不可与强电系统公共接地）
※
8
【注】：
※1：XD1、XD2、XDC、XD5E、XDME、XDH、XL1（XL1-16T-U 除外）系列机型无 USB 口。
※2：COM0 口仅 XD1、XD2、XL1 系列 PLC 具备，其他型号无此端口。
※3：XD1-10/16 无 COM2 即 RS485 口。
※4：对 XDC 系列 PLC 而言，COM2 口分为 RS232、RS485 两个通讯接口，两个通讯口不能同时使用。
※5：XD1、XL1 系列 PLC 不支持扩展 ED 模块。
※6：以太网口仅 XD5E、XDME、XDH、XL5E、XLME、XLH 系列 PLC 具备。
※7：导轨的规格为 DIN46277，宽 35mm，XL 系列 PLC 仅支持导轨安装方式。
※8：接地宜采用单独接地或共用接地，不可采用公共接地。
XD/XL
PLC
其他设备
XD/XL
PLC
XD/XL
PLC
其他设备
其他设备
单独接地
共用接地
公共接地
