3.8.7 QFN

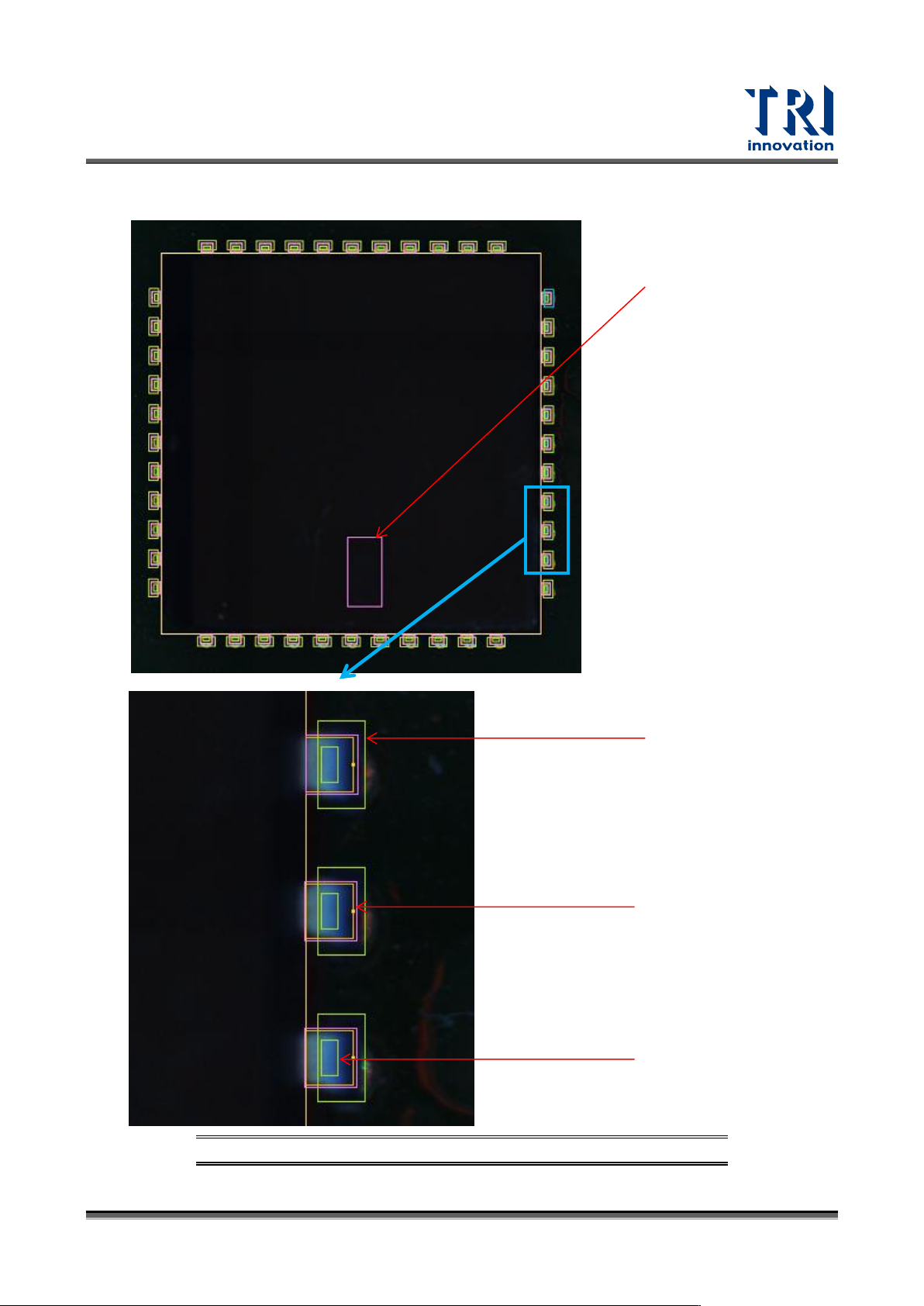

圖 129：QFN 元件所需檢測框說明
演算法：
OCV 或 OCR 框
用途：檢測錯件
演算法：Bridge 框
用途：檢測短路
演算法：CorMatch 框
用途：檢測腳翹
演算法：Void 框
用途：檢測錫多或錫少
Test Research, Inc.
90 TR7700 SIII Series User Guide – Software
3.8.8 球閘陣列封裝(BGA)
圖 130：BGA 元件所需檢測框說明
演算法：Chip 框
用途：檢測缺件/偏移
旋轉
演算法：
OCV 或 OCR 框
用途：檢測錯件
/
極性
演算法：Void 框
用途：檢測元件極性
Test Research, Inc.
TR7700 SIII Series User Guide – Software 91
3.8.9 鋁質電容(CAE)
圖 131：鋁質電容元件所需檢測框說明
演算法：Void 框
用途：檢測空焊
演算法：Patmatch 框
用途：定位 Void 框
演算法：Patmatch 框
用途：檢測錯件
演算法：Void 框
用途：檢測極反
