Test Research, Inc.
TR7700 SIII Series User Guide – Software 71
注意事項：
檢測框選取技巧：
1. 文字面可能是印刷或雷刻，選擇最佳光源可提升辨識效果。
2. 框的尺寸是文字切割的參考依據之一，約略等於整體字串大小。
3. 調整權重突顯文字面，同時也要避免背景雜訊增加。
4. 搜尋範圍可以容忍涵蓋到其他字串影像(預設三行以內)，並依據文法定義
(Grammar)找出最佳解。
檢測框顯示：
1. 低於 Pass Level 顯示紅色。
2. 若該字元無法辨識結果，則顯示”? 。
3. 若結果字數少於設定值，則邊緣會顯示”?”。

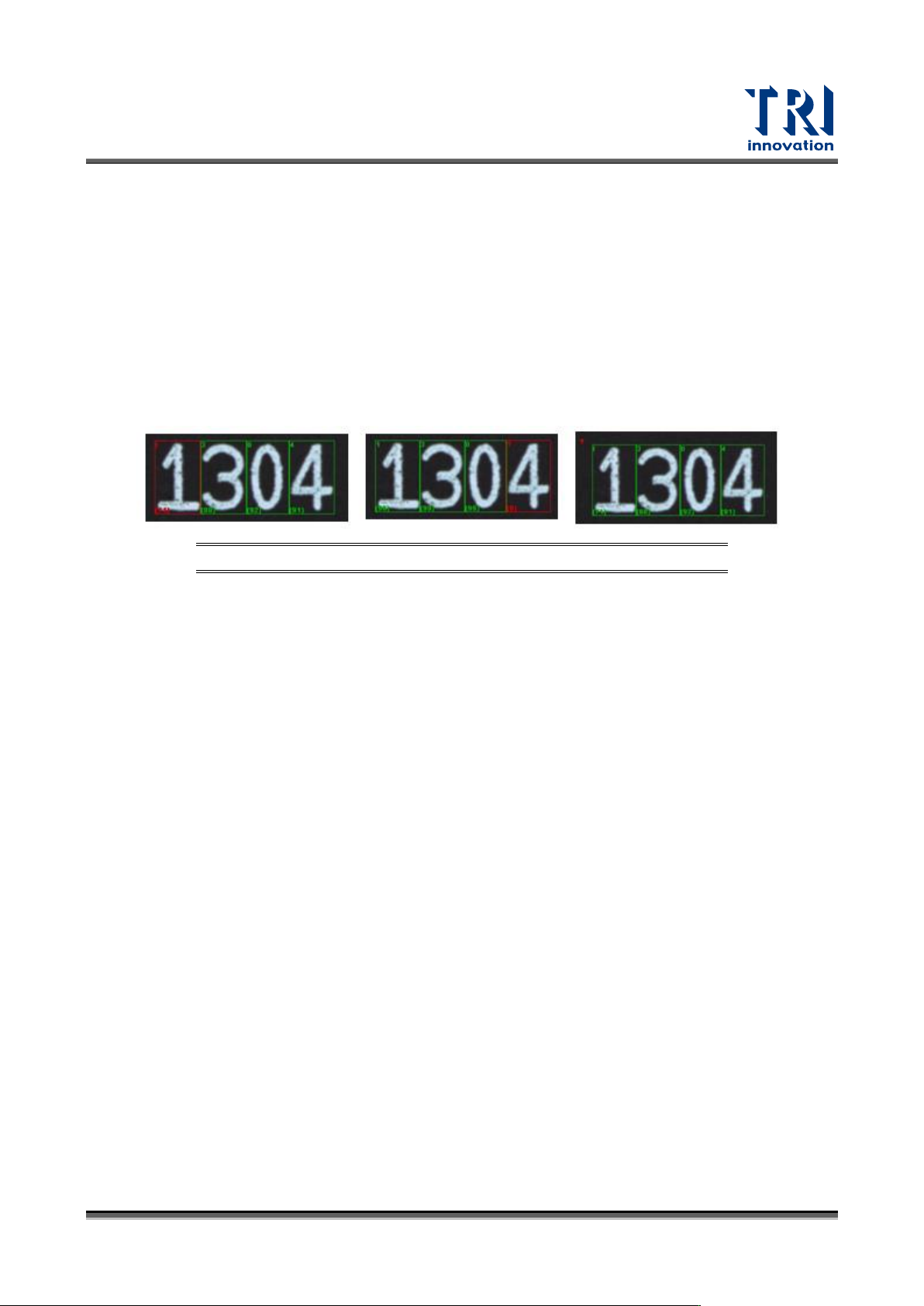

圖 107：Font Manager -- 字元切割介面
字庫儲存路徑：分為一般用與 barcode 用，根據框屬性自動載入。
C:\AOI\OCRStandardFont\ocr_standard_font_w.ocr；
C:\AOI\OCRStandardFont\ocr_barcode_standard_font_b.ocr。
3.7.9 OCV 框
用途：用來辨識元件上的文字並進行比對。
檢測原理：利用影像中字體的輪廓特徵比對來計算相似度。
參數畫面與說明：
Test Research, Inc.
72 TR7700 SIII Series User Guide – Software

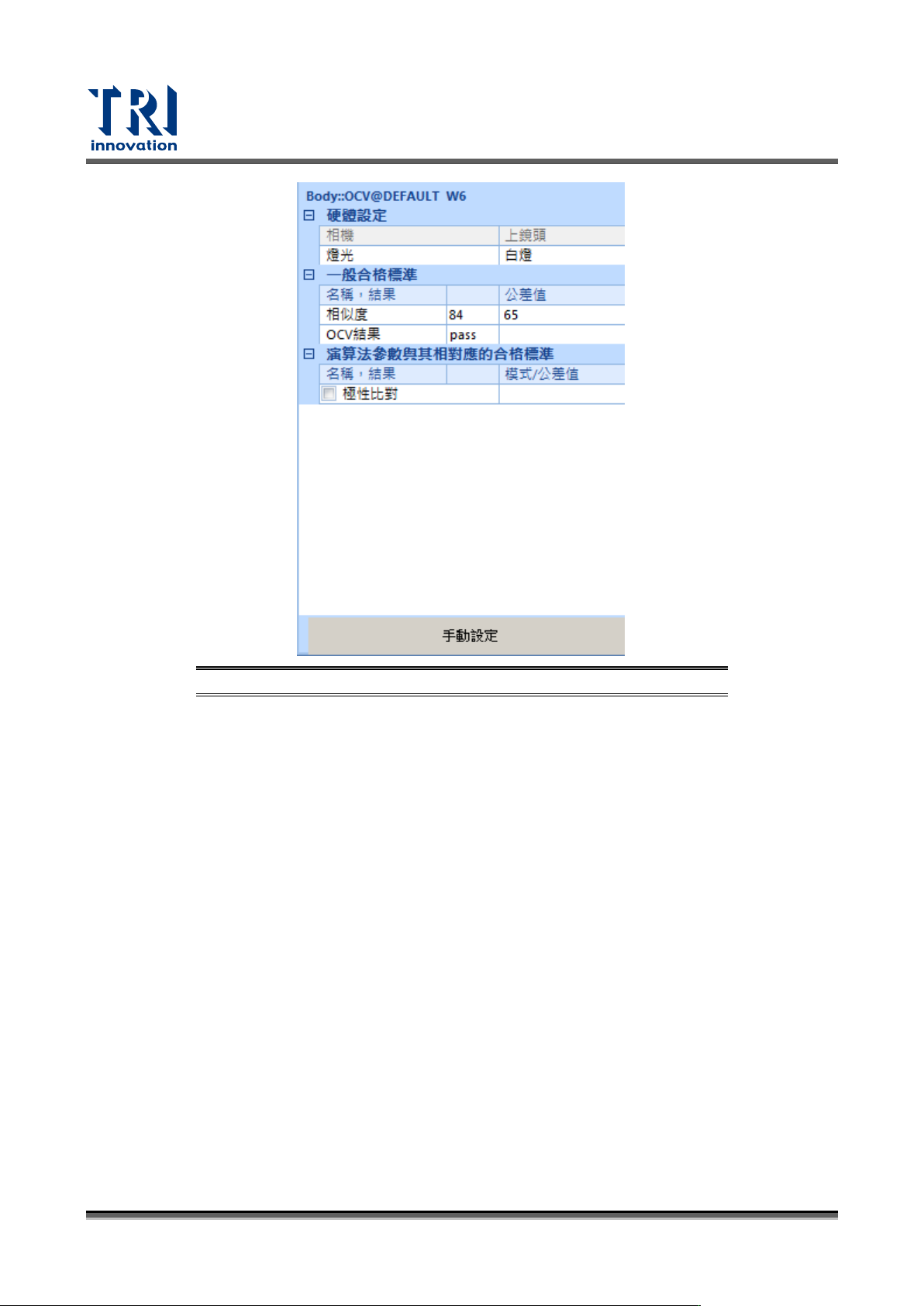

圖 108：OCV 框參數設定畫面
硬體設定：
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為錫形燈源。
比對條件：
相似度：設定待測影像與標準影像的相似度標準值。當待測物與標準值的相似度低於
設定值，即視為不良。
演算法與對應的條件屬性：
極性比對：勾選表示開啟極性檢測功能。
手動設定：手動設定代料影像中字型的切割方式。
Test Research, Inc.
TR7700 SIII Series User Guide – Software 73

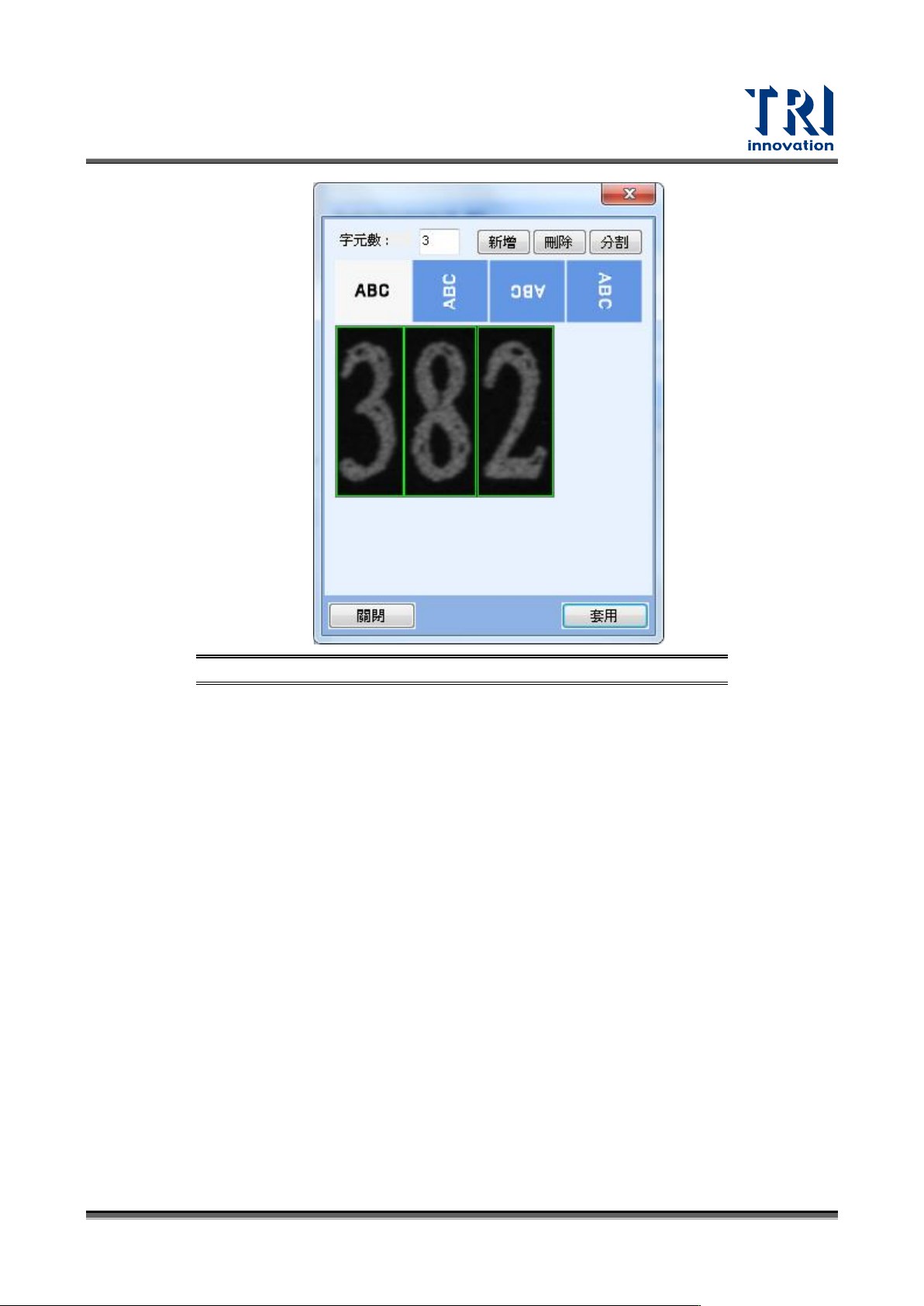

圖 109：OCV 手動設定視窗
字元數：設定 OCV 的字元數數量。系統會自動切割，如切割錯誤可自行修改字元
數，並會做平均分配，數量限制 1~20。
新增：當自動切割字元數少於真正字元數時，可使用此功能手動增加一個檢測框，
可針對某字元連接造成切割錯誤時使用。
刪除：點選字元框可做刪除動作。
分割：點選字元框可做分割為兩個的動作
可點選字元框做尺寸的調整，完成後按“套用”，在按“關閉”結束編輯。
3.7.10 Pad 框
用途：用來計算 Chip 元件真正的偏移。
檢測原理：利用影像中的灰階/色彩來搜尋焊盤位置，並利用搜尋出來的焊盤位置定位其他影
像比對框如：PatMatch、CorMatch 或 Chip 框。
參數畫面與說明：
