5.6 檢測板圖區
檢測板圖區可以分為大圖模式和原圖模式(如下圖)，切換兩個模式的方式是在圖區點選滑鼠左
鍵兩下。在新建專案尚未設定完三個參考座標點的情況下，點擊元件 CAD 方格會進入到該元
件的原圖模式並且上方工具列頁籤會顯示如 5.3.7。若是在三個參考座標點已經做好的情況下
點選元件 CAD 方格，同樣會進到該元件的原圖模式，但是上方工具列頁籤會顯示如 5.3.10。
另外，若是在大圖模式下點選任何一個沒有元件 CAD 方格的位置，會進入到該位置的原圖模
式，此時上方工具列頁籤會顯示如 5.3.8。

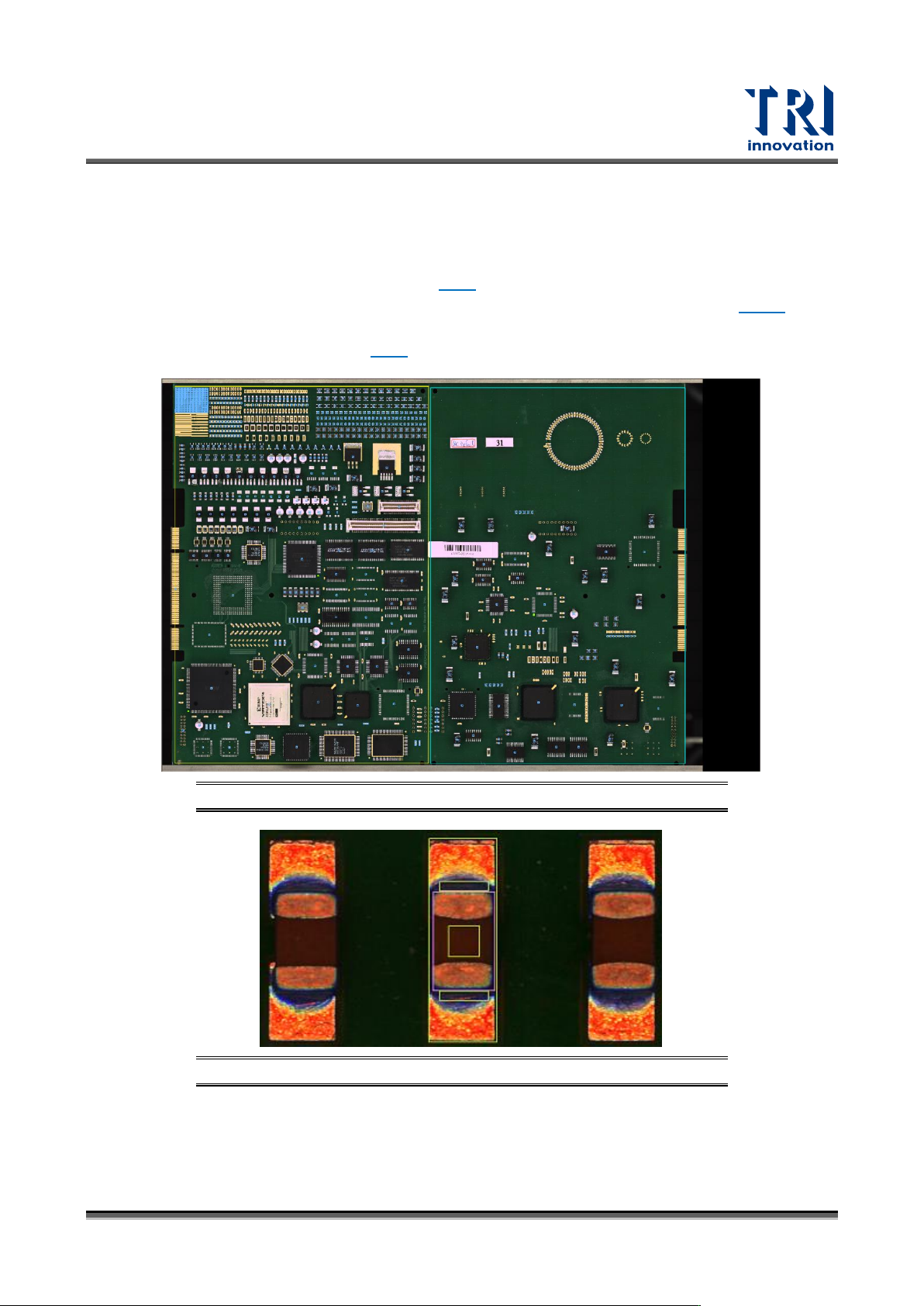

圖 241：大圖模式
圖 242：原圖模式
無論在大圖或者原圖模式下，使用者皆可以使用滑鼠中間的滾輪來放大和縮小畫面的顯示。若
要在放大的畫面中移動顯示的位置，需長壓鍵盤上 Space 鍵加上滑鼠左鍵來做移動或在畫面
右下角有大圖的縮小示意圖。
Test Research, Inc.
154 TR7700 SIII Series User Guide – Software
在大圖模式下，測試板的元件位置將會以 CAD 方格表示(此 CAD 方格配置是根據所載入的
AOI 檔所產生的元件相對位置)。當 CAD 方格顯示為紫色時，代表目前專案尚未做完三個參考
座標點，如下圖所示。
圖 243：專案尚未做參考座標點時的 CAD 方格顏色
當作完三個參考座標點後，元件 CAD 方格會顯示為淡藍色，如下圖所示。
圖 244：專案做完參考座標點時的 CAD 方格顏色
最後，當元件已經做完檢測框，該元件的 CAD 方格會顯示為米黃色，如下圖所示。
Test Research, Inc.
TR7700 SIII Series User Guide – Software 155
圖 245：元件做完檢測框後其 CAD 方格顏色
