Test Research, Inc. 26 TR7700 SIII Series User G uide – Software 2.7 設定板子尺 寸 1) 在 [ 對位 ] 頁籤 ( ) 下，選擇第一子板 後，按下 ，直接拖曳板寬邊界 到適 當的大小，如下圖所示 。 圖 33 ：設定板子尺 寸 – 步驟 1 2) 同樣的，選擇第二子板 後，按下 ，直接拖曳板寬邊界到適當的大 小，完 成電路板尺寸大小設定 。
Test Research, Inc.
TR7700 SIII Series User Guide – Software 25

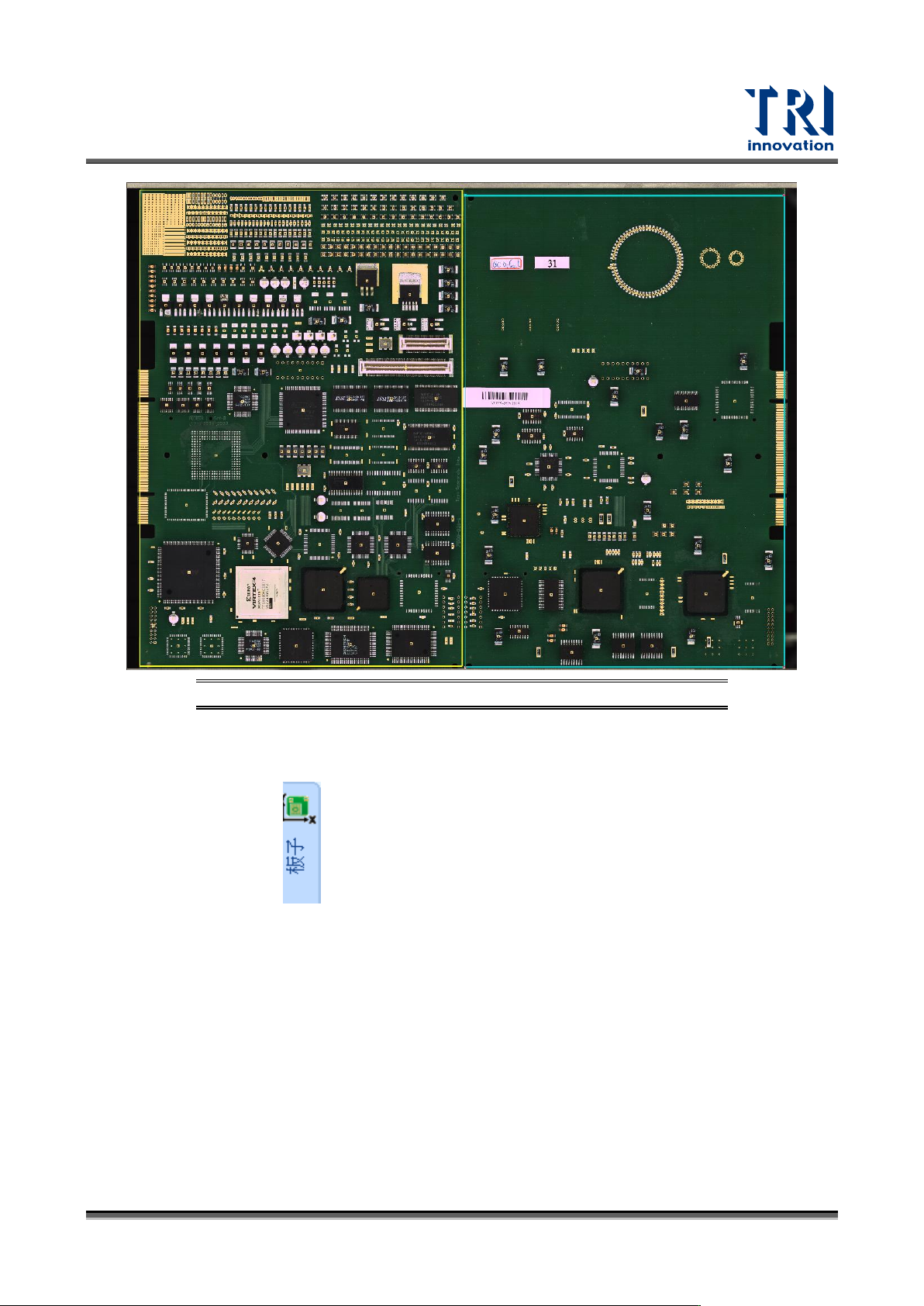

圖 32：產生多連板資訊 – 步驟 7
Test Research, Inc.
26 TR7700 SIII Series User Guide – Software
2.7 設定板子尺寸
1) 在[對位]頁籤( )下，選擇第一子板後，按下 ，直接拖曳板寬邊界到適
當的大小，如下圖所示。
圖 33：設定板子尺寸 – 步驟 1
2) 同樣的，選擇第二子板後，按下 ，直接拖曳板寬邊界到適當的大小，完
成電路板尺寸大小設定。
Test Research, Inc.
TR7700 SIII Series User Guide – Software 27
圖 34：設定板子尺寸 – 步驟 2
2.8 設定對位標記
1) 選擇[板子]頁籤( )。
2) 在大圖上點選滑鼠左鍵兩下一個有定位座標的位置，會進入到原圖模式，如下圖所示。
