Test Research, Inc. TR7700 SIII Series Us er Guide – Software 19 4) 調整 CAD 方格大小至切齊元件 焊盤 邊緣。 圖 22 ：增加參考座 標 – 步驟 3 5) 點選 來加入第一個參考座 標點 ( 或者直接左鍵點 選 CAD 方格兩下 ) 。 接著，系統 會自動切換回 大圖 模式，並且將設 為參考座標的元件以橘色 顯示。
Test Research, Inc.
18 TR7700 SIII Series User Guide – Software
2.5 設定參考座標點
1) 選擇[對位]頁籤( )。
2) 在全圖中左鍵選擇一個元件的 CAD 方格後，拖曳到相對應的元件位置上。(所選擇的元
件 CAD 方格將顯示為青藍色)
圖 20：增加參考座標 – 步驟 1
3) 點選滑鼠左鍵兩下 CAD 方格，系統將從大圖模式切換到所選擇的元件原圖模式。
圖 21：增加參考座標 – 步驟 2
Test Research, Inc.
TR7700 SIII Series User Guide – Software 19

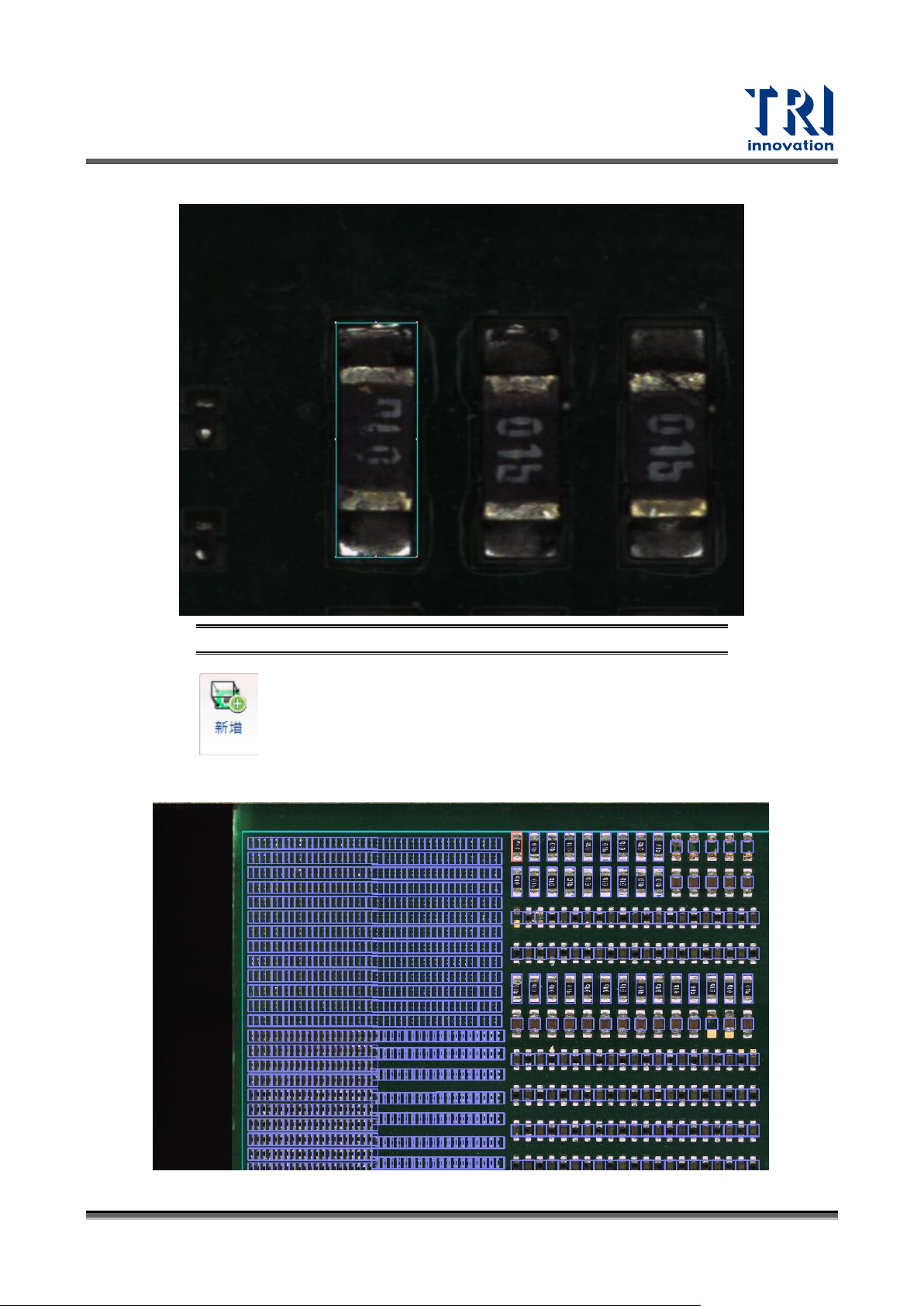

4) 調整 CAD 方格大小至切齊元件焊盤邊緣。
圖 22：增加參考座標 –步驟 3
5) 點選 來加入第一個參考座標點(或者直接左鍵點選 CAD 方格兩下)。 接著，系統
會自動切換回大圖模式，並且將設為參考座標的元件以橘色顯示。
Test Research, Inc.
20 TR7700 SIII Series User Guide – Software
圖 23：增加參考座標 – 步驟 4
6) 在大圖中另外選擇兩顆元件，並重複步驟 1 到 5 去增加另外兩顆參考座標。
7) 當完成 3 顆參考座標的設定後，所有的 CAD 參考座標將顯示為青藍色，代表增加參考
座標的步驟已經完成，如下圖所示。
圖 24：增加參考座標 – 步驟 5
