Test Research, Inc. 132 TR7700 SIII Series User G uide – Soft ware 圖 197 ：拖曳元件位置設定完新增元件的位置後，會跳出以下視窗。依序設定此元件的名稱、類別、角度和群組後，按下 [ 確定 ] 來增加此元件 CAD 座標。圖 198 ：元件編輯視窗

Test Research, Inc.

TR7700 SIII Series User Guide – Software 131

圖 196：修剪設定視窗

− 套用在載具條碼：設定載具條碼移除左/右字元數；

− 套用在連板條碼：設定連板條碼移除左/右字元數；

− 展示區：可輸入條碼測試。

− 測試(載具)：測試載具設定。

− 測試(連板)：測試連板設定。

 測試運行

 此檢測框(熱鍵 D)：顯示已選擇檢測框的測試結果。

 此元件(熱鍵 F)：顯示已選擇元件上所有檢測框的測試結果。

 此類別(熱鍵 G)：顯示與已選擇元件同類別上所有檢測框的測試結果。此用此功

能會進入微調畫面，詳細操作請參閱 4.2。

 檢視模式

 項目選擇

− 搜尋範圍：顯示搜尋範圍。

 處理後影像：顯示經過影像處理後的影像。

5.3.8.4 元件

在指定的位置新增元件檢測框。如下圖所示，使用者可以使用滑鼠框出無 CAD 座標的元件位

置(包含其焊盤)。

Test Research, Inc.

132 TR7700 SIII Series User Guide – Software

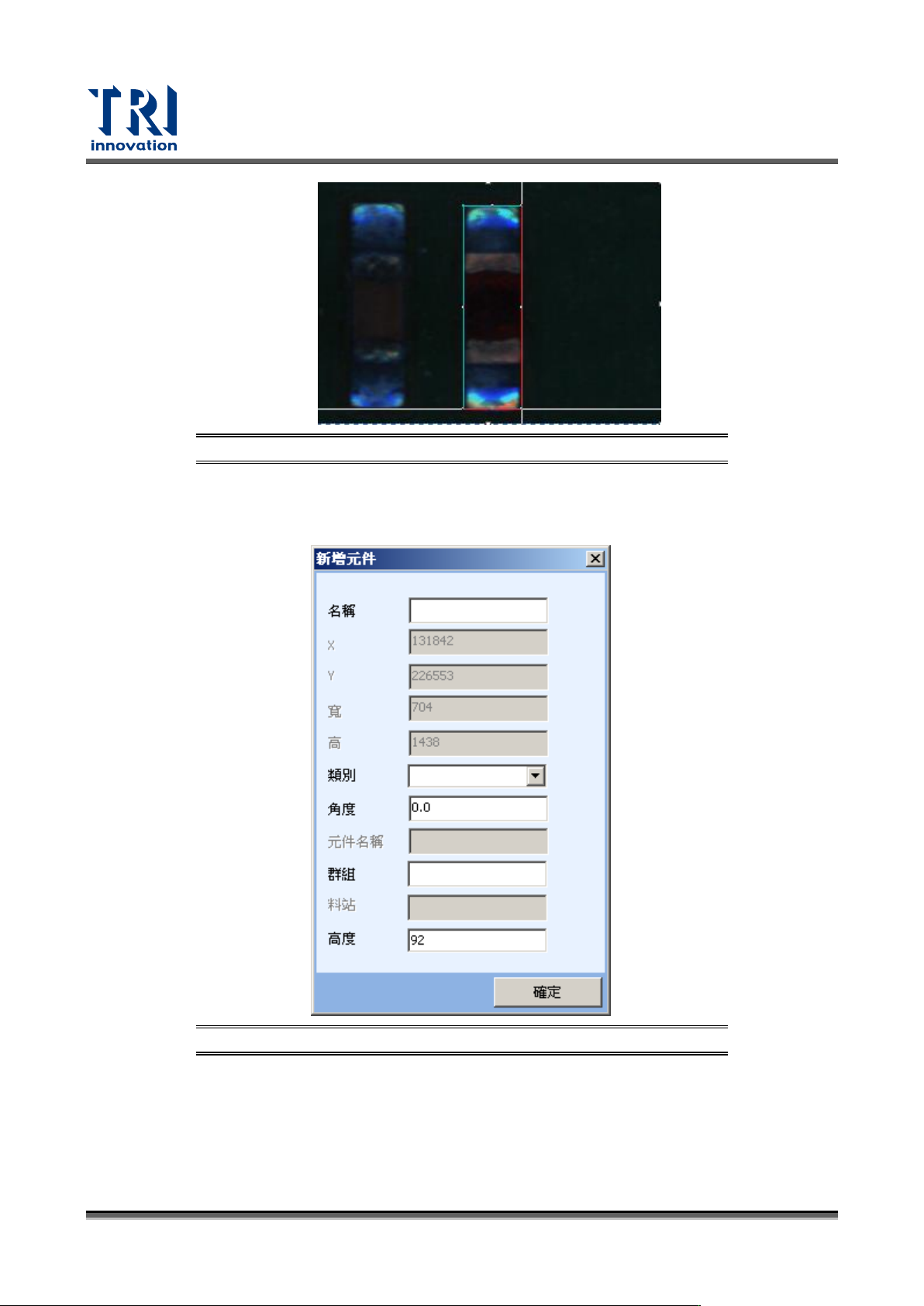

圖 197：拖曳元件位置

設定完新增元件的位置後，會跳出以下視窗。依序設定此元件的名稱、類別、角度和群組後，

按下[確定]來增加此元件 CAD 座標。

圖 198：元件編輯視窗

Test Research, Inc.

TR7700 SIII Series User Guide – Software 133

5.3.9 編輯(大圖模式)

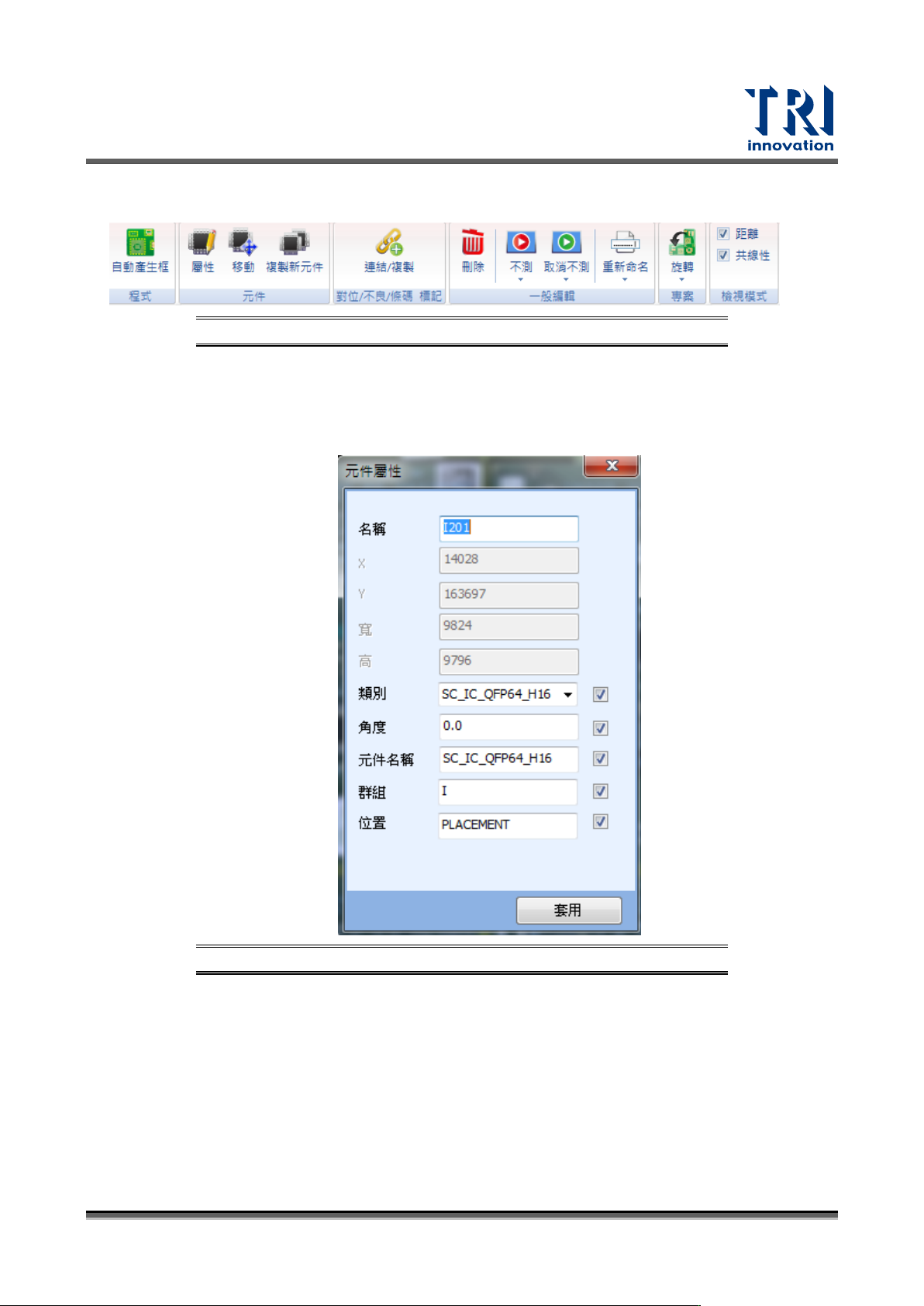

圖 199：[編輯-大圖模式]相關頁籤

 程式

 自動產生框：系統會依照元件與焊盤的 CAD 座標自動新增元件所需的檢測框。

 元件

 屬性：設定元件的名稱、更改其類型、角度、群組…等相關內容。

圖 200：屬性設定視窗

 移動：將移動過後的位置當作元件的中心。

 複製新元件：新增同類型元件的本體框。

1) 點選欲複製類型的本體框。
