Test Research, Inc.

TR7700 SIII Series User Guide – Software 175

 Case 1：多連板(MxN)，貼一個條碼；

建立檢測框時, 框的排板方式要選擇 Board(Single)，各小板都會帶出相同條碼。

圖 275：條碼應用—多連板 Case 1

 Case 1-1：多連板(MxN)，貼多個條碼；

建立檢測框時, 框的排板方式要選擇 Board(All)，各小板帶出各小板條碼。

圖 276：條碼應用—多連板 Case 1-1

 Case 1-2：多連板(MxN)，貼 U 個條碼；

建立檢測框時, 框的排板方式要逐一各個建立檢測框，每個檢測框都選擇 Board

(Single)，以下面此情形，輸出條碼會出現 A、A、B、B、C、D 六個條碼。

Test Research, Inc.

176 TR7700 SIII Series User Guide – Software

圖 277：條碼應用—多連板 Case 1-2

 Case 2：條碼排版的方式: 多連板(MxN), 貼 1 個條碼, 使用以一帶多功能帶出其他連板

的條碼，建立檢測框時, 框的排板方式是建立一個條碼檢測框，排版方式為 Board

(Single) ，Map 大圖上只會看到一個檢測框, 但是在檢測完成後, 會把運算出來的虛擬條

碼分派到各個連板。

圖 278：條碼應用—多連板 Case 2

 Case 3：條碼排版的方式: 多連板(MxN), 每列都貼一個條碼, 又要使用以一帶多功能帶

出其他行連板的條碼，建立檢測框時, 框的排板方式是建立 N 個條碼檢測框，每個檢測

框排版方式都為 Board (Single) ，然後再使用 Add Link 的方式, 將其他行連板一個個加到

條碼檢測框，Map 大圖上會看到 N 個檢測框, 但是在檢測完成後, 會把運算出來的虛擬

條碼分派到各個連板。

Test Research, Inc.

TR7700 SIII Series User Guide – Software 177

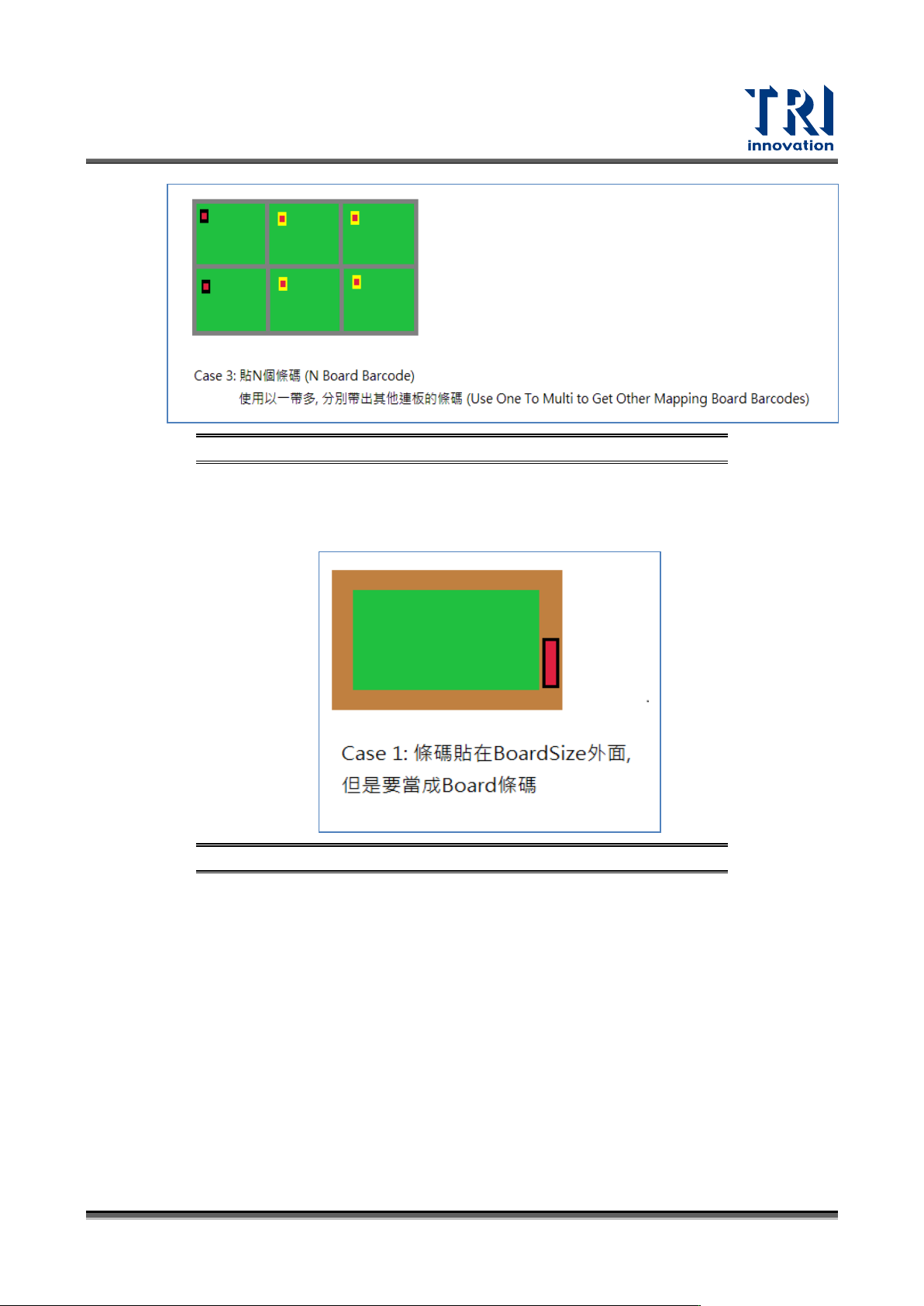

圖 279：條碼應用—多連板 Case 3

 條碼在小板外：

 Case 1：單板，貼一個條碼(在 BoardSize 外面)，建立檢測框時, 框的排板方式要選擇

Board(Single)，然後選擇編輯連結的方式, 連結到小板。

圖 280：條碼應用—單板，貼一個條碼(在 BoardSize 外面) Case1

 Case 2：多連板，貼一個條碼(在 BoardSize 外面)，建立檢測框時, 框的排板方式要選擇

Board(Single)，然後選擇編輯連結的方式, 連結到各小板。
