Test Research, Inc.
202 TR7700 SIII Series User Guide – Software
6.6.4 燈光
本頁籤提供了預設燈型的灰階強度、均勻度以及各個區域的 LED 強度之診斷功能。
圖 312：燈光頁籤
流程診斷區：
• 快速流程：此功能是進行預設燈型的灰階強度與均勻度及鏡頭參數(Black、Gain、
Red、Green 與 Blue)檢測，灰階強度與均勻度是計算每一種預設燈型平均灰階值與
標準差。此流程執行時間較短，是屬於權限較低的診斷流程。
• 完整流程：此功能除了執行一次快速流程之外，進行每一個區域(Section)的 LED 色
彩強度檢測，依照每一個區域的顏色，分別將強度值從 0 增加到 255，計算平均灰
階值。此流程執行時間較長，是屬於權限較高的診斷流程。
• 檢測結果：依照不同的顏色的燈號來顯示各個流程的檢測結果。通過(Pass)顯示 ，
警告(Warning)顯示 ，而錯誤(Error)顯示 。
輔助功能區：
流程診斷區
影像顯示區
輔助功能區
輔助
GUI
區
狀態顯示區
Test Research, Inc.
TR7700 SIII Series User Guide – Software 203

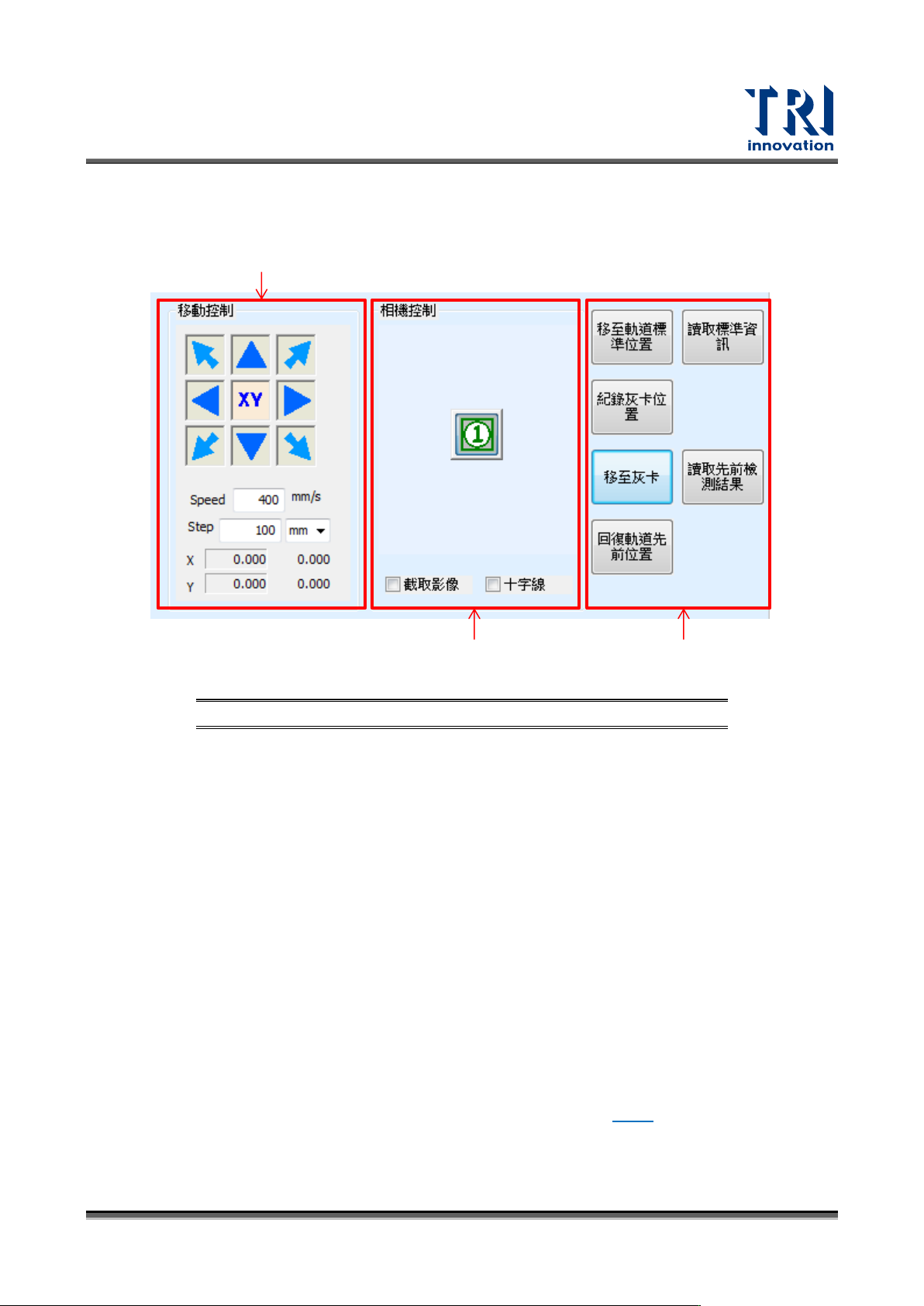

圖 313：輔助功能區
• 鏡頭移動控制器：點選指定的方向後會依照設定的數值進行步進動作。
• 相機控制區：開啟鏡頭相關功能。
– 擷取影像：觸發 trigger 並在影像顯示區顯示目前鏡頭所在位置的影像。
– 十字線：在擷取的影像中顯示綠色十字線以標示出中心位置。
• 輔助功能區：此區域的左邊四個功能為記錄灰卡使用，而右邊兩個功能是用來讀取
設定。當 system.ini 檔案中沒有燈光診斷使用的灰卡位置紀錄時，需要先執行記錄
灰卡的動作。
備註：當啟動燈光診斷時，[移至軌道標準位置]按鈕有出現時表示沒有燈光診斷使用
後的灰卡位置紀錄。此時，需要執行記錄灰卡的動作。
記錄灰卡流程如下：
1. 按下[移至軌道標準位置]。
2. 等待軌道移動完畢後，利用鏡頭移動控制區將鏡頭移至灰卡中央。
3. 按下[記錄灰卡位置]。
4. 按下[回復軌道先前位置]，將軌道回復到記錄灰卡動作前的位置。
當設定完成後，以後要使用燈光診斷時僅需按下[移至灰卡]，即可將鏡頭移至灰卡位
置。
影像顯示區：顯示目前鏡頭所在位置的影像。操作方式可參閱 6.6.3 的影像顯示區說明。
狀態顯示區：將目前診斷項目的偵測結果顯示在此區域。資料會依照預設路徑儲存，完成
後會清空顯示區。
鏡頭移動控制區
相機控制區
輔助功能區
