Test Research, Inc.
10 TR7700 SIII Series User Guide – Software
圖 8：載入 CAD 檔 – 步驟 1
2) 在有 CAD 檔的情況下，選擇”Cad Mode”，然後選擇 Cad 檔的所在位置與使用正面或
反面資訊後，按下”OK”。
圖 9：載入 CAD 檔 – 步驟 2
3) 如果開啟的 CAD 檔案格式是錯誤的排列方式，會進入到 CAD 轉換器，如下圖所示。
選擇有 CAD 或無 CAD 模式
選擇 CAD 檔案路徑
選擇機種名稱，例
如：7700 SIII_1。
預設將會以 CAD 檔
名稱命名
選擇正反面
選擇資料庫路徑
Test Research, Inc.
TR7700 SIII Series User Guide – Software 11

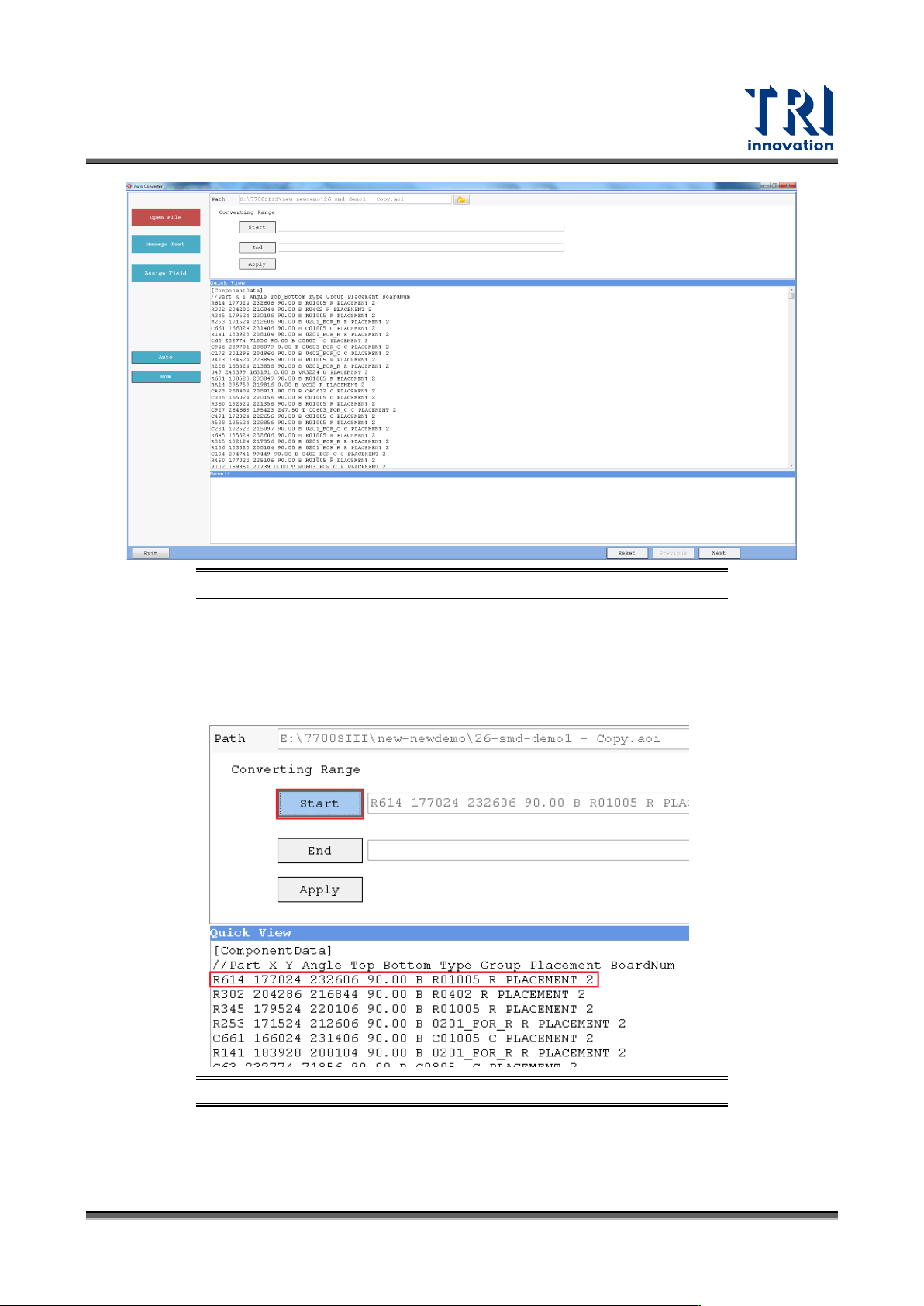

圖 10：Auto Converter 介面
CAD 轉換器的步驟主要包含 CAD 格式編輯的三個步驟與兩個功能，以下將說明其使用方
式。
CAD 格式編輯使用方式：
1. 在 Quick View 中，點選要當作轉檔起始的位置後，按下[Start]。
圖 11：CAD 轉檔器 – CAD 格式編輯–步驟 1
2. 在 Quick View 中，點選要當作轉檔結束的位置後，按下[End]。
Test Research, Inc.
12 TR7700 SIII Series User Guide – Software

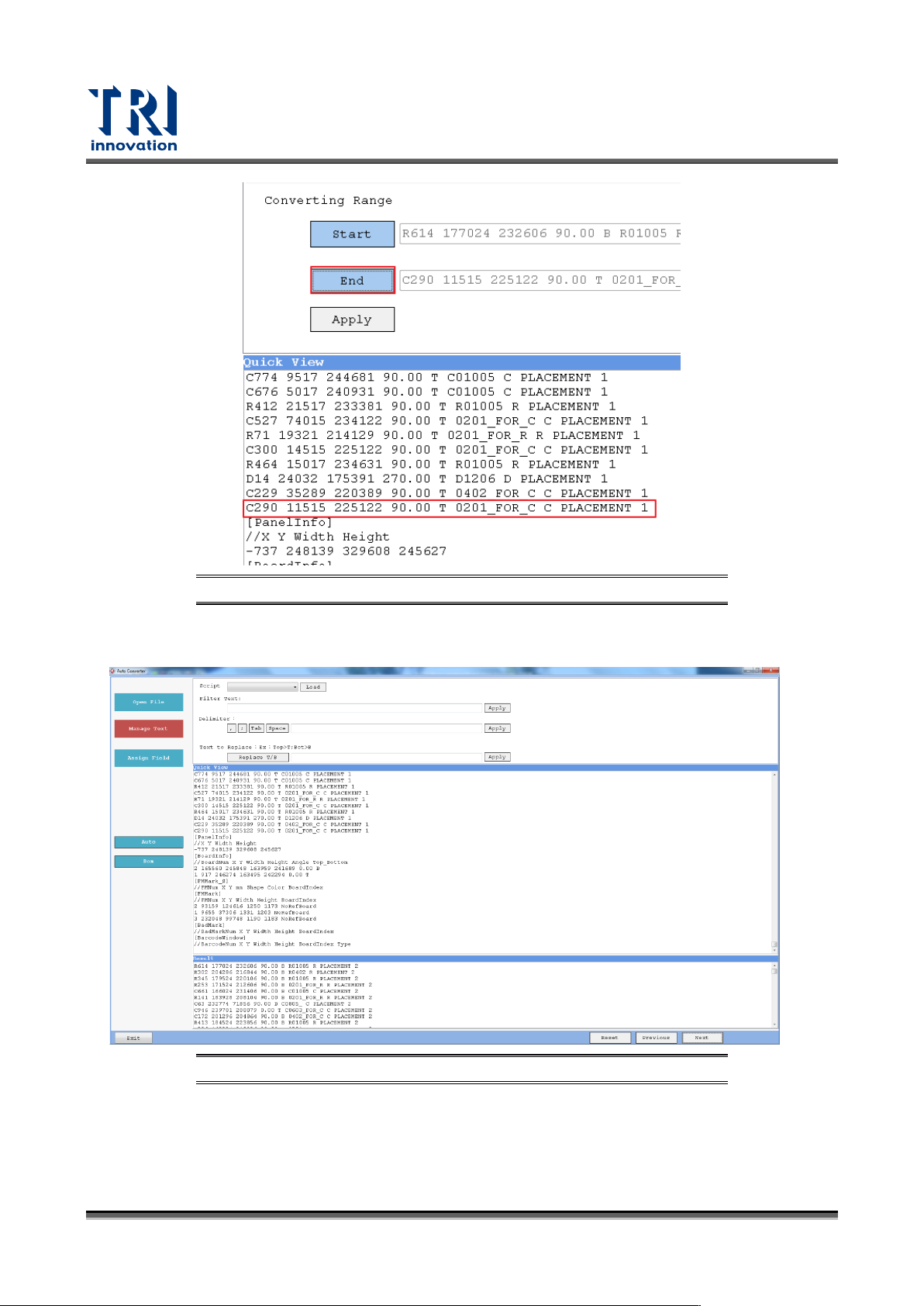

圖 12：CAD 轉檔器 – CAD 格式編輯–步驟 2
3. 按下[Apply]，會將所選擇的內容範圍套用到 Result 區。
4. 確定內容無誤後，按下[Next]進入到下一個視窗。
圖 13：CAD 轉檔器 – CAD 格式編輯–步驟 4
5. 在這個視窗內，如果之前已經有轉過相同格式的 CAD 檔，使用者可以從 Script
中挑出相同格式的轉檔方式後，按下[Load]直接套用。若是沒有任何 Script 可以
選擇，可以利用下方的過濾文字(Filter Text)、分隔符號(Delimeter)和文字取代
(Text to Replace)功能來編輯內容。編輯後的內容再按下各自的[Apply]後，可以
