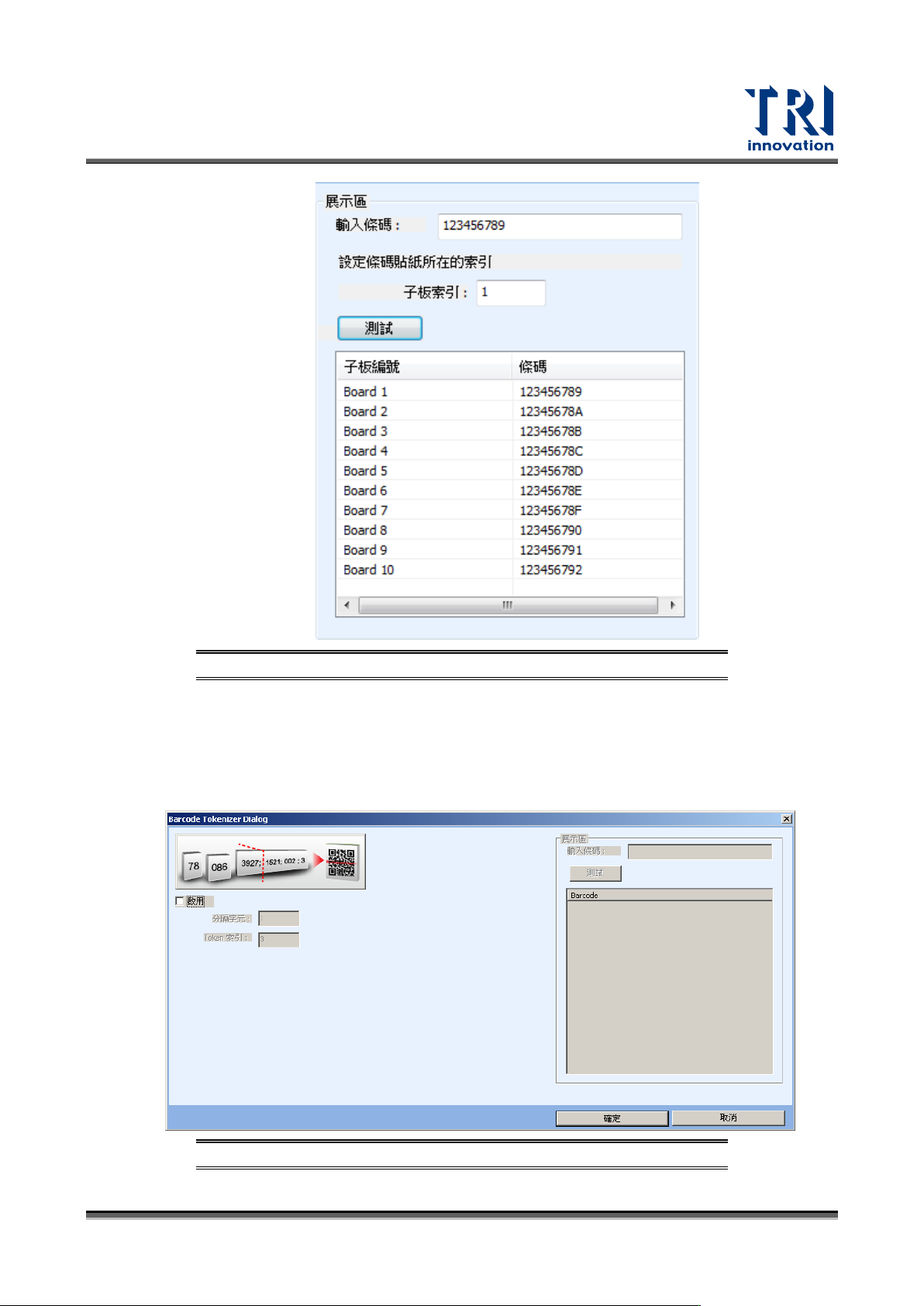

圖 193：展示區功能
− 輸入條碼：輸入欲測試條碼。
− 設定條碼所在的子板索引：以此連板位置往前則減１，往後則加１。
− 測試：測試可由下方視窗檢視產生的條碼是否符合預期。
標記生成器：將一長串的條碼 (XXX-XXXXX-XXX) 設定分隔字元, 取第 N 段 進
行以一帶多的處理再將完整的條碼顯示出來。
圖 194：標記生成器設定視窗
Test Research, Inc.
130 TR7700 SIII Series User Guide – Software
− 啟用：開啟標記生成器功能。
− 分隔字元：用來區分條碼間隔，可能為 -、@、_、/…等。
− 展示區：可測試設定結果。
特徵比對：客戶提供一個比對格式，來判斷機台讀到的條碼是否可以接受。例
如 ：格式為 AA12345，機台讀出來的英文字母僅可以為 AA，如讀到 aa/Aa/aA
則機台暫停測試，或格式為 AA1xxx5 表示讀出來的條碼僅中間三位數字可以變
動，不合者則機台停機。

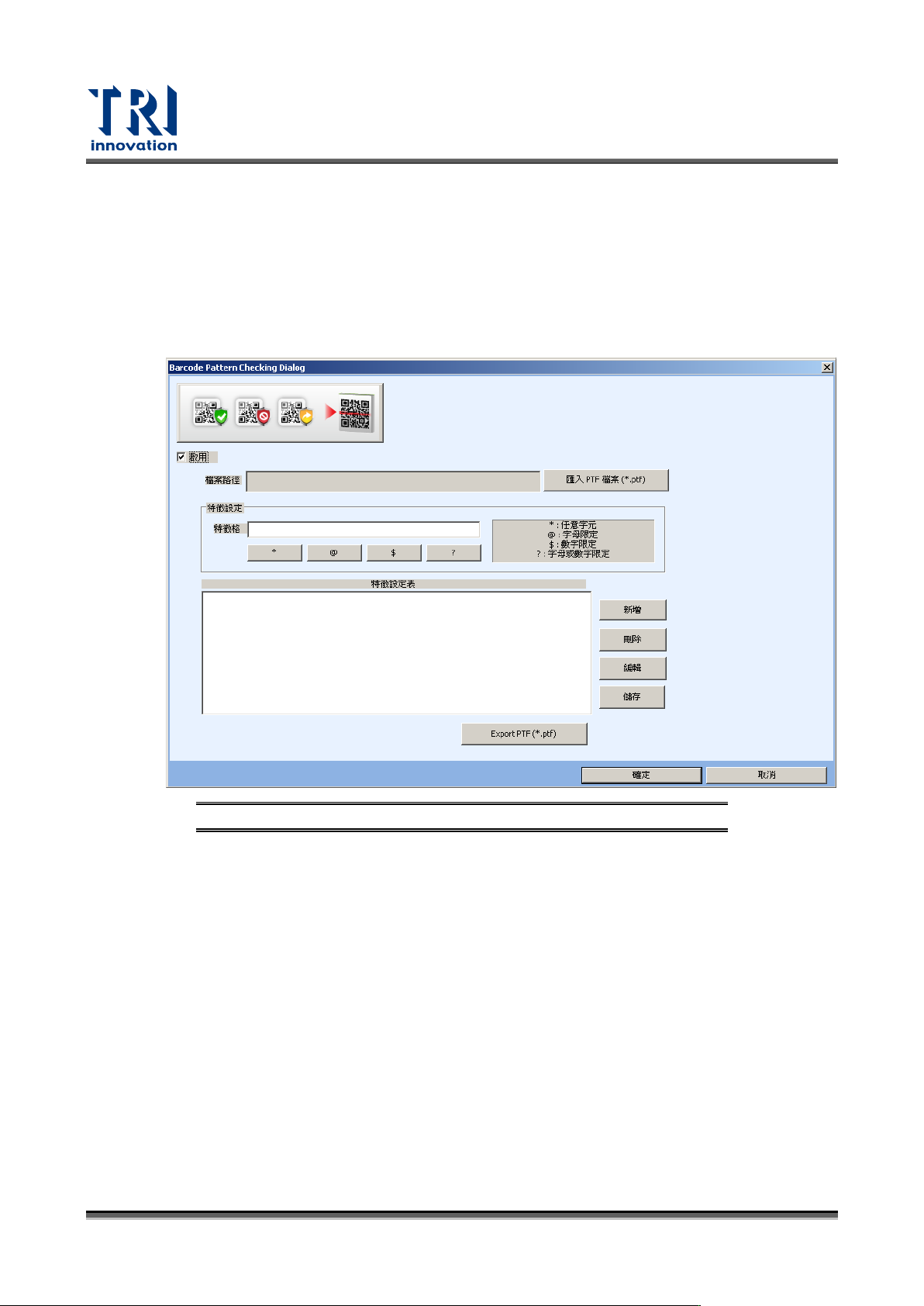

圖 195：特徵比對設定視窗
使用者手動輸入條碼檢查格式
− 檔案路徑：顯示目前此專案檔所搭配的 PTF 檔名。
− 匯入 PTF 檔案：將已存在的條碼格式檢查檔(*.PTF)匯入。
− 特徵格：使用者可以也可以用按鍵的方式填入。
− 新增：將建好的條碼檢查格式加入格式檢查。
− 刪除：將所選擇的格式刪除。
− 編輯：將所選擇的格式進行編修。
− 儲存：將目前的設定進行存檔。
修剪：設定要移除的前後字元數。
Test Research, Inc.
TR7700 SIII Series User Guide – Software 131

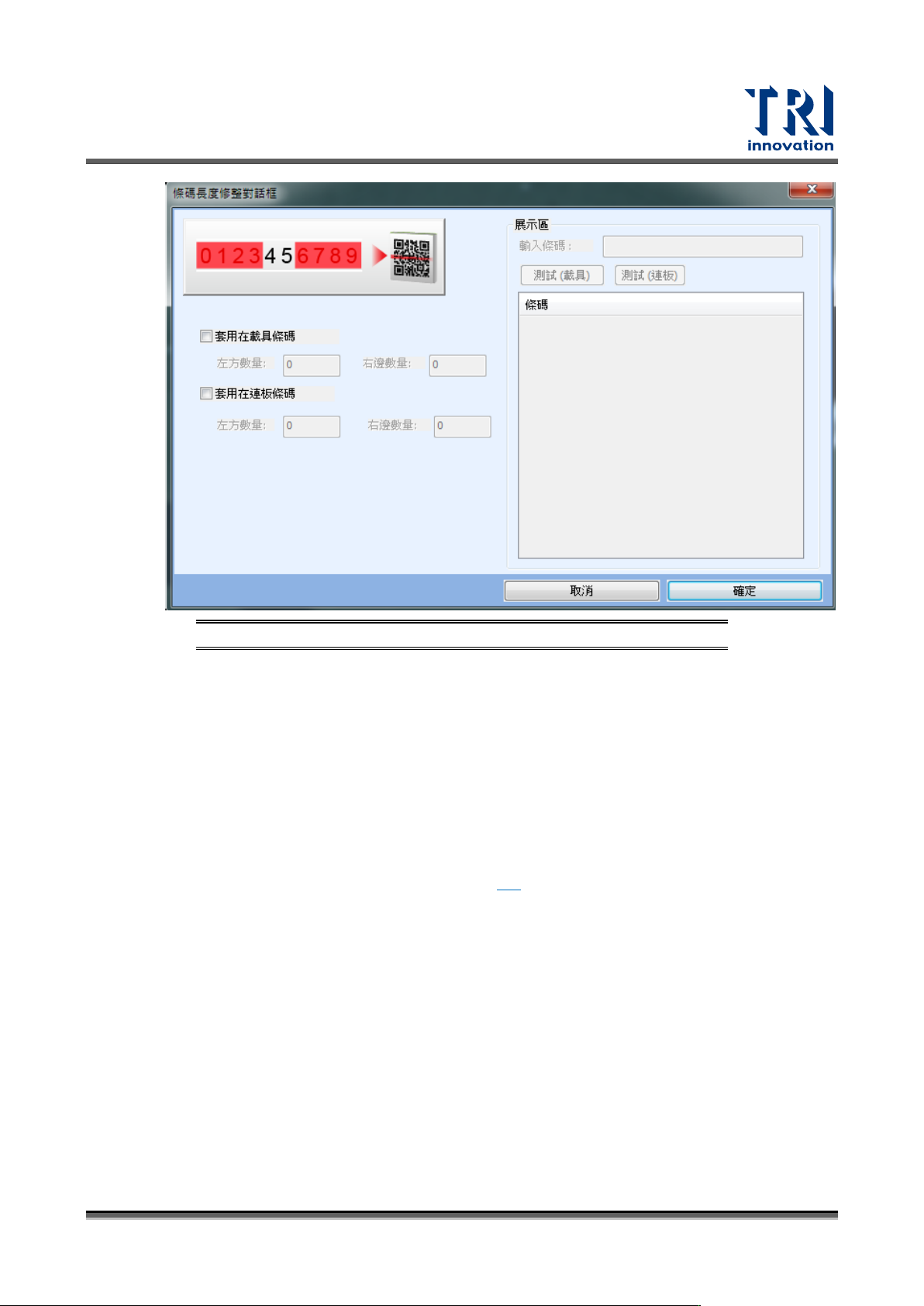

圖 196：修剪設定視窗
− 套用在載具條碼：設定載具條碼移除左/右字元數；
− 套用在連板條碼：設定連板條碼移除左/右字元數；
− 展示區：可輸入條碼測試。
− 測試(載具)：測試載具設定。
− 測試(連板)：測試連板設定。
測試運行
此檢測框(熱鍵 D)：顯示已選擇檢測框的測試結果。
此元件(熱鍵 F)：顯示已選擇元件上所有檢測框的測試結果。
此類別(熱鍵 G)：顯示與已選擇元件同類別上所有檢測框的測試結果。此用此功
能會進入微調畫面，詳細操作請參閱 4.2。
檢視模式
項目選擇
− 搜尋範圍：顯示搜尋範圍。
處理後影像：顯示經過影像處理後的影像。
5.3.8.4 元件
在指定的位置新增元件檢測框。如下圖所示，使用者可以使用滑鼠框出無 CAD 座標的元件位
置(包含其焊盤)。
