Test Research, Inc. TR7700 SIII Series Us er Guide – Software 193 圖 303 ：距離量測 - 單一個 檢測框到 多個檢測框 設定步驟 − 使用方式 1) 在大圖模式或者 原圖模式 上選擇一個檢測 框。 2) 點選 [ 距離編輯器 ] 中Ｗ 1 欄位的 [ 選取目標 ] ，此時所選取的 檢測框會被套到欄位 裡。 3) 在大圖模式或者 原圖模式 上再選擇另外多個檢測 框。 4…
Test Research, Inc.
192 TR7700 SIII Series User Guide – Software
− 使用方式
圖 301：距離量測-多個檢測框設定步驟
1) 在大圖模式上選擇多個檢測框。
2) 點選[距離編輯器]中ＷＧ欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
3) 選擇[確定]即完成設定。
3. 單一檢測框到多個檢測框距離量測。
圖 302：距離量測-單一檢測框到多個檢測框
1
2
3
Test Research, Inc.
TR7700 SIII Series User Guide – Software 193
圖 303：距離量測-單一個檢測框到多個檢測框設定步驟
− 使用方式
1) 在大圖模式或者原圖模式上選擇一個檢測框。
2) 點選[距離編輯器]中Ｗ1 欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
3) 在大圖模式或者原圖模式上再選擇另外多個檢測框。
4) 點選[距離編輯器]中ＷＧ欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
5) 選擇[確定]即完成設定。
4. 兩個檢測框建立出一條直線，量測其它檢測框到此直線的距離。
圖 304：距離量測-多個檢測框到另外兩個檢測框所繪出直線
1
2
3
4
5
Test Research, Inc.
194 TR7700 SIII Series User Guide – Software

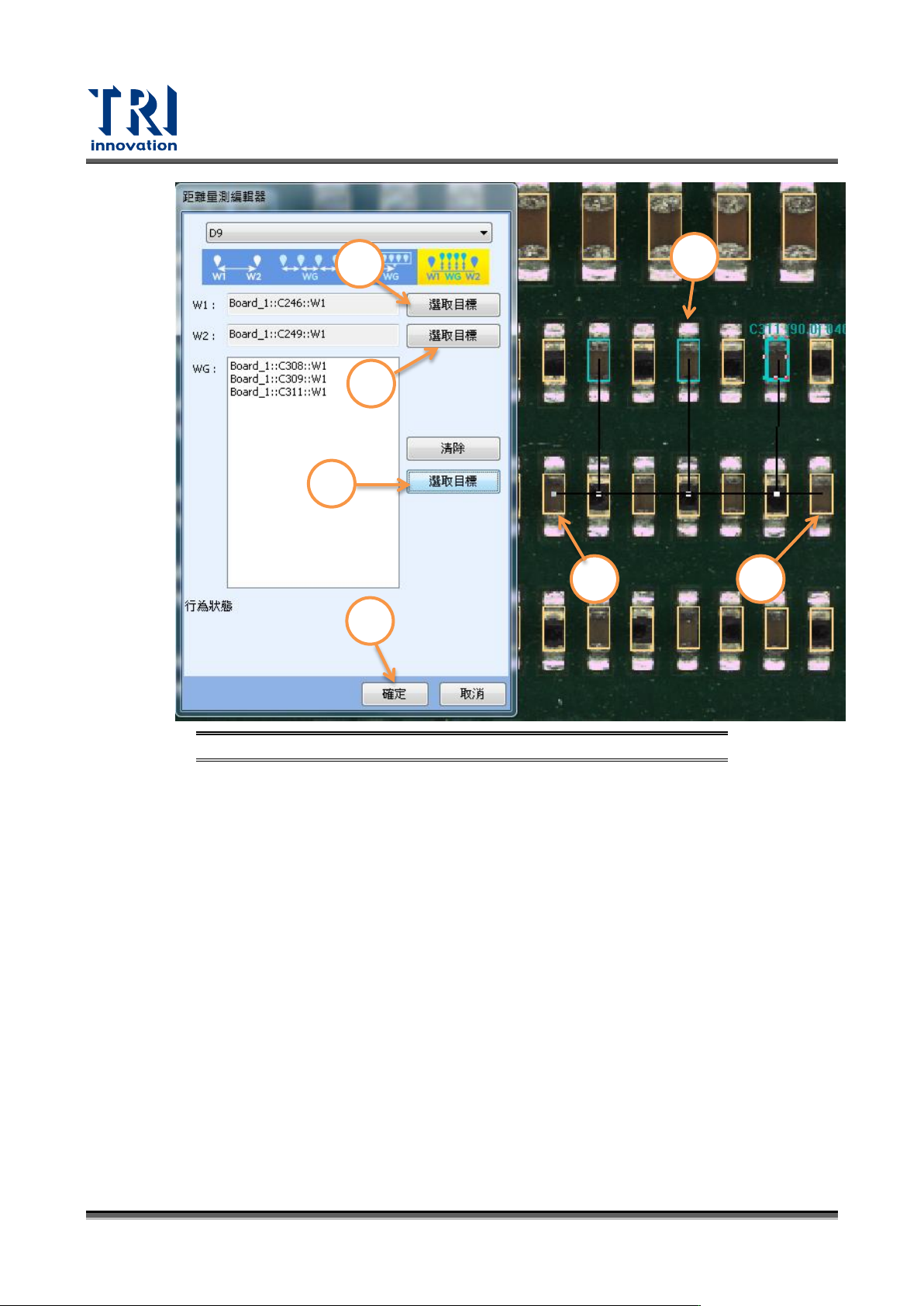

圖 305：距離量測-單一個檢測框到多個檢測框距離量測設定步驟
− 使用方式
1) 在大圖模式上選擇一個檢測框。
2) 點選[距離編輯器]中Ｗ1 欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
3) 在大圖模式上選擇另一個檢測框。
4) 點選[距離編輯器]中 W2 欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
5) 在大圖模式或者原圖模式上再選擇另外多個檢測框。
6) 點選[距離編輯器]中ＷG 欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
7) 選擇[確定]即完成設定。
6.5.3 參數說明
點選產生的直線後，會在主程式畫面右下方出現參數設定視窗。
1
2
3
4
６
７
5
