Test Research, Inc. TR7700 SIII Series Us er Guide – Software 23 圖 29 ：產生多連 板資訊 – 步驟 4 5) 點選滑鼠左鍵兩下 CAD 方格，系統將從大圖模式 切換到所選擇的 元件原圖 模式。 圖 30 ：產生多連 板資訊 – 步驟 5
Test Research, Inc.
22 TR7700 SIII Series User Guide – Software
圖 27：產生多連板資訊 – Angle 連板間距
不規則：手動編排連板位置，需每一個小板都做定位。
3) 點選在第二子板後再選 或者按右鍵選擇 “變更正/反面”來產生反面的 CAD
座標。
圖 28：產生多連板資訊 – 步驟 3
4) 選擇一個元件 CAD 方格並移動到相對應的元件位置。 (所選擇的 CAD 方格將以青藍色
顯示)
Test Research, Inc.
TR7700 SIII Series User Guide – Software 23

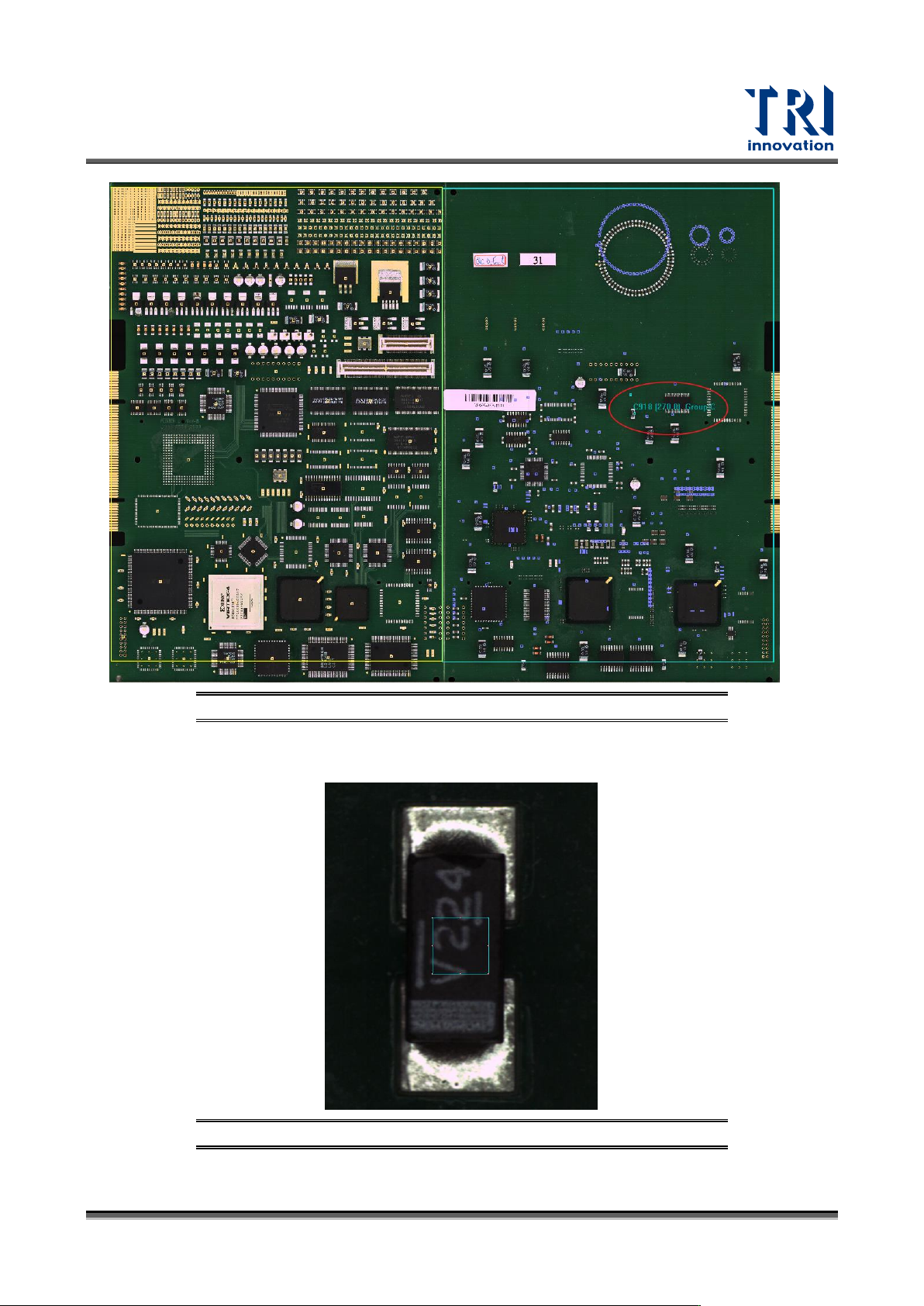

圖 29：產生多連板資訊 – 步驟 4
5) 點選滑鼠左鍵兩下 CAD 方格，系統將從大圖模式切換到所選擇的元件原圖模式。
圖 30：產生多連板資訊 – 步驟 5
Test Research, Inc.
24 TR7700 SIII Series User Guide – Software
6) 調整 CAD 方格大小至切齊元件焊盤邊緣。
圖 31：產生多連板資訊 – 步驟 6
7) 在 CAD 方格上按右鍵，並點選 。 接著，系統會自動切換回大圖模式，並且將
設為參考座標的元件以米黃色顯示。.
