6.3 GRR/Cpk 功能
對於用 GRR 值判斷一致性的建議參考標準為：
GRR<10% ：相當優良；
10%<GRR<30%：可接受；
GRR>30%：無法接受，需要校正。
− Step1 ：先在流程配置General Setting 選擇方向--左進作出(或右進右出)；
− Step2 ：設定 Burn in Test Mode 及測試次數
圖 284：流程配置—General Setting 畫面
− Step3：先在流程配置Output Data Setting 勾選 GRR data
圖 285：流程配置—Output Data Setting 畫面
− Step4：檢測完成後會在該程是所在資料夾產生一個 GRR 資料夾存放原始資料。
− Step5：點選工具分析 GRR 進入 GRR 功能介面。
圖 286：工具—GRR 功能畫面
Test Research, Inc.
TR7700 SIII Series User Guide – Software 181
− Step6：點選所需計算元件

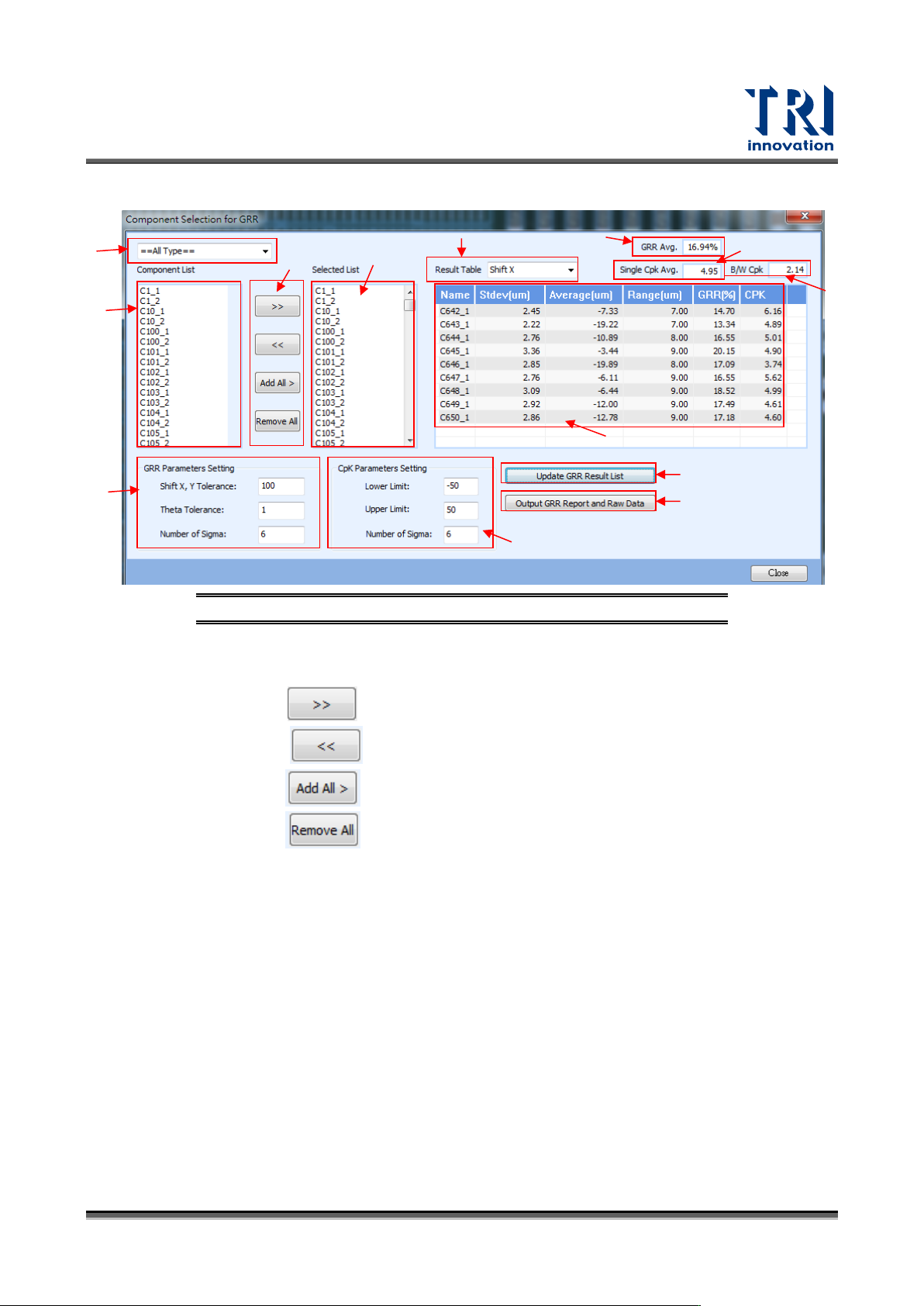

圖 287：GRR 介面
類型篩選：可依元件用來做元件過濾。
元件列表：目前可選擇的元件。
選擇方式： 將左邊視窗所選擇的元件新增到右邊視窗；
將右邊視窗所選擇的元件移除；
將所有元件新增至右邊視窗；
將所有元件移除；
所選元件：要計算的元件列表。
結果清單：可選擇 Shift X、Shift Y、Theta 等結果。
GRR Avg.：將所有元件 GRR 作平均值。
Single Cpg Avg. ：將所有元件 Cpk 作平均值。
B/W Cpk：
GRR 規格設定：可設定公差及標準差數值。
Cpk 規格設定：可設定上下線及標準差數值。
載入資料：預設會從程式路徑下的 GRR 載入作計算。
輸出結果：可將計算結果輸出。
− Step7：載入資料，自動計算結果顯示在介面上
− Step8：可將計算結果輸出，可以指定路徑後會輸出兩個檔案，一個為 GRR 結果，
結果畫面如下。
結果選單
結果清單
GRR 平均
CPK 平均
BW Cpk
類型篩選
元件列表
GRR 規格
設定
選擇方式 所選元件
Cpk 規格設定
載入資料
輸出結果資料
