TR7700 SIII Series User Guide – Software 191
− 使用方式

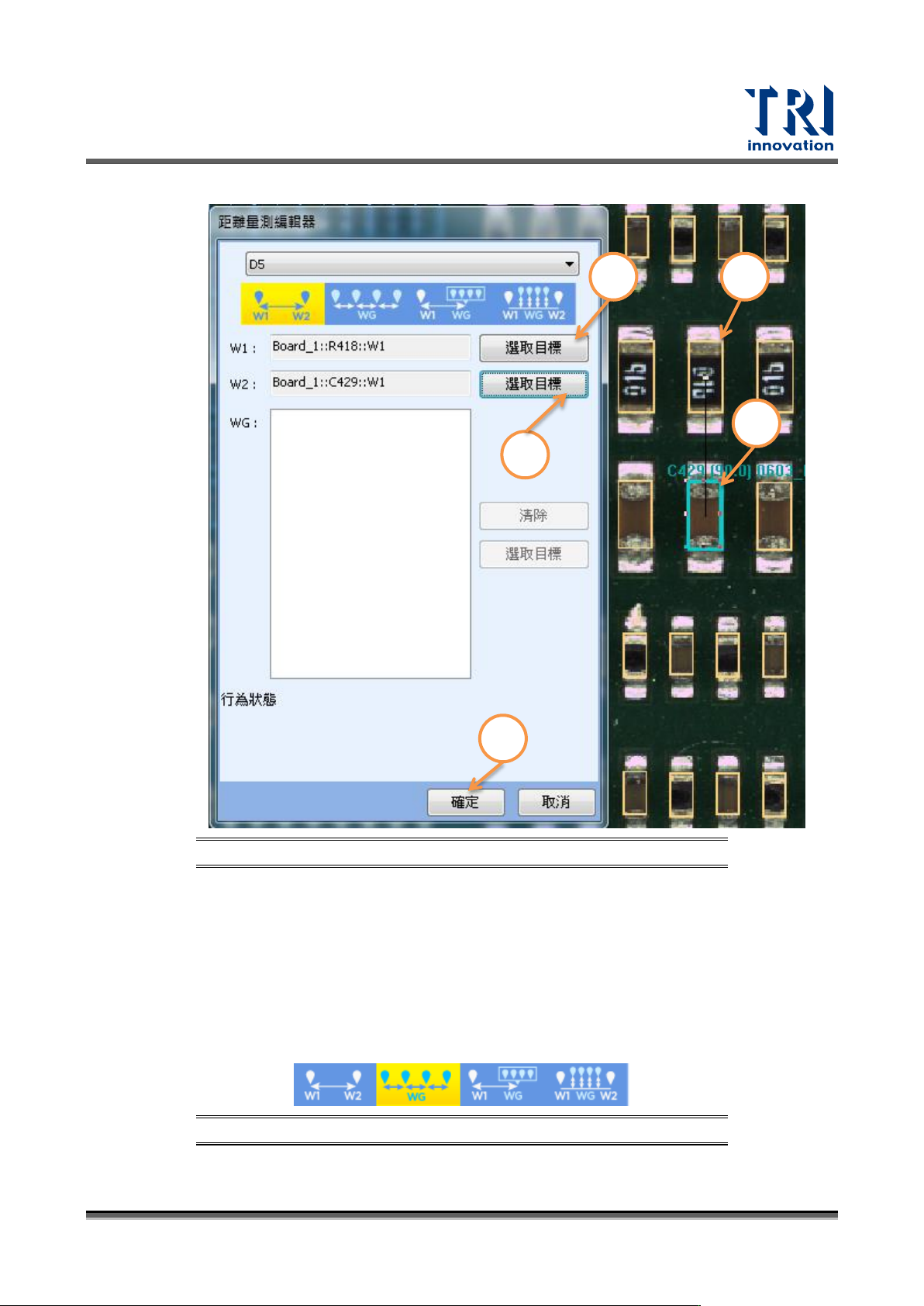

圖 299：距離量測-單一檢測框到單一檢測框設定步驟
1) 在大圖模式或者原圖模式上選擇一個檢測框。
2) 點選[距離編輯器]中 W1 欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
3) 在大圖模式或者原圖模式上再選擇另外一個檢測框。
4) 點選[距離編輯器]中 W2 欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
5) 選擇[確定]即完成設定。
2. 多個檢測框量測距離。(僅限用於元件之間的檢測框量測)
圖 300：距離量測-多個檢測框
1
2
3
4
5
Test Research, Inc.
192 TR7700 SIII Series User Guide – Software
− 使用方式

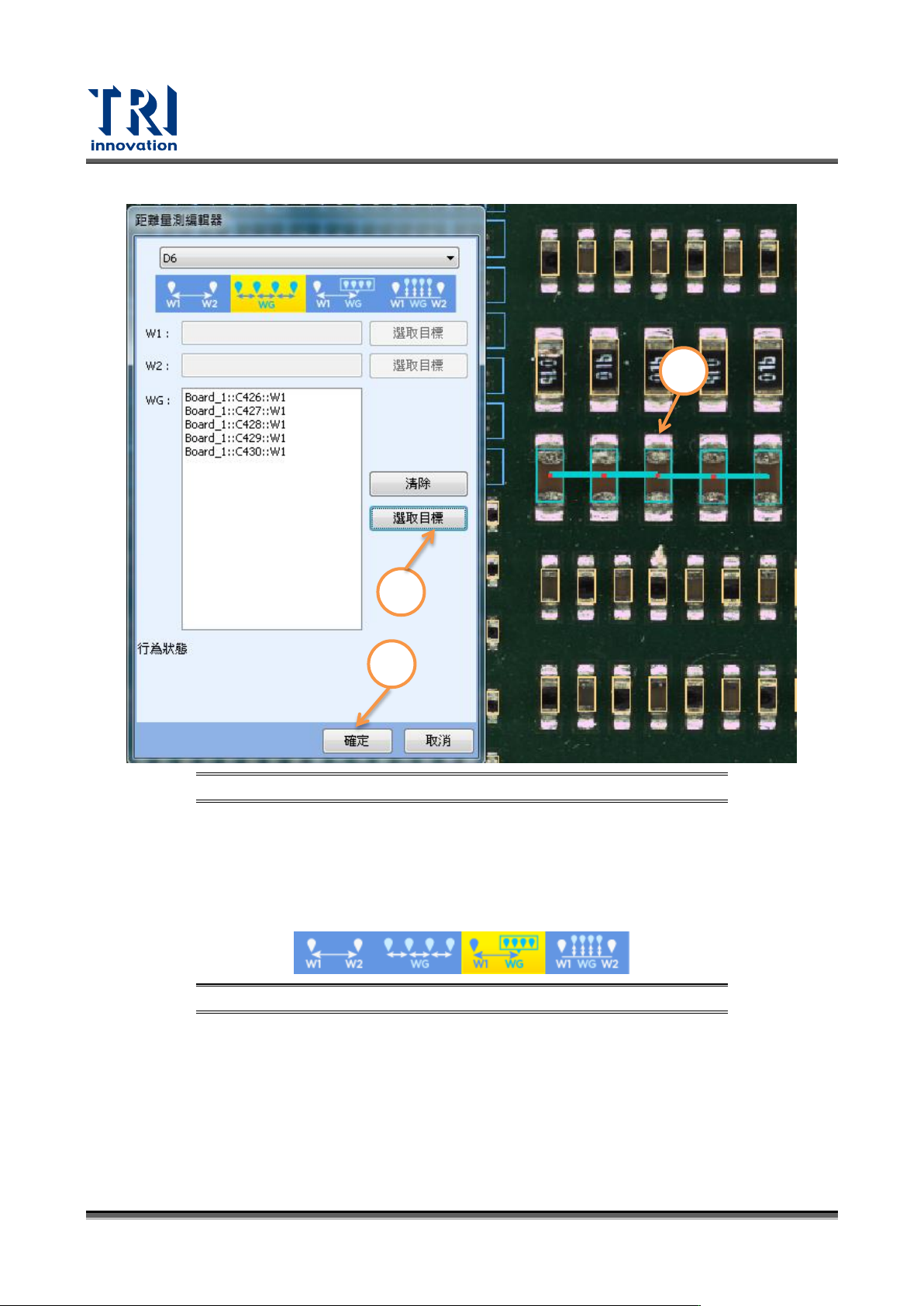

圖 301：距離量測-多個檢測框設定步驟
1) 在大圖模式上選擇多個檢測框。
2) 點選[距離編輯器]中ＷＧ欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
3) 選擇[確定]即完成設定。
3. 單一檢測框到多個檢測框距離量測。
圖 302：距離量測-單一檢測框到多個檢測框
1
2
3
Test Research, Inc.
TR7700 SIII Series User Guide – Software 193

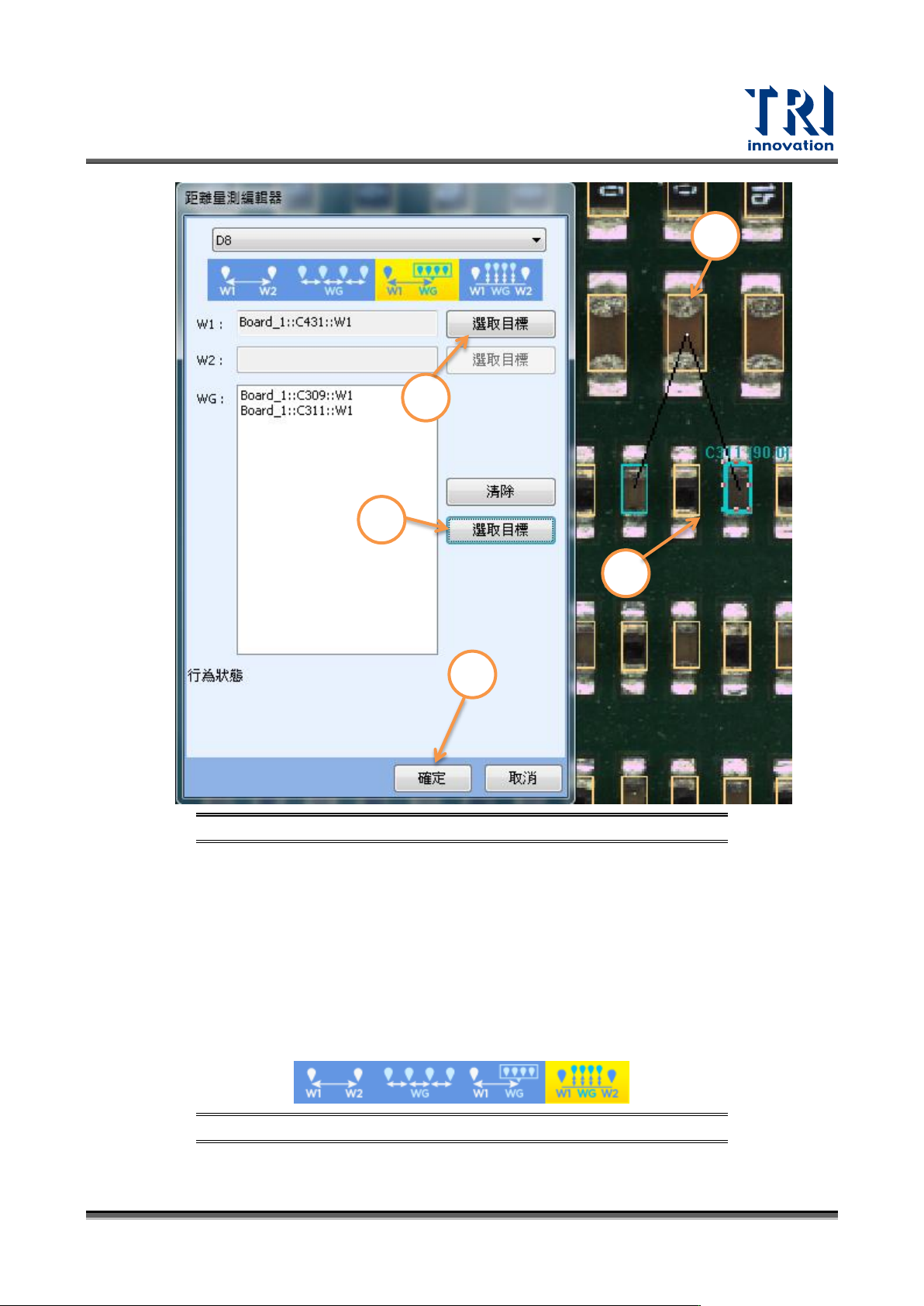

圖 303：距離量測-單一個檢測框到多個檢測框設定步驟
− 使用方式
1) 在大圖模式或者原圖模式上選擇一個檢測框。
2) 點選[距離編輯器]中Ｗ1 欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
3) 在大圖模式或者原圖模式上再選擇另外多個檢測框。
4) 點選[距離編輯器]中ＷＧ欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
5) 選擇[確定]即完成設定。
4. 兩個檢測框建立出一條直線，量測其它檢測框到此直線的距離。
圖 304：距離量測-多個檢測框到另外兩個檢測框所繪出直線
1
2
3
4
5
