Test Research, Inc.
TR7700 SIII Series User Guide – Software 65
圖 98：Lead 框導角尾終止位置 – Individual 搜尋方式
Fixed：以固定檢測框大小的方式來計算導腳尾終止端位置。適用於當包錫或不需
要精準定位的情況，如下圖所示。
圖 99：Lead 框導角尾終止位置 – Fixed 搜尋方式
Average(adv.) ：利用鄰近的 Lead 框平均值來計算導腳尾終止端位置，並開啟進
階功能比率(%)、長度、最小範圍和最大範圍。
− 比率%：設定導腳尾終止端位置的選取顏色的寬度佔檢測框寬的比例，建
議值為 50%，低於設定值將開始計算。
− 長度：設定符合 Ratio 的長度，建議值為 2 pixels。
− 最小範圍：自導腳頭起始端開始算起的搜尋區域 到導腳尾終止端之前(小於
等於 0 代表使用預設值，window 的 20%)。
Max. Range：自導腳頭起始端開始算起的搜尋區域到導腳尾終止端之後(小於等於
0 代表使用預設值，window 的 20%)。
Individual(adv.) ：單獨計算導腳尾終止端位置，並開啟進階功能比率(%)、長度、
最小範圍和最大範圍，其設定同 Average(adv.)。
搜尋焊盤：
重新定位焊盤：利用測到的焊盤位置補償 Lead 框位置偏移值。
進階方式：
檢查腳長度：藉由長度差異找出異常的導腳。
− 差異：設定與左右導腳水平線的差異公差值。
− 最小值：設定導腳長度最短值。
− 最大值：設定導腳長度最長值。
請參照以下範例圖示。
Test Research, Inc.
66 TR7700 SIII Series User Guide – Software

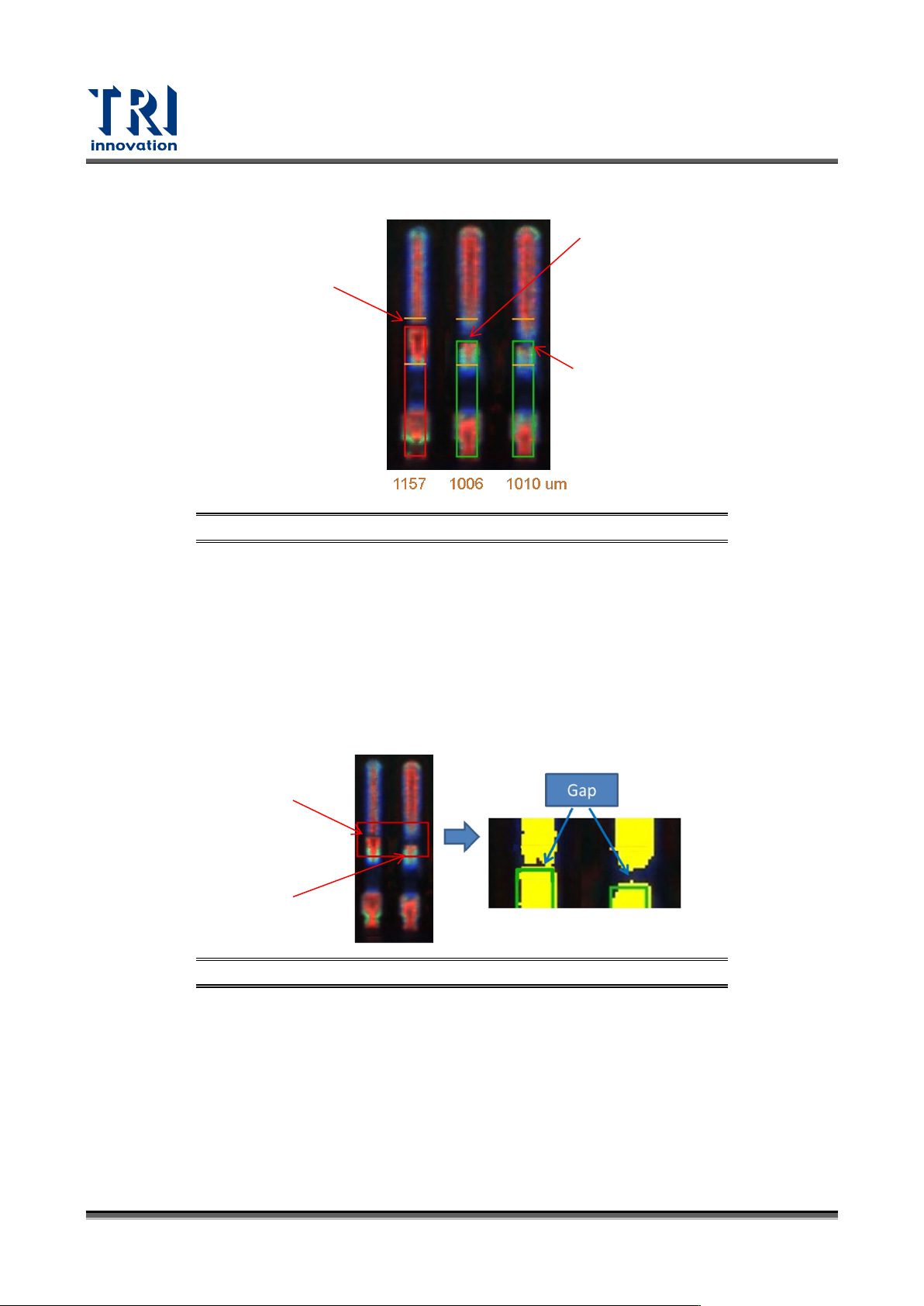

圖 100：Lead 框進階功能 – 檢查腳長度
檢查腳邊間隙：適用於爬錫區域只存在極小間隙差異的狀況，計算導腳尾終止端附
近微小爬錫間隙，範圍內有 1 條 pixel 符合下列條件即合格。
− 比率（%）：設定間隙的寬度比(所選顏色寬度/Lead 框的寬度)，預設為 30。
− 長度：設定符合比率的連續長度。
− 最小範圍：設定間隙的負搜尋範圍。
− 最大範圍：設定間隙的正搜尋範圍。
請參照以下範例圖示。
圖 101：Lead 框進階功能 – 檢查腳邊間隙
檢查三角錫形：利用爬錫段空焊時呈現非倒三角來判定。當功能開啟時，檢測完後
會有在焊盤最寬處產生一條紫色實線，然後在焊盤最窄處產生一條紫色虛線。
− 比率（%）：設定焊盤最窄處寬度除以焊盤最寬處寬度的比例。
− 到導腳尾端距離：設定從導腳尾終止端往外多少距離開始計算。
請參照以下範例圖示。
空焊
正常
正常
空焊
正常
Test Research, Inc.
TR7700 SIII Series User Guide – Software 67
圖 102：Lead 框進階功能 – 檢查三角錫形
3.7.8 OCR 框
用途：用來辨識板子上的 DataCode、Barcode 或者 IC 元件上的文字。
檢測原理：利用影像中條碼或字體的輪廓特徵比對來計算相似度。
參數畫面與說明：
空焊
正常
正常
