Test Research, Inc.
20 TR7700 SIII Series User Guide – Software
圖 23：增加參考座標 – 步驟 4
6) 在大圖中另外選擇兩顆元件，並重複步驟 1 到 5 去增加另外兩顆參考座標。
7) 當完成 3 顆參考座標的設定後，所有的 CAD 參考座標將顯示為青藍色，代表增加參考
座標的步驟已經完成，如下圖所示。

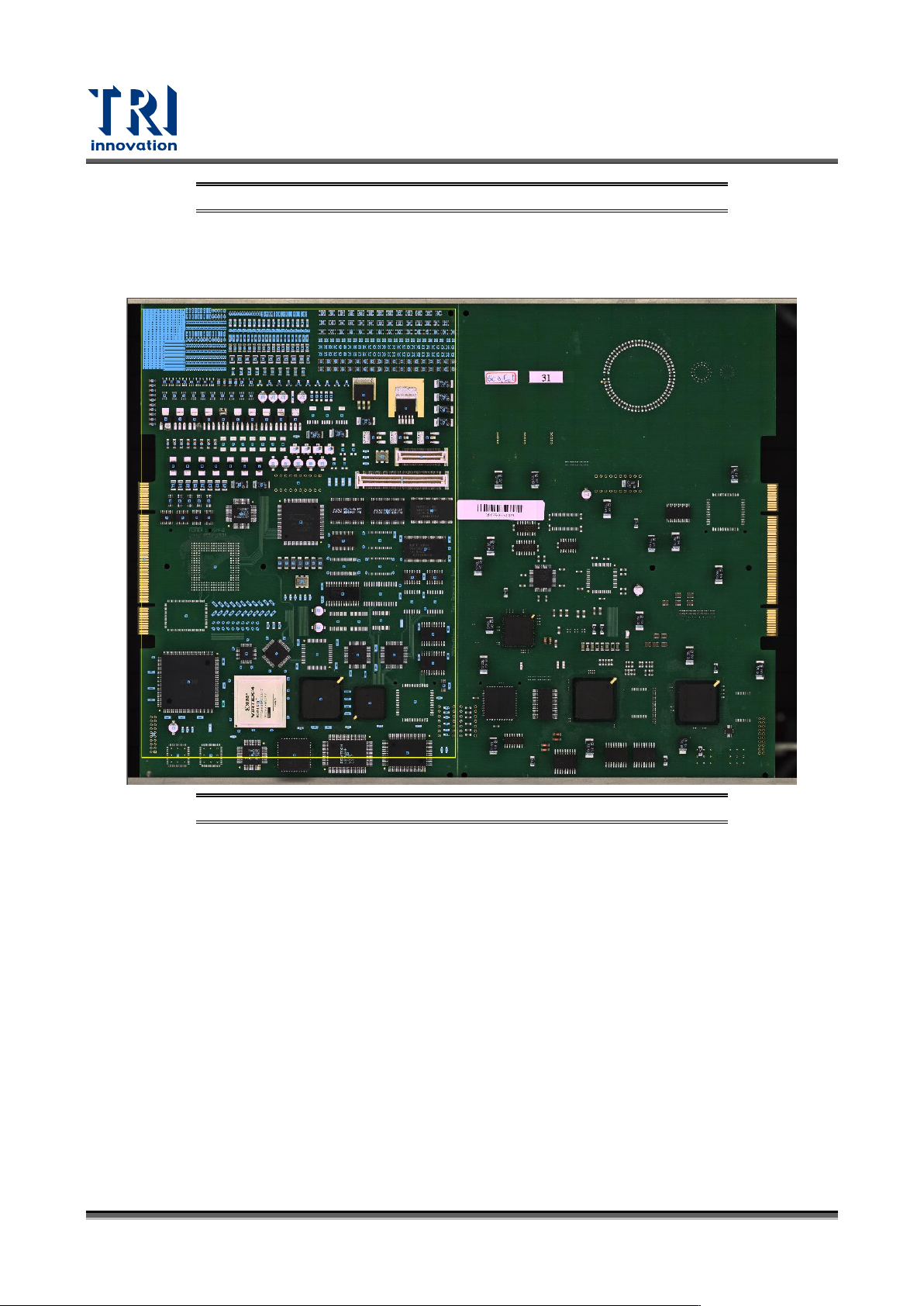

圖 24：增加參考座標 – 步驟 5
Test Research, Inc.
TR7700 SIII Series User Guide – Software 21
2.6 產生多板資訊
1) 在[對位]頁籤( )下，選擇第一子板後按下 或者按右鍵後選擇[子板佈局]。

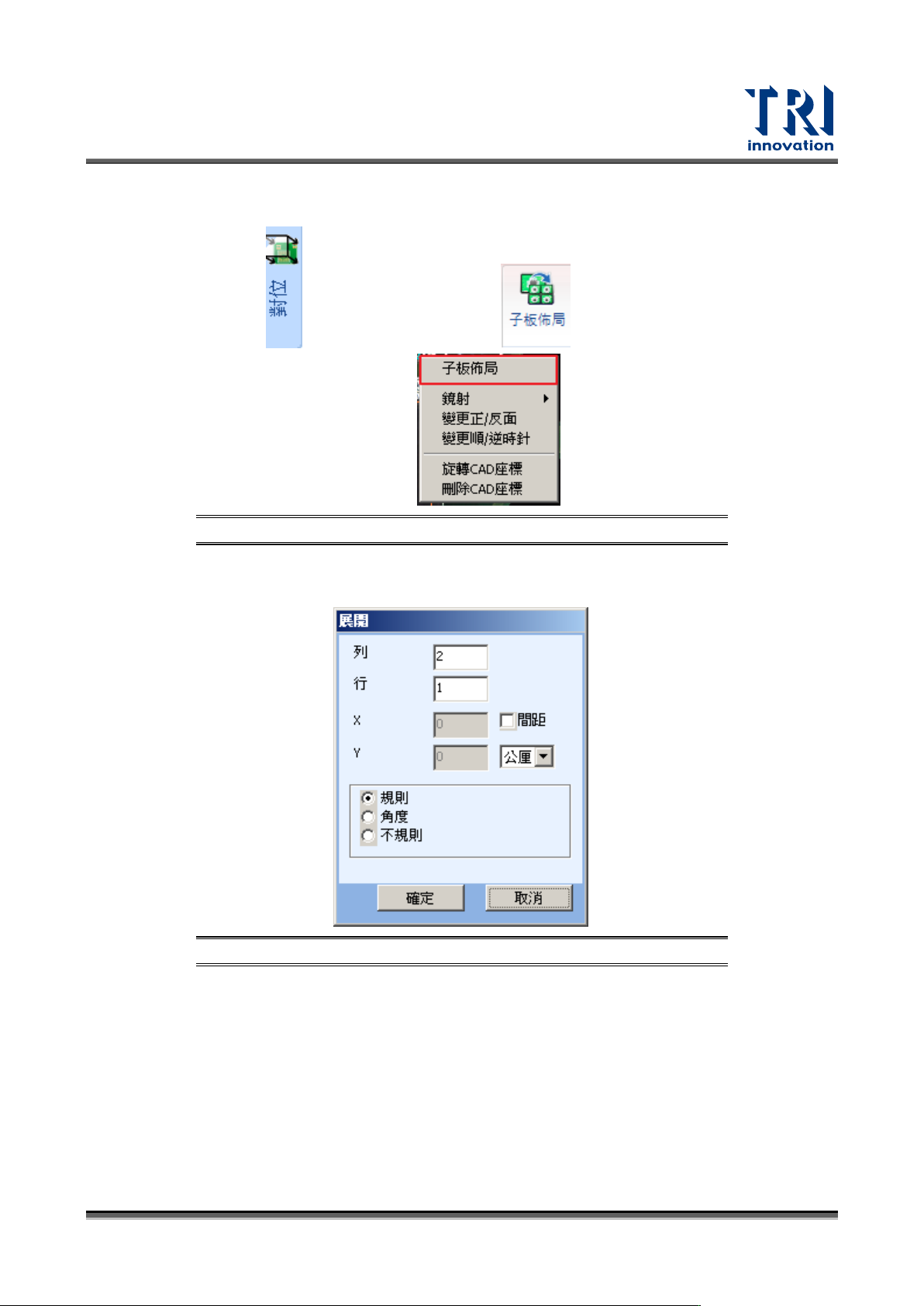

圖 25：產生多連板資訊 – 步驟 1
2) 輸入想要的連板數量或直接輸入小板間距與其排列方式後，按下 “確定”。 (以此範例來
說，我們選擇不規則 2x1 的排列方式，並選擇”不規則”。
圖 26：產生多連板資訊 – 步驟 2
規則：指相同子板大小，其包含 0 和 180 度的排列組合。
角度：指多連板相同角度但是間距為包含 X/Y 距離。
Test Research, Inc.
22 TR7700 SIII Series User Guide – Software

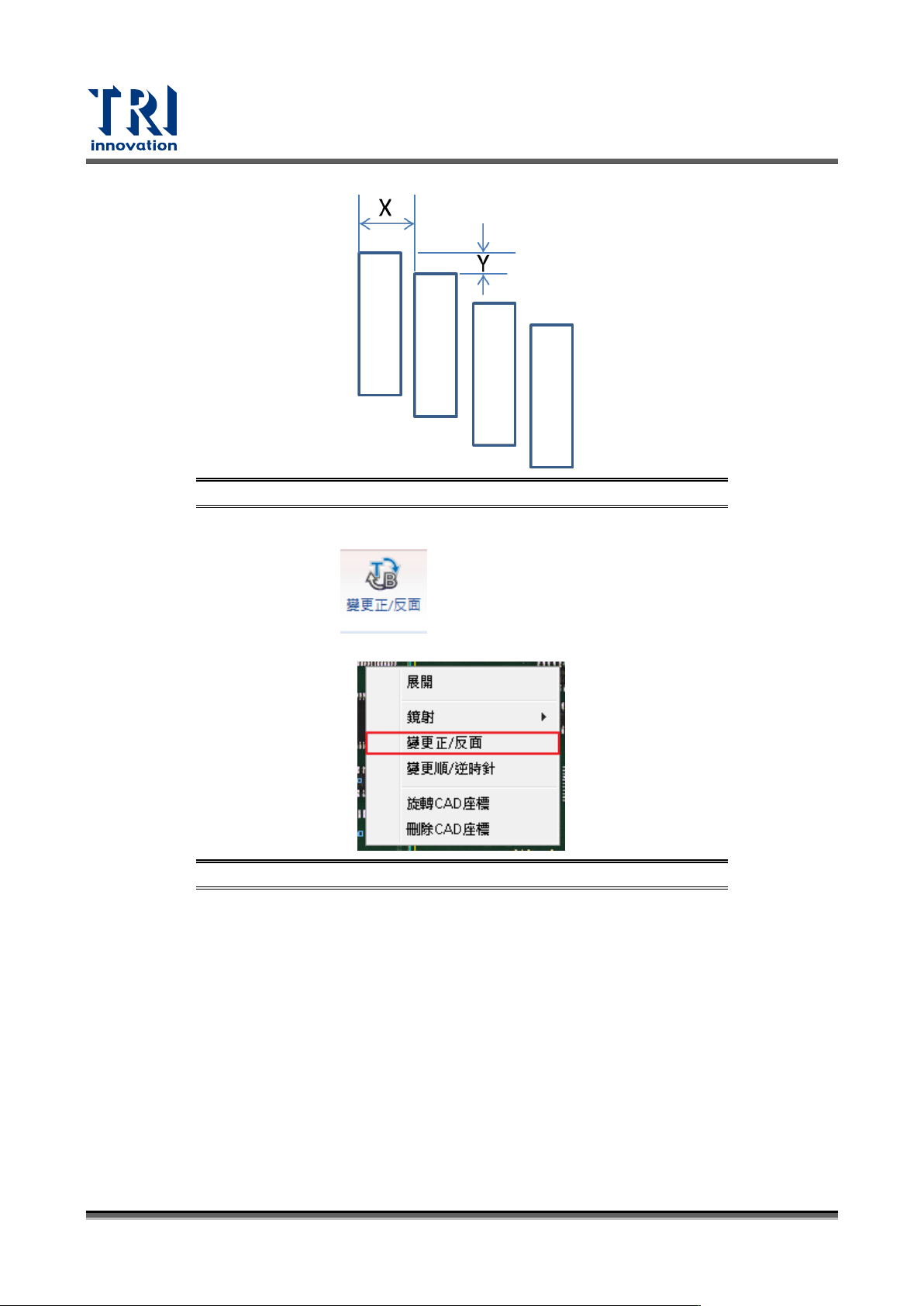

圖 27：產生多連板資訊 – Angle 連板間距
不規則：手動編排連板位置，需每一個小板都做定位。
3) 點選在第二子板後再選 或者按右鍵選擇 “變更正/反面”來產生反面的 CAD
座標。
圖 28：產生多連板資訊 – 步驟 3
4) 選擇一個元件 CAD 方格並移動到相對應的元件位置。 (所選擇的 CAD 方格將以青藍色
顯示)
