Test Research, Inc.
TR7700 SIII Series User Guide – Software 195
圖 306：共線性量測參數說明
一般合格標準
公差值：設定選擇的元件到所產生直線的距離差異容許值。
Test Research, Inc.
196 TR7700 SIII Series User Guide – Software

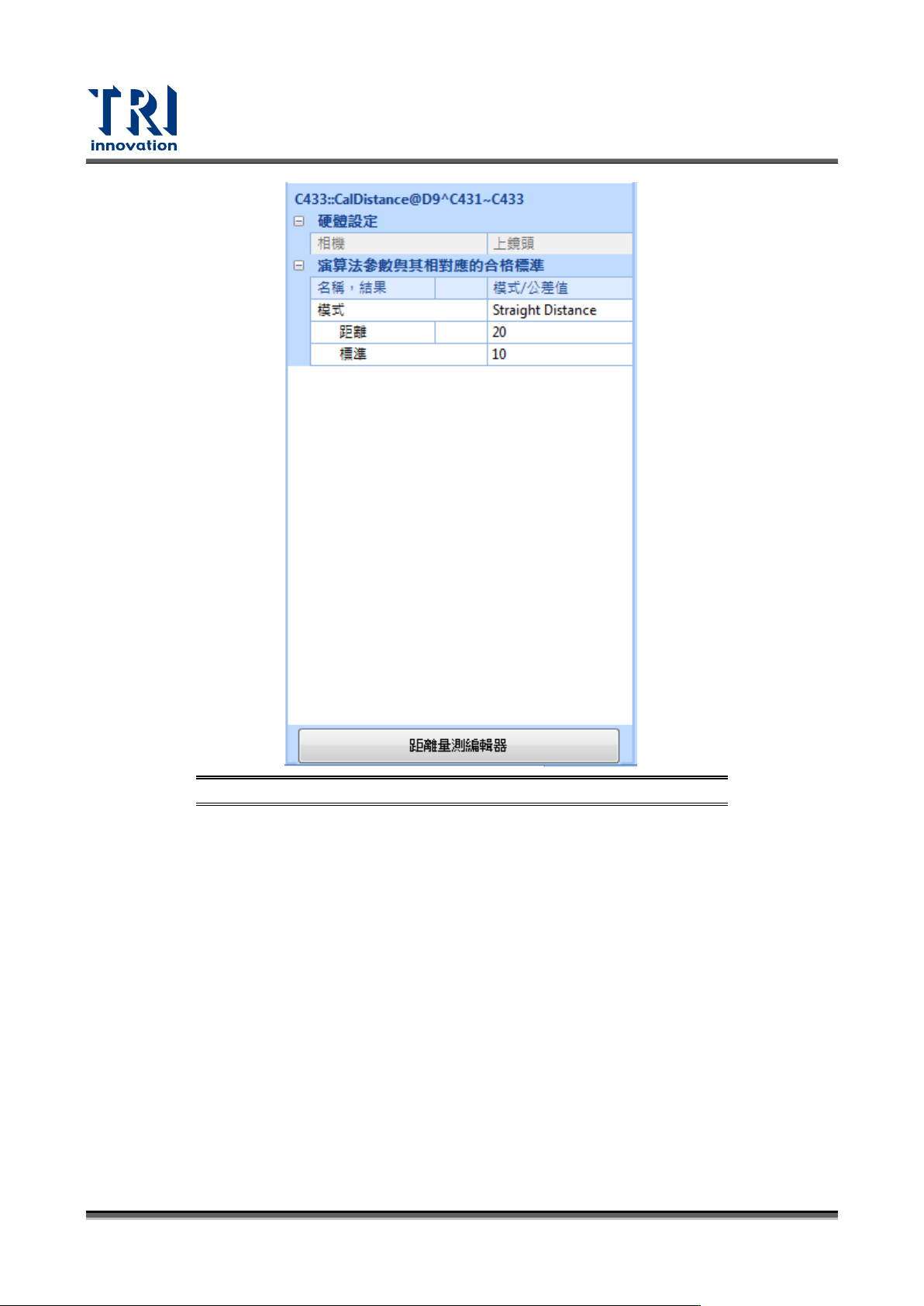

圖 307：距離量測參數說明
一般合格標準
模式：選擇要測量的方式。可選擇 X 方向(X direction)、Y 方向 Y direction、兩個方向
(Both direction)或者直線(Straight distance)。
距離：設定與標準距離差異的容許值。
標準：設定標準距離值。
Test Research, Inc.
TR7700 SIII Series User Guide – Software 197
6.6 診斷功能
在主程式上方工具列選單裡選擇[系統]>[安全檢查]後，會進入到診斷功能視窗。
6.6.1 介面說明
診斷功能主要包含三個部分：診斷功能頁籤、功能頁面區和狀態顯示區，如下圖所示。另外，
每個項目都有其相對應的檢測按鈕( )，按下後即會進行相對應的功能診斷。接下來
章節將依照頁籤的順序(由上至下)進行各項目的說明。
圖 308：診斷功能視窗
6.6.2 運動控制(Motion)
本頁籤主要提供 XY 平台狀態的診斷、PLC 參數版本的控制、XY 平臺極限確認與復歸…等。
診斷功能頁籤
功能頁面區
狀態顯示區
