5.3.8.1 對位標記
在指定的位置新增對位標記檢測框。使用者可以選擇“使用當前影像”或“使用標準影像模組”。
對位標記的類型可依據實際情況選擇使用”圓形”或者”方形”。當對位標記為黑色時，可勾選“使
用黑色主體”功能來切換檢測的方式。
圖 180：新增對位標記視窗
當拖曳出檢測框後，會自動切換到[對位標記]相關頁籤，如下圖所示。
圖 181：[對位標記]相關頁籤
檢測框：
搜尋範圍(熱鍵Ｒ)：設定對位標記檢測框的搜尋範圍。
測試運行
此檢測框(熱鍵 D)：顯示已選擇檢測框的測試結果。
此元件(熱鍵 F)：顯示已選擇元件上所有檢測框的測試結果。
此類別(熱鍵 G)：顯示與已選擇元件同類別上所有檢測框的測試結果。此用此功
能會進入微調畫面，詳細操作請參閱 4.2。
檢視模式
項目選擇
Test Research, Inc.
124 TR7700 SIII Series User Guide – Software
圖 182：新增對位標記的檢視功能
− 搜尋範圍：顯示搜尋範圍。
− 處理後影像：顯示經過影像處理後的影像。
5.3.8.2 不良標記
在指定的位置新增不良標記檢測框(僅可以用 Patmatch、Cormatch 來測試)。當不良標記檢測
不良時會忽略該板檢測。當拖曳出檢測框後，會自動切換到[不良標記]相關頁籤，如下圖所示。
圖 183：[不良標記]相關頁籤
檢測框
搜尋範圍：測定不良標記檢測框的搜尋範圍。
不測區域：設定不測區域的範圍。
擷取色彩：擷取不良標記的色彩。
改變形狀：改變檢測框的形狀。
測試運行
此檢測框(熱鍵 D)：顯示已選擇檢測框的測試結果。
此元件(熱鍵 F)：顯示已選擇元件上所有檢測框的測試結果。
此類別(熱鍵 G)：顯示與已選擇元件同類別上所有檢測框的測試結果。此用此功
能會進入微調畫面，詳細操作請參閱 4.2。
檢視模式
項目選擇
− 搜尋範圍：顯示搜尋範圍。
− 處理後影像：顯示經過影像處理後的影像。
5.3.8.3 條碼
在指定的位置新增條碼檢測框。當在原圖模式拖曳出檢測框後，會跳出以下視窗。
Test Research, Inc.
TR7700 SIII Series User Guide – Software 125

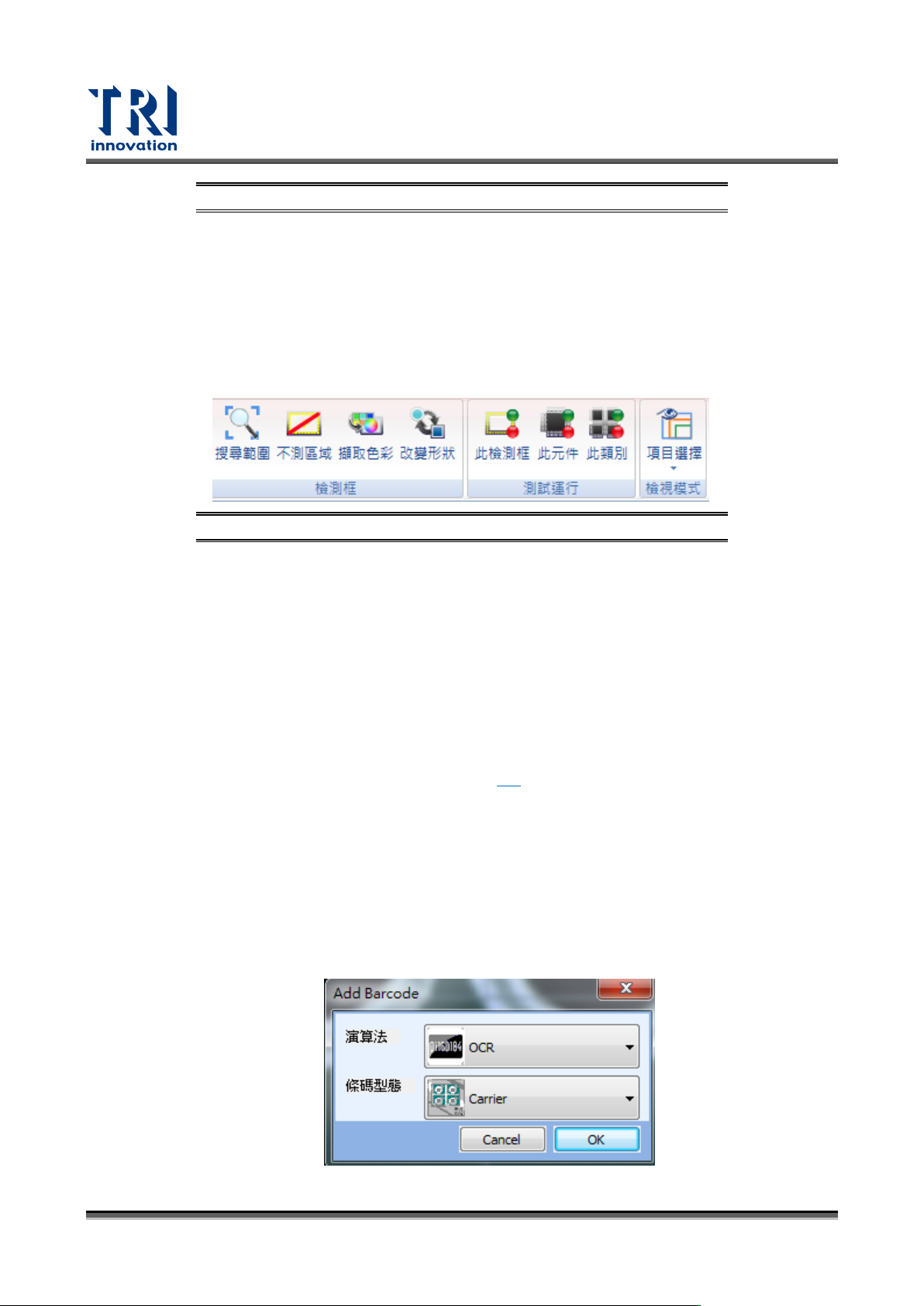

圖 184：新增條碼視窗
− 演算法：可區分為硬體條碼、OCR、一維條碼、二維條碼，二維條碼又區分
為 QR code、Data Matrix、PDF 編碼方式。
− 條碼型態：可區分為 Carrier、Board(Single)、Board (All)。Carrier 代表此條
碼為貼在治具上可以重複使用，一般為搭配小板條碼上傳客戶系統以供後續
追蹤。Board(Single)表示讀取一個條碼，套用給其他小板，全部小板都會是
相同條碼。Board(All)表示每一小板各自讀取自己的條碼，在大圖上每個位置
會有一個條碼框。
− 參數設定：
1) OCR：使用 OCR 當條碼，僅需設定相似度即可；

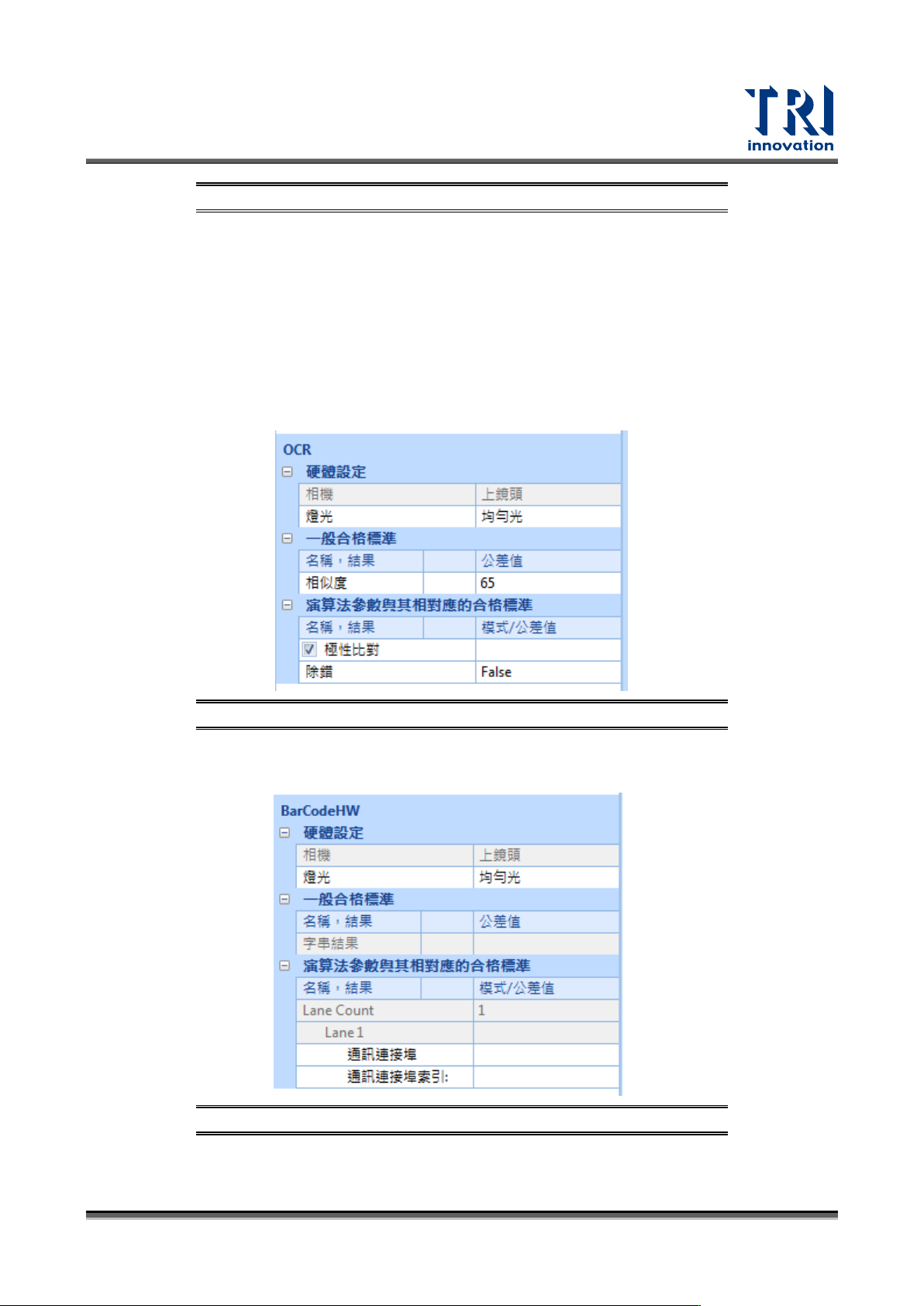

圖 185：條碼設定視窗--OCR
2) BarCodeHW ：必須設定條碼為哪一個連接埠讀取，通訊連接埠索引為設定
讀到的條碼對應到哪一個小板。
圖 186：條碼設定視窗—BarCodeHW
3) 一維條碼：
