Test Research, Inc. TR7700 SIII Series Us er Guide – Software 113 圖 161 ： [ 周邊設備 ] -- 支撐頂昇  條碼裝置：開啟條碼機功能設定視窗，請參閱 6.2 。  維修站  路徑：維修站路徑。  清除標準影像：清除維修站內的標準影像。  SFC/SECS  SFC/SECS 啟動：開啟 SFC/SECS 功能，此功能一般為搭配客製化開發，如有…

Test Research, Inc.

112 TR7700 SIII Series User Guide – Software

圖 158：校準視窗— 相機控制

圖 159：校準視窗— 校正控制

 診斷

 安全檢查：進行機台硬體方面的診斷，詳細操作與說明請參閱 6.6。

5.3.3 周邊設備

圖 160：[周邊設備]相關頁籤

 周邊設備

 支撐頂昇：開啟支撐頂昇功能設定視窗。

相機取像

選擇解析度

檢視校正水平/垂直偏移

畫面顯示十字線

調整焦距

顯示灰階

顯示景深

儲存 FOV 影像

儲存灰卡位置

移動至灰卡位置

Test Research, Inc.

TR7700 SIII Series User Guide – Software 113

圖 161：[周邊設備]-- 支撐頂昇

 條碼裝置：開啟條碼機功能設定視窗，請參閱 6.2。

 維修站

 路徑：維修站路徑。

 清除標準影像：清除維修站內的標準影像。

 SFC/SECS

 SFC/SECS 啟動：開啟 SFC/SECS 功能，此功能一般為搭配客製化開發，如有需求請

直接洽詢原廠服務人員。

5.3.4 工具

圖 162：[工具]相關頁籤

 檔案

 AOI 匯出：輸出目前的 CAD 檔。

 AOI 檢查：進行 CAD 檔的比對，可將新增的元件加入到程式中。

 CAD 轉換器：進入到 Auto Convertor 介面視窗，請參閱 2.3。

 BOM 檢查：進行 BOM 檔的比對。

 版本比對：進行同專案不同版本的比對。

 電路板版本：合併多個程式使用，可選個別程式版本。先點選小板執行此功能會出現

選擇版本式窗如下圖。

圖 163：板子版本功能視窗

 分析：

 GRR：進行機台重複性與重現性測試功能。請參閱 6.3。

Test Research, Inc.

114 TR7700 SIII Series User Guide – Software

 KAPPA：針對元件報出不良的重現性分析功能。請參閱 6.4。

 功能

 復歸 XY 平台：移動相機的平台至機台原點。

 自動載入：設定自動載入專案功能。

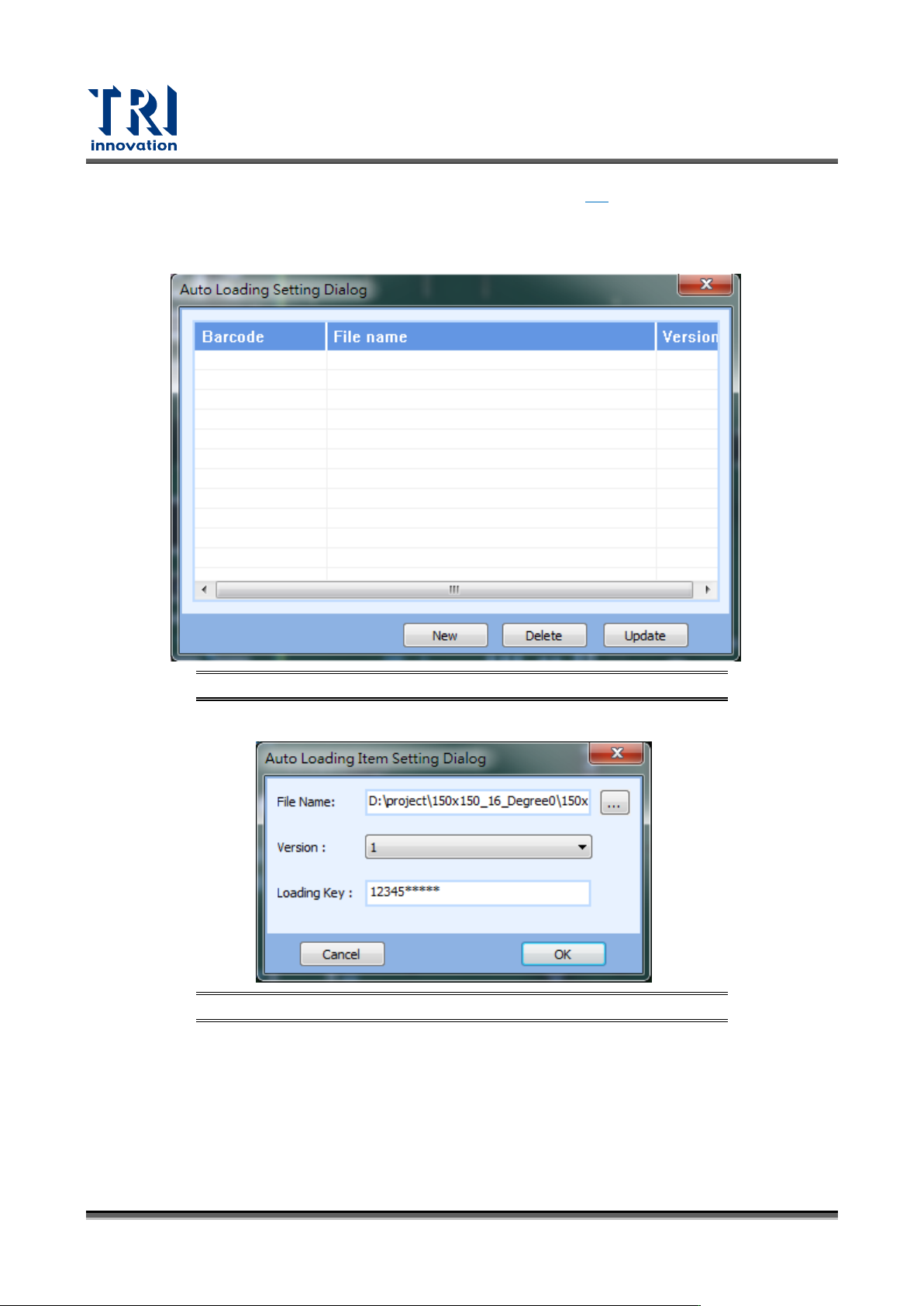

圖 164：自動載入設定視窗

− New：新增自動載入設定，可以選擇程式路徑、版本、及條碼定義。

圖 165：自動載入新增視窗

− Delete：刪除所選定的資料。

− Update：修改所選定的資料。

 框色設定：設定程式中所有框的顯示顏色。
