44 TR7700 SIII Series User Guide – Software

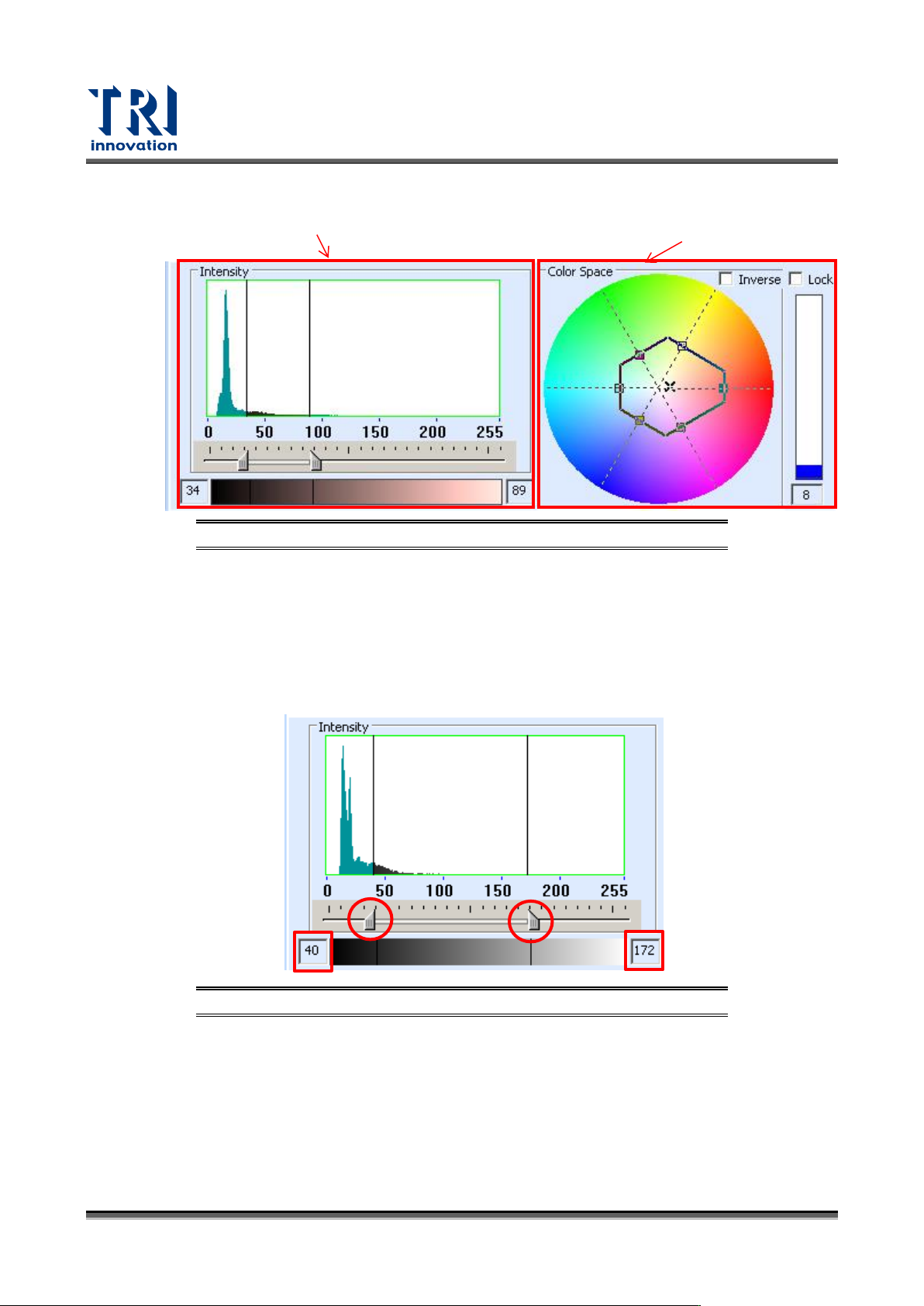

圖 62：色彩空間調整區
亮度分布圖區(Intensity)：
此區顯示出影像擷取圖的亮度分布，縱軸是像素總數，橫軸是亮度(範圍 0~255)。
使用者可以調整控制條(用滑鼠移動兩端的控制鍵或者使用滑鼠滾輪來放大、縮小
所要擷取的區域)，如下圖紅圈所標示。調整過後，下方的藍色直條圖的兩端會顯
示出所設定出來的亮度範圍，如下圖紅方塊所標示。
圖 63：色彩空間調整區- 亮度分布區
色彩空間圖區(Color Space)：
由 RGB 三個軸所組成的球面色彩分布圖。每個軸由兩個方框控制點來代表其上下
限(每個軸上的兩個方塊僅能在所在的軸上移動)，而所圍出來的交集區即為選取色
彩範圍，預設為全選。另外，X 符號是選色區域交集中心點，為區域代表色。使用
者可以拖曳中心點來移動交集區、雙點擊中心點來全選色彩空間或用滾動滑鼠中鍵
色彩空間圖區
亮度分布區
Test Research, Inc.
TR7700 SIII Series User Guide – Software 45
來放大/縮小交集區。勾選“反向”可反選色彩(選擇交集區外的顏色)，而勾選“鎖定”
可以固定目前所選取的顏色區塊。另外，右方的直條與數字顯示出所濾出色彩的面
積占擷取圖的比例。

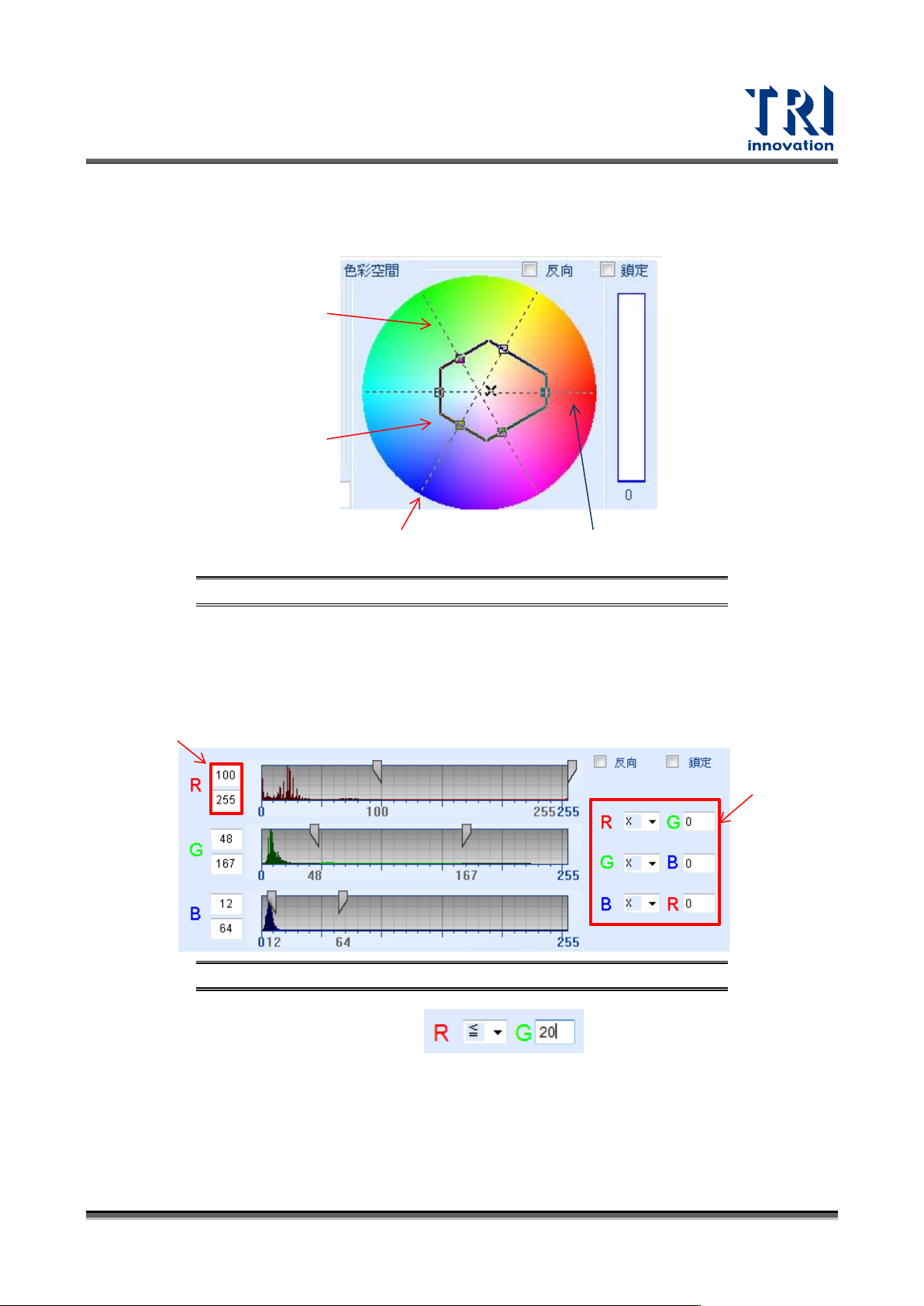

圖 64：色彩空間調整區- 色彩空間圖區
一般使用色彩空間法進行代料影像處理的檢測框包括：Chip、Lead 與 Pad 框...等。
3. RGB 法：
以 RGB 三軸為座標系，所構成的空間來當作色彩區間。另外提供不同顏色間的關係式
來做有效的濾除雜訊。
圖 65：RGB 方法
例如：要設定 20 則可設定為 。
Ｇ軸
B 軸
Ｒ軸
選色交集區
色彩強度上下限
色彩關係式
Test Research, Inc.
46 TR7700 SIII Series User Guide – Software
3.5 檢測框的比對方式
TRAOI 的檢測框測試方式，主要分為幾何學特徵比對、標準化相關性比對、明暗/色彩分布比
對以下三種。
1. 幾何學特徵比對：
選擇一個正常的元件影像作為比對樣本，調整權重與門檻值後擷取其特徵輪廓，然後
將待測元件影像與其樣本特徵輪廓進行比對，檢測是否達到設定值。利用這個原理進
行檢測的框例如 PatMatch、OCV、OCR….等框。
2. 標準化相關性比對：
選擇一個正常的元件影像作為比對樣本，調整權重與門檻值後將待測元件影像與其樣
本進行逐步的畫素(Pixel)灰階值比對，檢測是否達到設定值。利用這個原理進行檢測的
框例如 CorMatch…等框。
3. 明暗/色彩分布比對：
計算檢測框內明暗/色彩分布的比例是否達到設定值。利用這個原理進行檢測的框例如
Void、Bridge…等框。
