Test Research, Inc. 36 TR7700 SIII Series User G uide – Software 9) 點選 並選擇 Y 軸，此時系統會在 IC 元件上排最右邊的導腳 上也產生另外 一個導腳框。 圖 47 ：鏡射複製 導腳框 10) 點選這兩個導腳框後，再 次按下 。 11) 此時系統會自動跳出增加 導腳框的視窗。輸入這兩個導腳框 間總共要產生的導腳框數 量 ( 需包含已選擇 的兩個導腳框 ) ，然後 按…
Test Research, Inc.
TR7700 SIII Series User Guide – Software 35

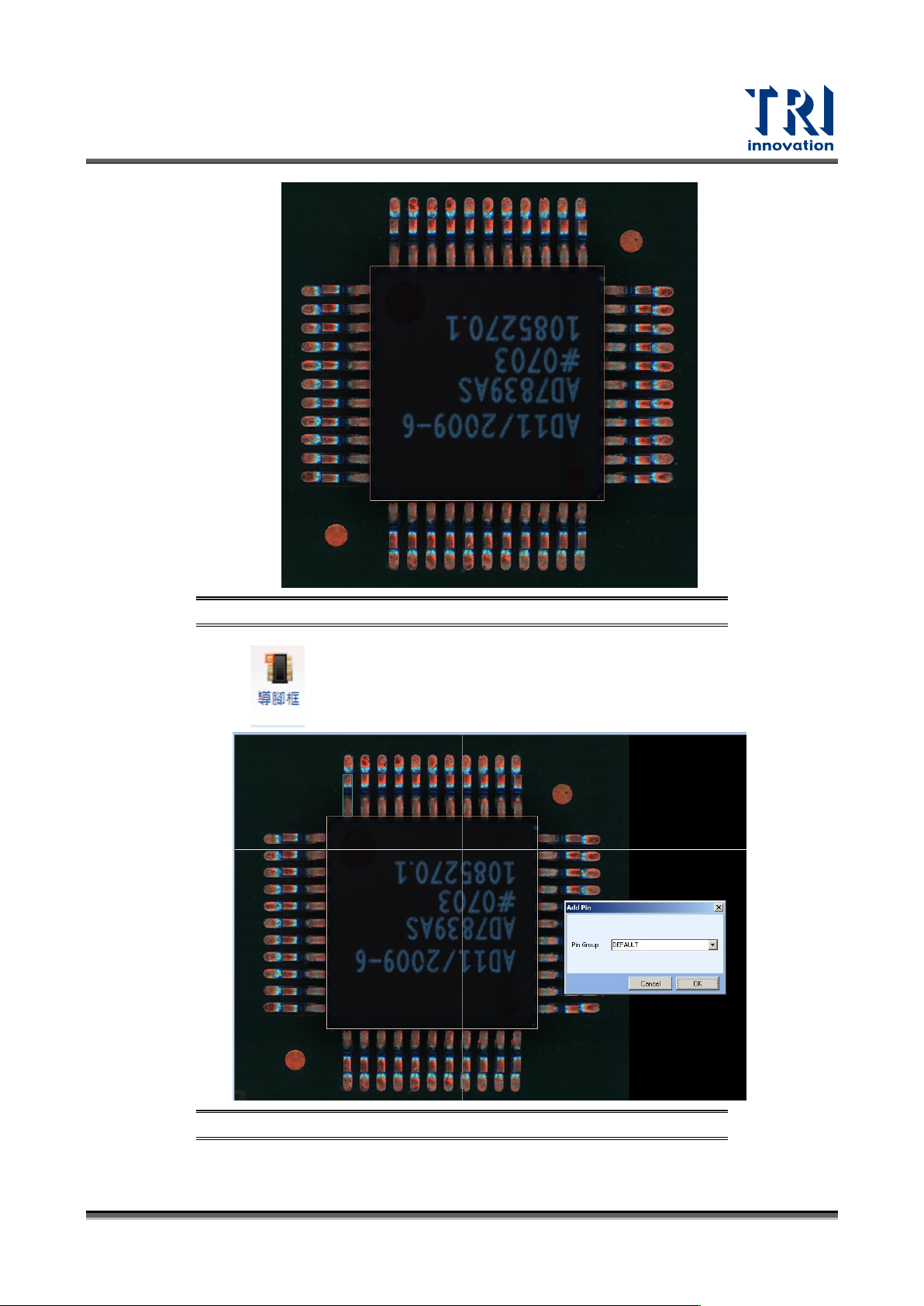

圖 45：調整檢測框與元件大小相符- IC 元件
7) 接著，點選 後，在 IC 的導腳上排最左邊的導腳上拖曳出檢測框，如下圖所示。
圖 46：調整檢測框與元件大小相符- IC 元件
8) 輸入導腳框的群組名稱後，按下”OK”。
Test Research, Inc.
36 TR7700 SIII Series User Guide – Software
9) 點選 並選擇 Y 軸，此時系統會在 IC 元件上排最右邊的導腳上也產生另外
一個導腳框。
圖 47：鏡射複製導腳框
10) 點選這兩個導腳框後，再次按下 。
11) 此時系統會自動跳出增加導腳框的視窗。輸入這兩個導腳框間總共要產生的導腳框數
量 (需包含已選擇的兩個導腳框)，然後按下”OK”。
圖 48：產生多個導腳框視窗
12) 系統會依照先前的設定，產生出導腳框。
Test Research, Inc.
TR7700 SIII Series User Guide – Software 37
圖 49：在同一排產生多個導腳框
13) 此時，再次選取上排所有的導腳框後，點選 並選擇 X 軸，系統會在ＩＣ
元件的下方一排導腳上產生導腳框。
圖 50：鏡射多個導腳框
14) 接著，選取上下兩排所有的導腳框，點選 並選擇 90 度，系統會在ＩＣ
元件的左右兩排導腳上產生導腳框。
