Chapter 8

Chapter8.

Line Modeler

8.1. Line Modeler主要功能

Line Modeler的主要功能如下：

 作业线登记(Line Registration)

 新作业线的创建

 特定作业线的删除

 修改特定作业线的信息

*仅限于Global EasyOLP的Line Modeler。

 作业线设置(Line Settings)

 添加特定作业线的设备

 从特定作业线中删除设备

 复制特定设备后，添加和特定设备相同的设备

 往上移动特定设备

 往下移动特定设备

 装置设置(Device Setup)：

 通过装置设置添加新装置(device)

 从装置设置中删除特定装置(device)

 在装置设置复制特定装置(device)后，添加和特定装置(device)相同的装置

(device)

*仅限于Global EasyOLP的Line Modeler。

 设备设置(Machine Setup)：

 通过设备设置添加设备型号(machine template)

 从设备设置中删除特定设备型号(machine template)

8-2

lvswG}]

 在设备设置复制特定设备型号(machine template)后，添加和特定设备型号

(machine template)相同的设备型号(machine template)

*仅限于Global EasyOLP的Line Modeler。

 针对特定作业线实现全局与作业线之间的信息一致(Line Synchronization)

 通过贴片机设备的环境配置文件进行信息更新(System Update)

8.2. Line Modeler对话框

Line Modeler GUI主要由下列3部分组成，即作业线设定、装置设置及设备设置。作

业线设定则由作业线的树状视图与作业线的设备组成。

装置的设定内容由作业现场装置清单构成，设备的设定内容则由设备模板构成。

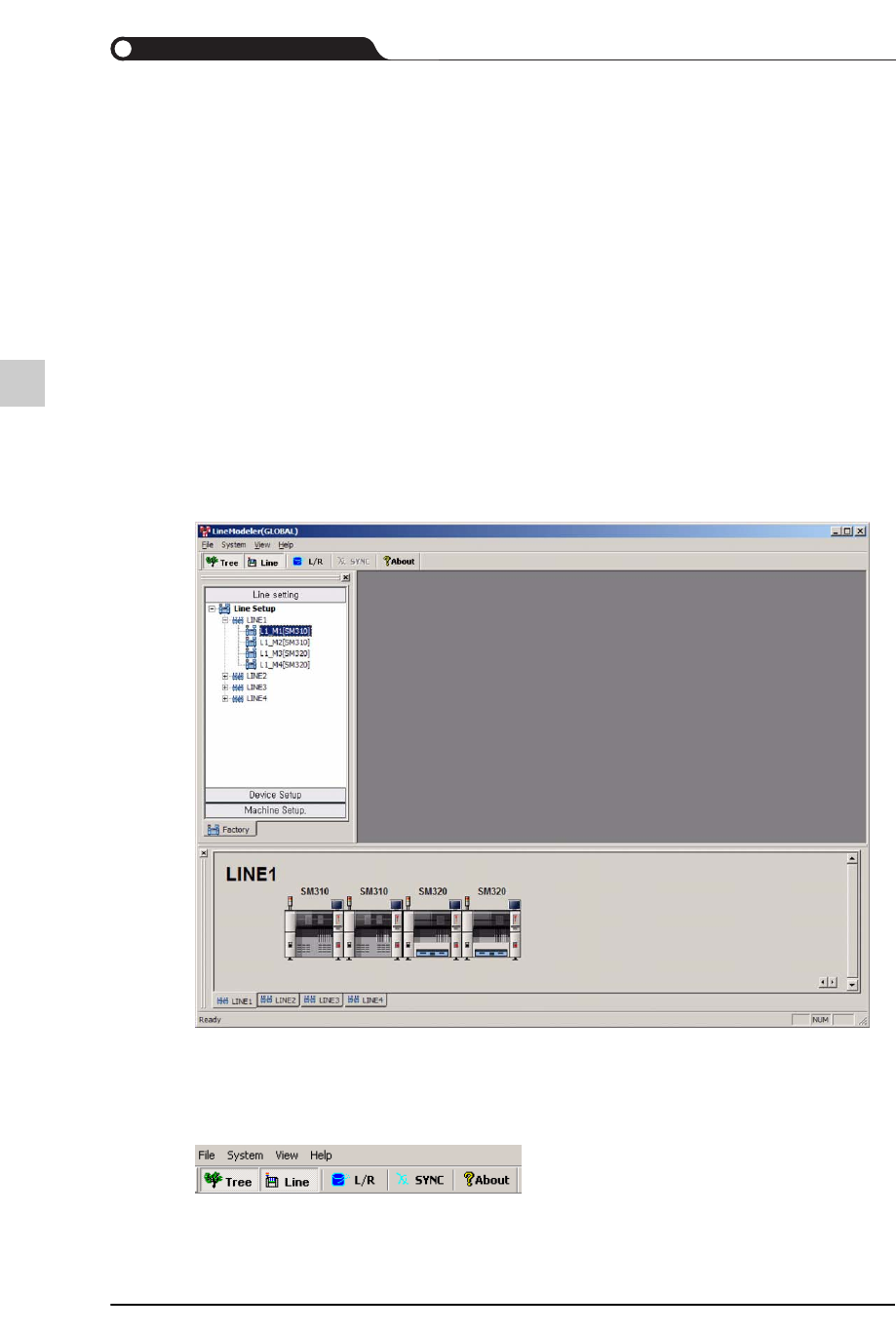

Line Modeler的主要GUI如下。

8.2.1. Line Modeler 菜单结构

使用者可以利用下列Line Modeler的菜单与工具条执行所需要的功能。

8-3

Line Modeler

 Tree

树状视图转换键(Tree toggle button)可以显示或隐藏工厂(Factory)的树状视图。

 Line

作业线转换键(Line toggle button)可以显示或隐藏具有一致性的特定作业线的设

备配置。

 L/R

作业线登记键(Line registration button)可以显示或隐藏作业线登记对话框(Line

registration dialog)以便配置(创建/删除 /更改 )作业线。

 SYNC

同步键(SYNC button)可以在全局与作业线之间维持工厂设置(factory settings)
