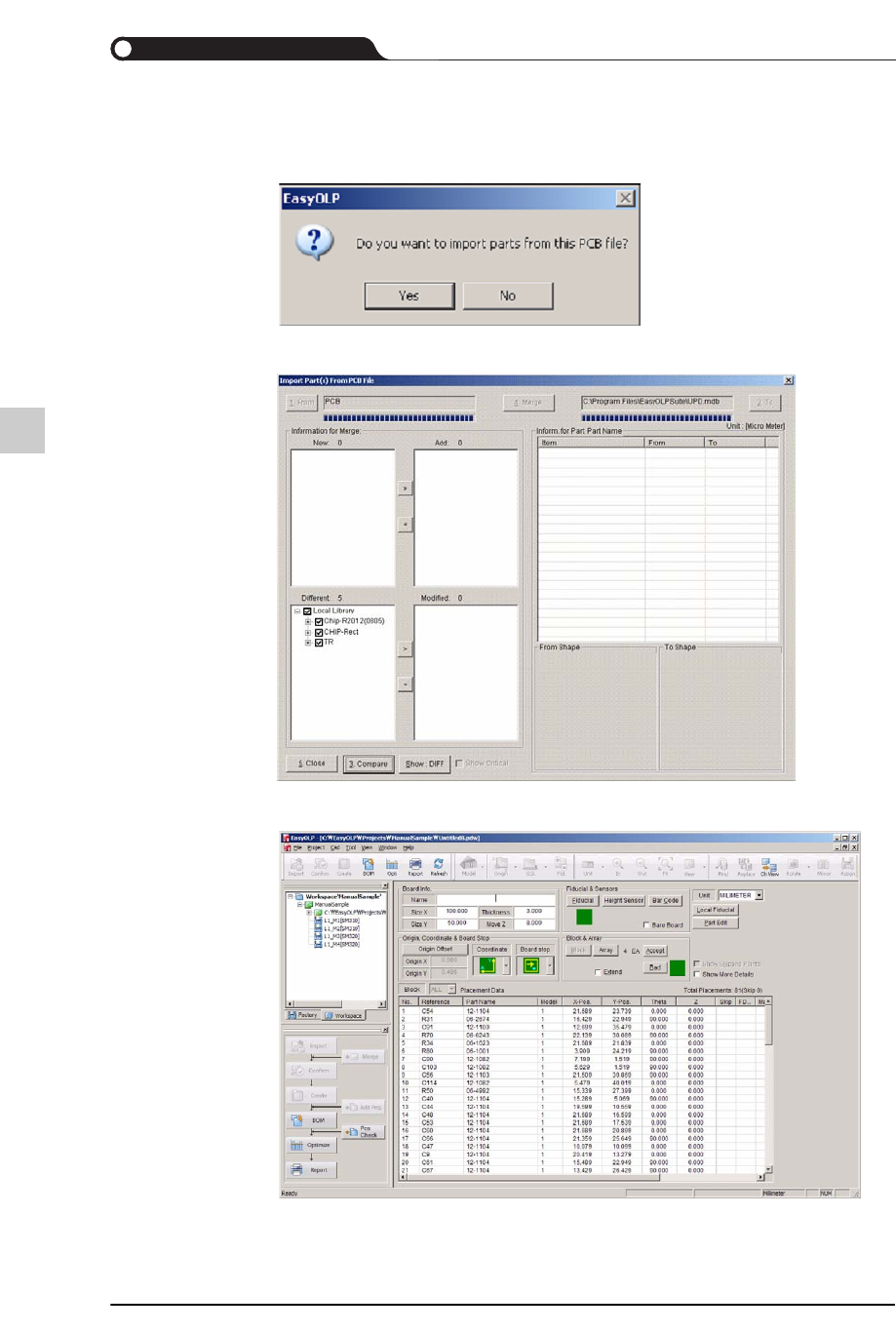

STEP3. 单击<是(Y)>或<否(N)>键完成了阵列设定作业后，从PCB文件读入元件信
息。
单击<是(Y)>键时，将出现元件读入画面。
正常地读入文件后，将在List View区显示PCB文件的内容。
9-19
EasyOLP

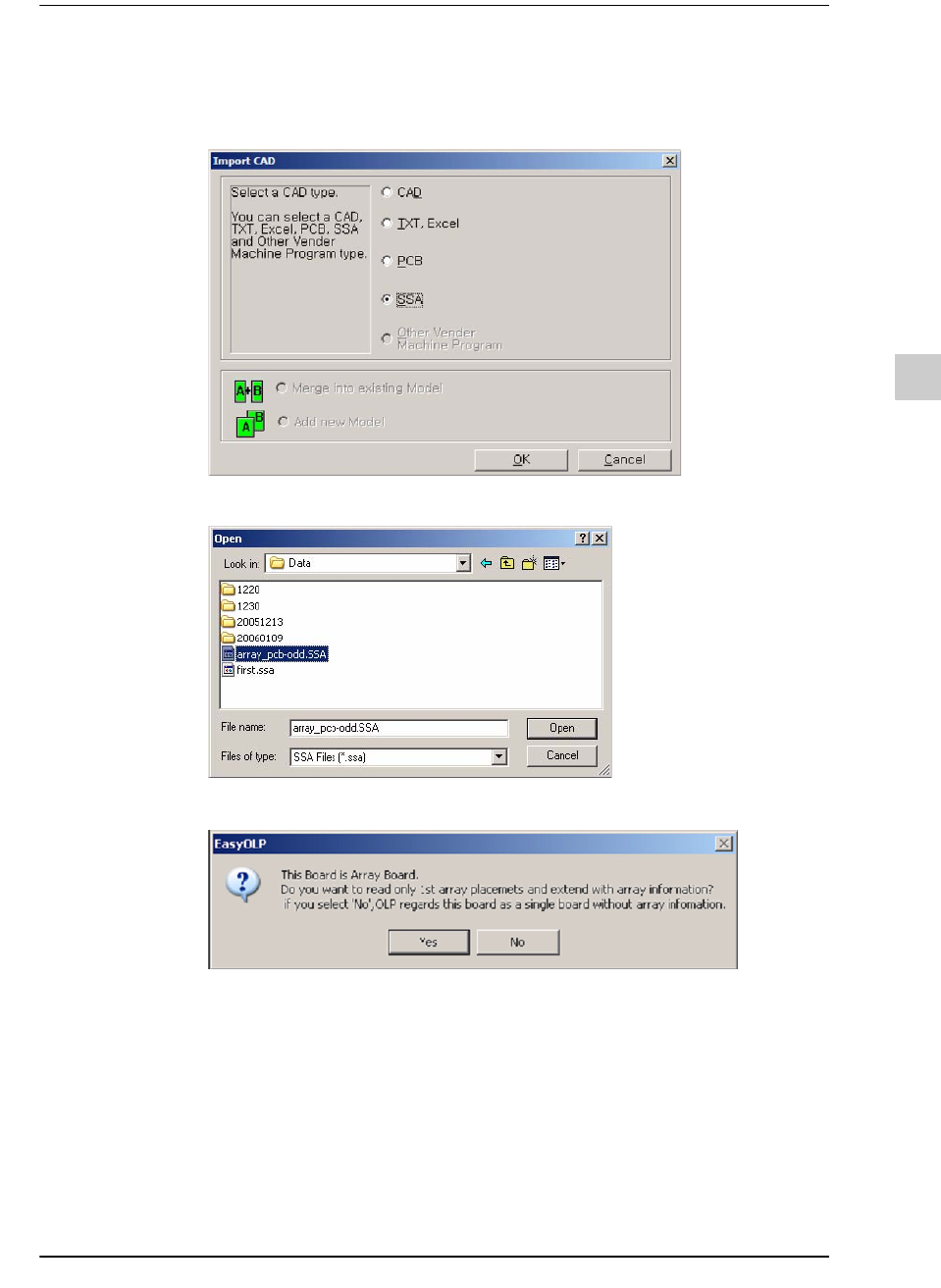

9.3.1.5. SSA 文件的读入
STEP1. 选择SSA选项后单击<OK>键。
STEP2. 选择SSA文件后单击<打开(O)>键。
STEP3. 文件包含阵列信息时，将弹出下列对话框。
正常地读入文件后，将在List View区上显示SSA文件的内容。
Yes
仅读入第一个阵列的贴装点，根据阵列信息而构建阵列PCB。
No
读入整体阵列的贴装点后构建单一PCB。
