9-7 EasyOLP STEP3. 该 CAD 文件将显示在 B oard V iew 画面上。 STEP4. 如果在元件 DB 上具有相应于 Im port 文件的元件信息， 将如屏幕所示显示 出元件形状， 如果元件 DB 上没有元件信息， 该元件将以黄色矩形的形式 显示。 9.3.1.2. TXT 文件的 Import STEP1. 选择了 “TXT 、 Excel” 选项后单击 <O K> 键。
9-6
lvswG}]
lvswG}]
9.3.1.1. CAD文件的读入 (Import)
STEP1. 选择CAD选项时，可以设定CAD文件的类型。设定了需要Import的CAD文
件类型后单击<OK>键。
STEP2. 指定CAD文件后单击<打开(O)>键。
Other Vender
Machine
可以指定其它厂商设备所使用的文件。登记 CAD接口许可码后成为激
活状态。
可以在Help菜单选择 “About EasyOLP”后出现的对话框中登记并执行
CAD文件接口许可码。
Merge into
existing
Model
如果选择了该选项，则在合并 PCB、TXT/Exl、SSA文件时将在已打开
的文件的装贴点清单上加上被合并文件的装贴点清单。
Add New
Model
如果选择了该选项，则在合并 PCB、TXT/Exl或SSA文件时将在已打开
的文件的装贴点清单上加上被合并文件的装贴点清单，但该文件不是已
设定的PCB型号而是其它的PCB型号。可以在为了进行混流生产而需
要把互不相同的两个型号制成单一PCB文件并进行作业时使用。
9-7
EasyOLP

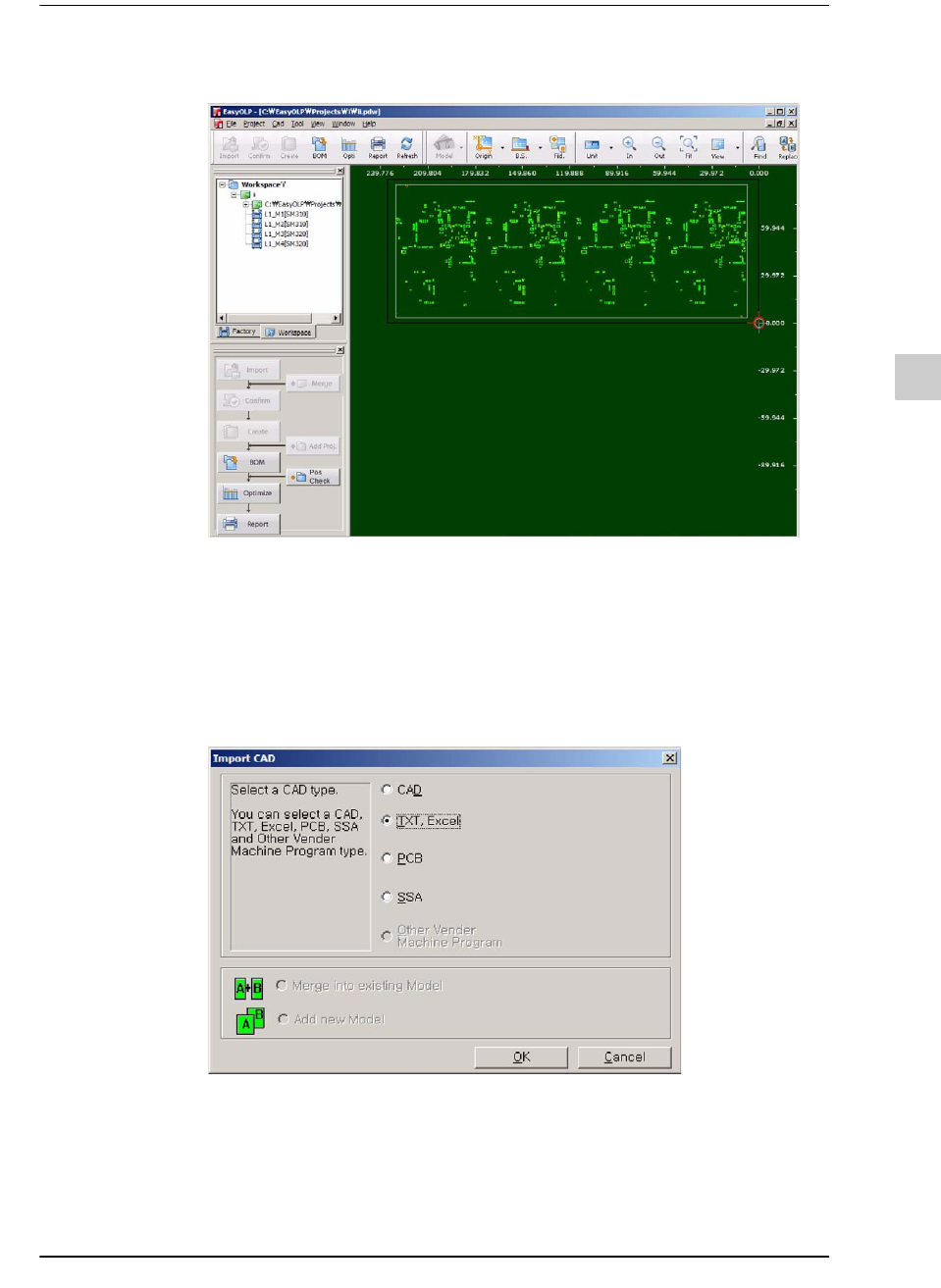

STEP3. 该CAD文件将显示在Board View画面上。
STEP4. 如果在元件DB上具有相应于Import文件的元件信息，将如屏幕所示显示
出元件形状，如果元件DB上没有元件信息，该元件将以黄色矩形的形式
显示。
9.3.1.2. TXT文件的Import
STEP1. 选择了“TXT、Excel”选项后单击<OK>键。
9-8
lvswG}]
lvswG}]
STEP2. 选择了相应的文本文件后单击<打开(O)>键。
STEP3. 设定栏目分隔符(Column separation)、注解行指示符(Comment line
indication)及定界符 (Delimiter indication)后，单击<Next>键。
Path
显示拟读入文件的路径。
Data 区 显示拟读入文本文件的内容。可以利用鼠标选择特定数据后
直接修改。
Column
separation
指定栏目分隔符，使其和 Data区的栏目分隔符一致。栏目分
隔符如下。
Space 空格字符
Tab Tab字符。
User 使用者指定字符
