9.5. CAD

CAD菜单只能在Board View模式下使用。在List View模式下，CAD菜单的所有子菜

单处于非激活状态。

CAD菜单包括下列子菜单。

 View

 Model

 Zoom

 Rotate

 Mirror

 Origin

 Board Stop

 Fiducial Mark

 Unit

 Find Part

 Replace

 Color

 Assign Machine

 Change View

 Shape Centroid Offset

 Theta Adjust

 Gerber

9.5.1. View

STEP1. 选择显示在Board View区的选项。每次利用鼠标单击各选项即可选择(圈

选该选项左边的选框)或解除(不圈选该选项左边的选框)该选项。

9-47

EasyOLP

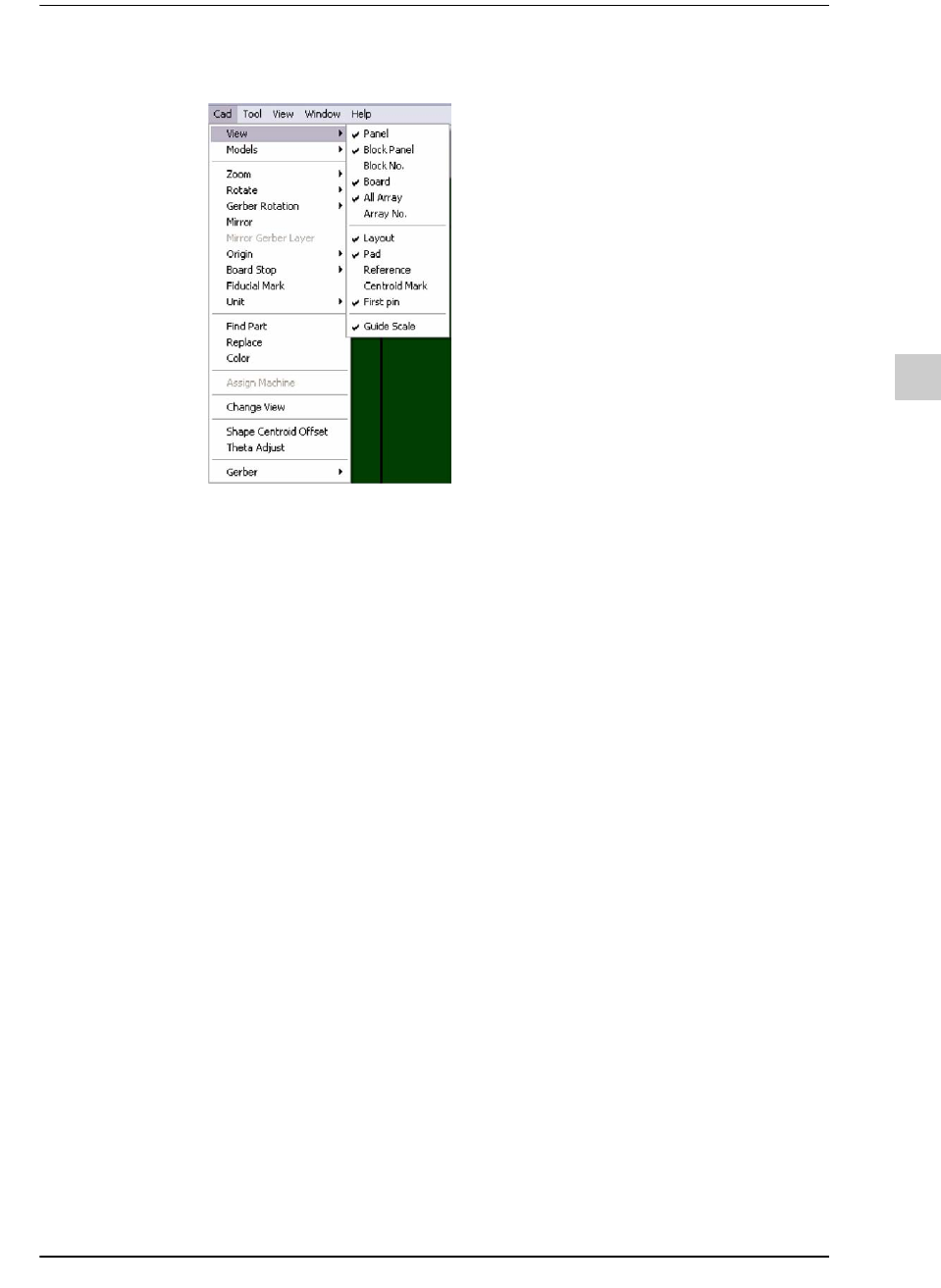

STEP2. 选择CAD > View菜单后，将出现下列选项。

各选项的说明如下。

9.5.2. Model

如果是混流生产则选择目标型号。

详细内容请参阅[9.12. 混流生产,第 9-163页]

9.5.3. Zoom

STEP1. 可以选择是否在Board View区放大或缩小显示PCB。

Panel

面板(Panel)的外廓线。

Board

电路板的外廓线。

Layout

元件外廓线。

Pad

元件的焊垫(进行焊接的部位)。

Reference

参照码。

Array No.

Array编号。如果不是Array PCB，则选择与不选择之间没有

差异。

Centroid

Mark

贴装点的位置。选择时，PCB文件的各元件坐标将以点显示。

All Array

整个Array PCB。元件贴装数量较多时，把整个Array PCB显

示到屏幕需要较多时间。解除本选项时，由于屏幕仅显示第一

个单位PCB而得以节省时间。

First pin

把各元件的1号引脚标示成其它颜色。

9-48

lvswG}]

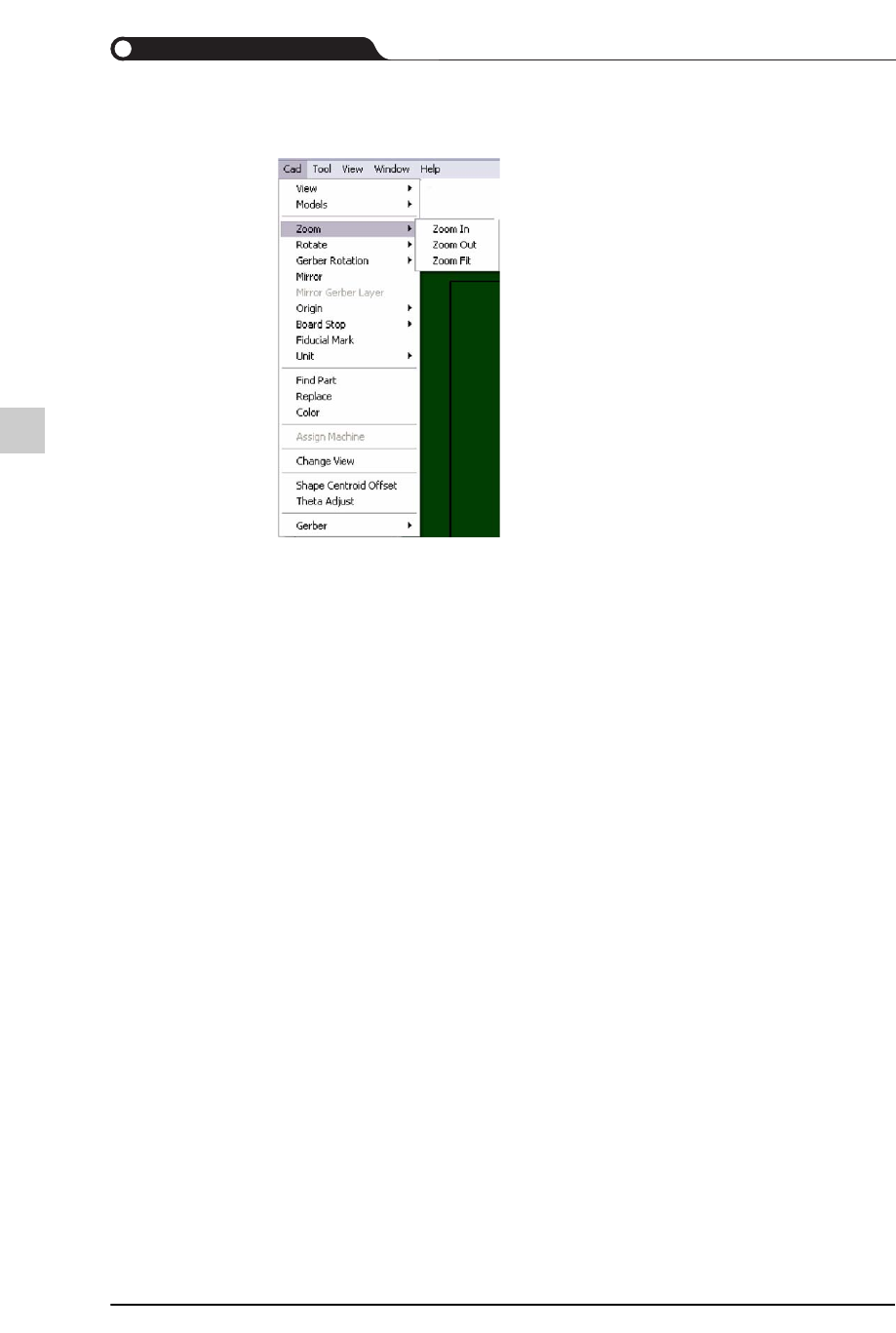

STEP2. CAD > Zoom 菜单时，将出现下列选项。
