9-171
EasyOLP
9.12.2.15.优化结果
优化结果窗口上将如下图显示出所有型号的预测结果。但是和多重电路板不同的
是，所有的型号被包含在一个PCB里。
9.12.3. 型号标志设定
为了进行混流生产，需要设定出可以识别各型号的标志。此时称其为型号标志设
定。
下图是设定型号标志的对话窗口。包括了针对单一型号进行设定作业的“单点设定”
与针对各别型号进行设定作业的“各点设定”。
9-172
lvswG}]
lvswG}]
详细内容清参阅“MMI的型号标志设定”。某些贴片机设备不支持混流生产，该信息
设定将无意义，此时不会创建工作文件。
9.12.4. Block to Model
设备把型号与区块的概念视为一个概念。因此两者可以互换，其规则如下。
1) Block to Model
2) Model to Block
9-173
EasyOLP
9.12.4.1. Block to Model
使用区块时，为了将其转换到型号儿需要选择“Tool”菜单的“Block To Model”菜单。
此时，各区块分别转换成各自的型号。当前区块的最大数量为4个，型号数量则是2
个，因此第三个与第四个区块的信息将消失。
区块的偏置信息也会消失，即使转换成型号的区块重新转换成区块，区块偏置也会
消失。

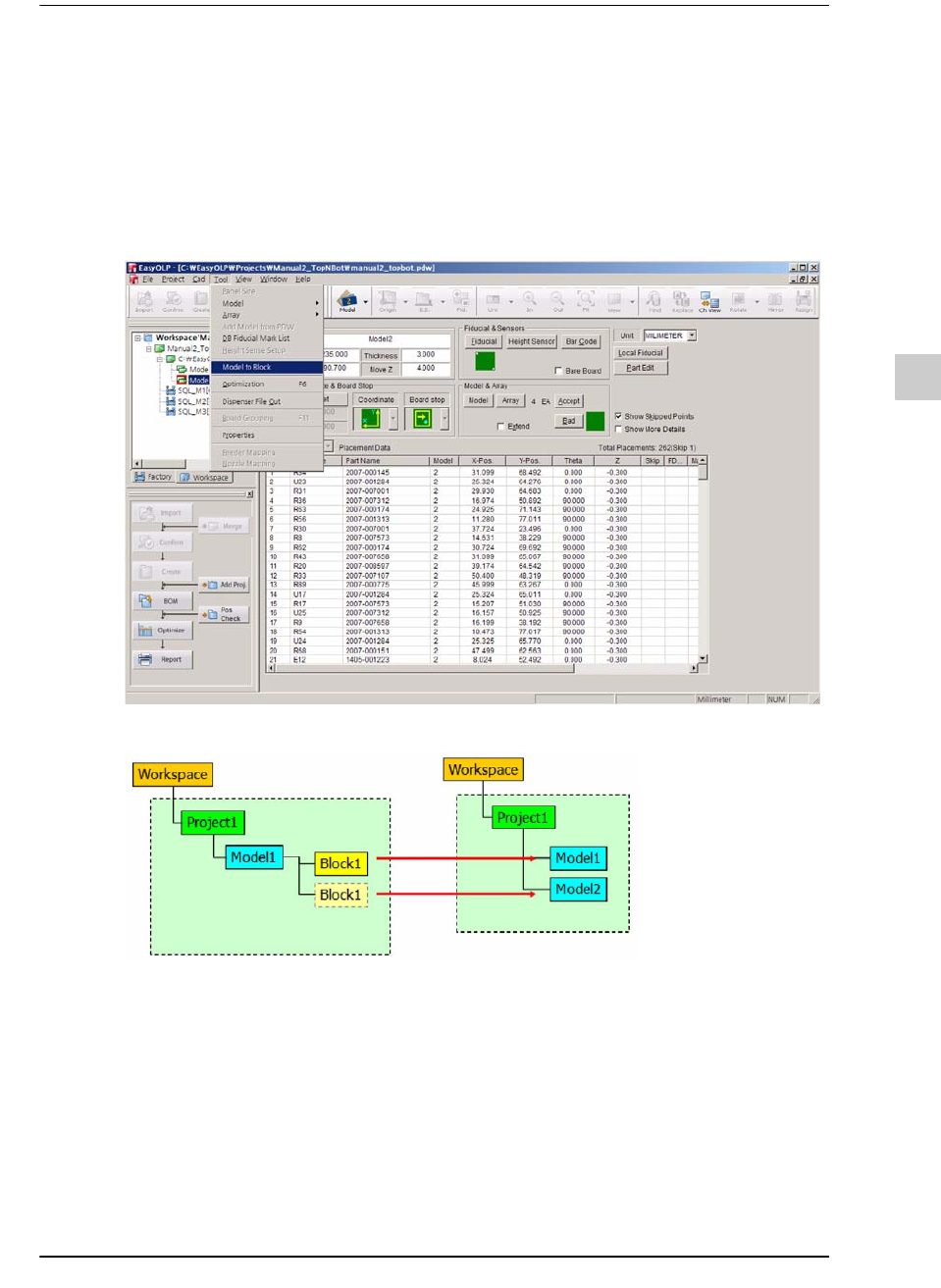

该图形显示了从区块转换到型号的情形。
9.12.4.2. Model to Block
即使正在使用型号，也可以把它转换成区块。
各型号被换换成区块，2个型号全部被转换成2个区块。
