9-45 EasyOLP 喂料器配置信息文件 (*.mfb) 的创建方法如下。 STEP1. 依序单击 T ool > Optimization 。 STEP2. 在 FeederBase 选项卡单击 <Export All FB's> 键。 STEP3. 设定了储存位置与文件名后， 单击 < 储存 (S )> 键。 <Print to File> 打印到文件。 输出的文件是文本格式 …
9-44
lvswG}]
lvswG}]

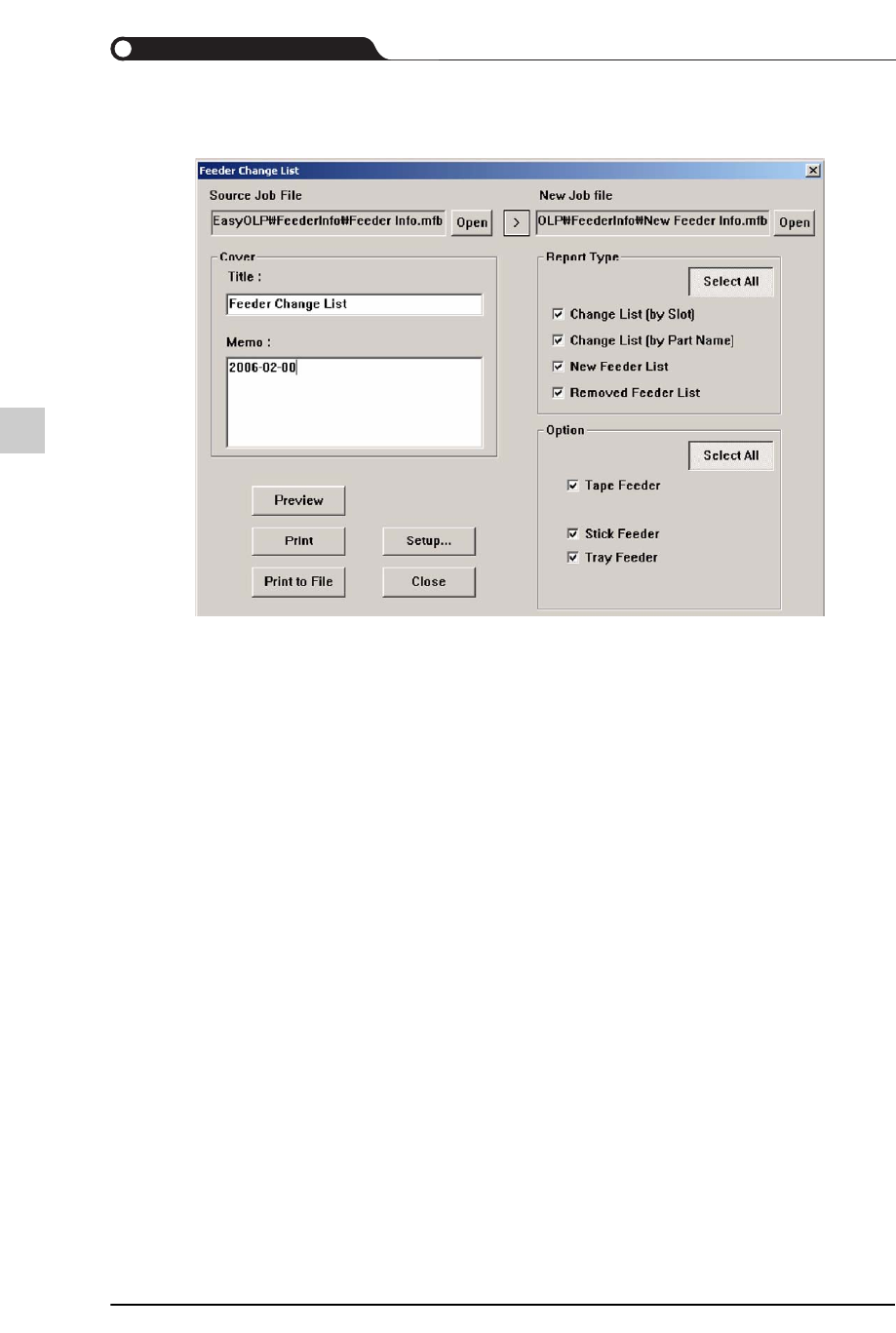

选择
Project > Job Change Report
菜单时，将弹出喂料器配置更改通知单设定对话框。
各设定栏目的说明如下：
各键的说明如下。
Source Job File
当前配置的喂料器配置设定文件。
New Job File
新适用的喂料器配置设定文件。
Title
报告主题。
Memo
显示在封面上的便笺。
Change List(By Slot)
在按照各设备的喂料器底座Index进行排序的清单上指出更改
的喂料器信息。
Change List
(By PartName)
在按照所用元件名进行排序的清单上指出更改的喂料器位置信
息。
New Feeder List
显示了由于现有项目没有使用而需要新添加到新项目的喂料器
清单。
Removed Feeder List
显示出现有项目中由于不被新项目使用而需要优先清除的喂料
器清单。
Tape Feeder
显示带式喂料器信息。
Stick Feeder
显示管式喂料器的元件配置信息。
Tray Feeder
显示托盘式喂料器的元件配置信息。
<Preview>
预览画面。在预览画面单击 <Print>键就能进行印刷。
<Print>
开始印刷。
9-45
EasyOLP

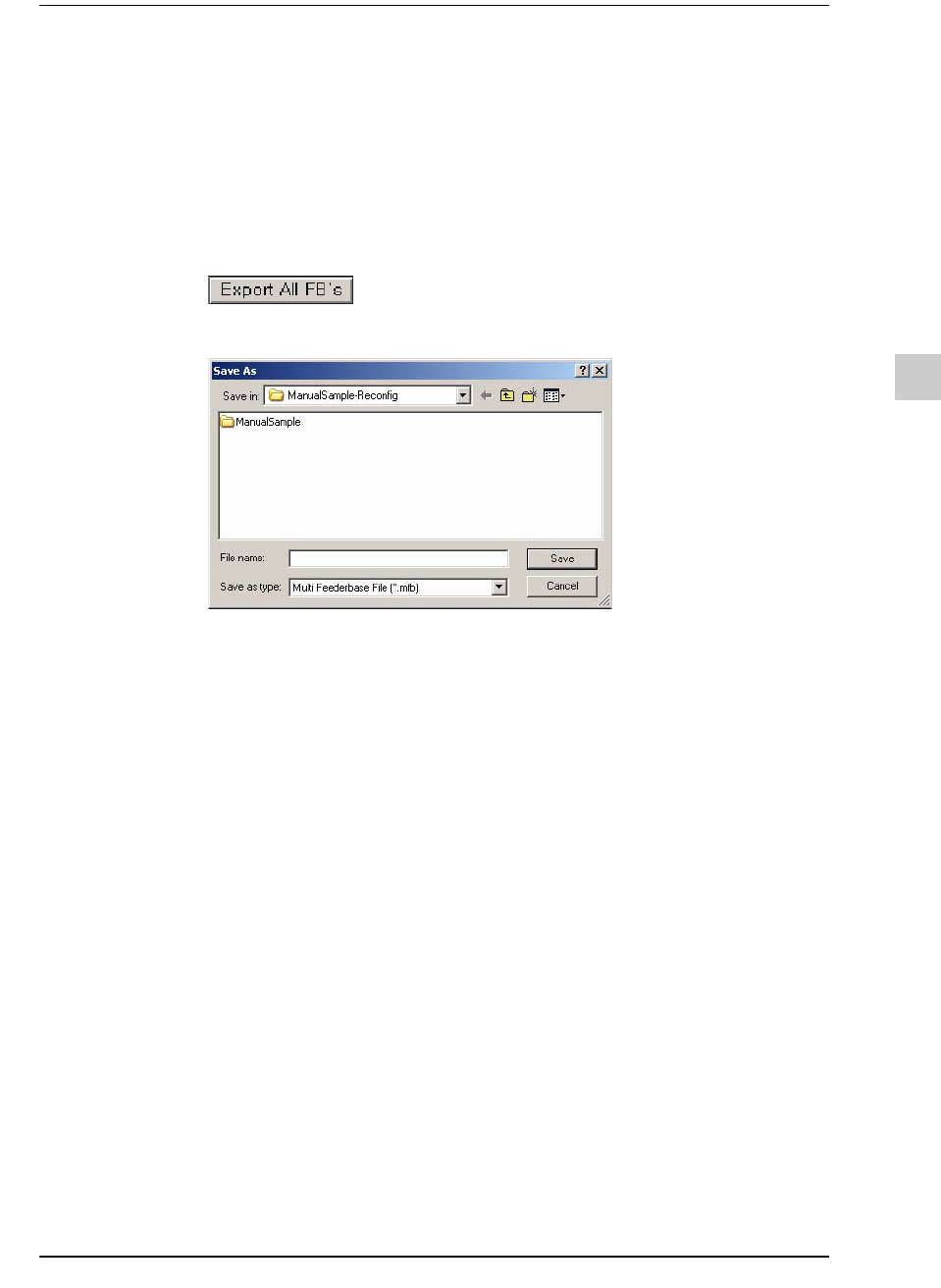

喂料器配置信息文件(*.mfb)的创建方法如下。
STEP1. 依序单击Tool > Optimization。
STEP2. 在FeederBase选项卡单击<Export All FB's>键。
STEP3. 设定了储存位置与文件名后，单击<储存 (S)>键。
<Print to File>
打印到文件。输出的文件是文本格式 (*.txt)。
<Setup>
设定打印机选项。
9-46
lvswG}]
lvswG}]
9.5. CAD
CAD菜单只能在Board View模式下使用。在List View模式下，CAD菜单的所有子菜
单处于非激活状态。
CAD菜单包括下列子菜单。
View
Model
Zoom
Rotate
Mirror
Origin
Board Stop
Fiducial Mark
Unit
Find Part
Replace
Color
Assign Machine
Change View
Shape Centroid Offset
Theta Adjust
Gerber
9.5.1. View
STEP1. 选择显示在Board View区的选项。每次利用鼠标单击各选项即可选择(圈
选该选项左边的选框)或解除(不圈选该选项左边的选框)该选项。
