19-13 优化 (Optimization) 19.6. 优化并检查其效果可以执行优化并检查其效果。优化并检查其效果的顺序如下。 STEP1. 在 Optimization 对话框单击 Result 选项卡。 STEP2. 单击 Optimization 对话框下端中央的 <Run Optim ization> 键后检查优化效果。屏幕上端条状图的高度表示各设备在处理一个 PC B 时所需要的时间 ( 循环时间： …

19-12

lvswG}]

19.5. 其它栏目的设定

针对作业线均衡化及优化的相关栏目进行设定。

各栏目的详细说明请参阅Section [9.6.9. Option Tab,第 9-103页 ]。

19-13

优化(Optimization)

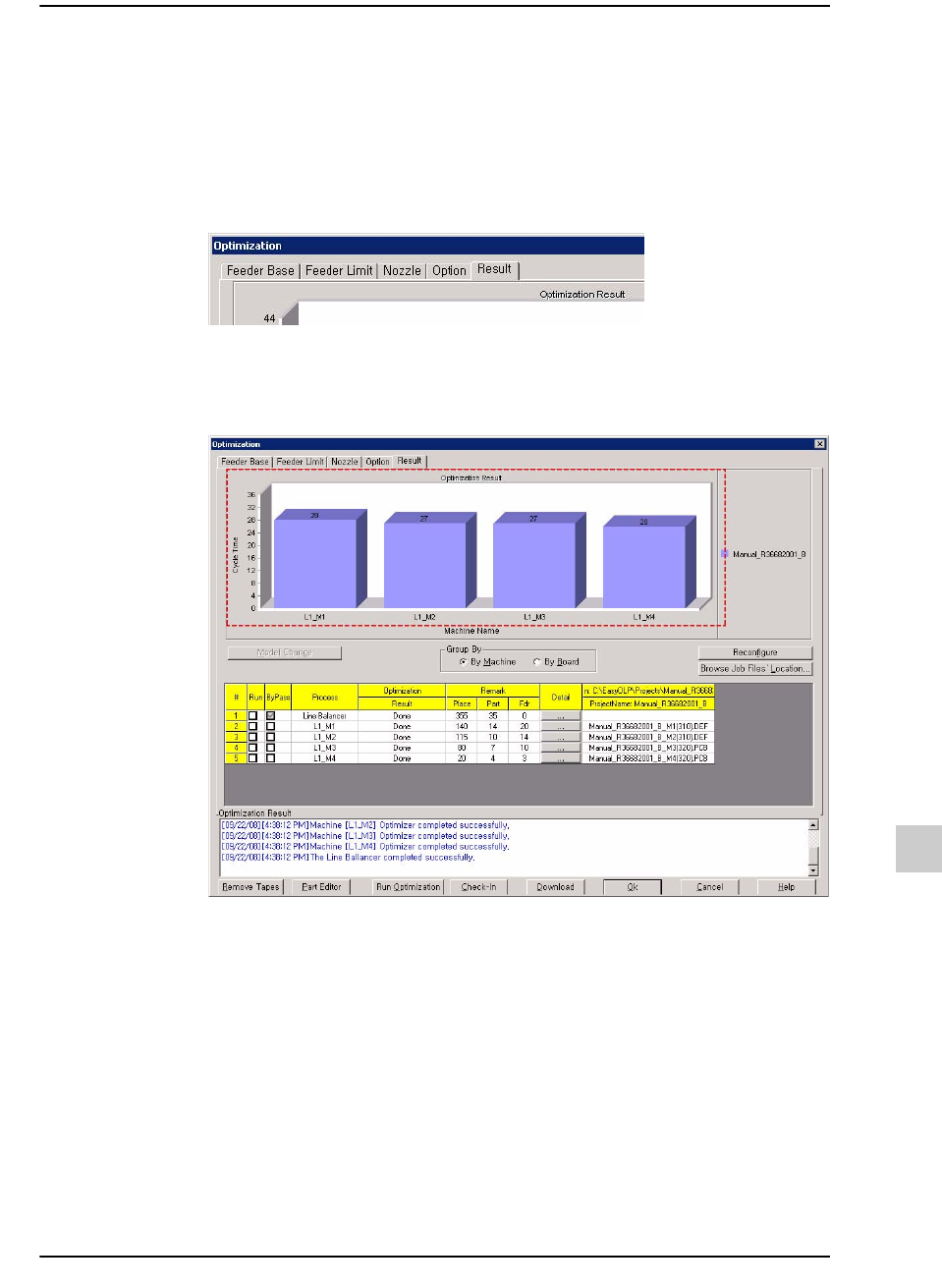

19.6. 优化并检查其效果

可以执行优化并检查其效果。

优化并检查其效果的顺序如下。

STEP1. 在Optimization对话框单击Result选项卡。

STEP2. 单击Optimization对话框下端中央的<Run Optimization>键后检查优化效

果。屏幕上端条状图的高度表示各设备在处理一个PCB时所需要的时间(

循环时间：Cycle Time)。因此条状图的高度越接近，表示其效果越好。

STEP3. 条状图的高度差异较大时，将在较高条状图所指示的设备上出现PCB迟滞

现象。此时需要参考下一节的[19.7. 重新指定喂料器后重新进行优化,第

19-14页 ]说明修改指定给设备的喂料器，然后反复进行优化作业到出现满

意的结果为止。

19-14

lvswG}]

19.7. 重新指定喂料器后重新进行优化

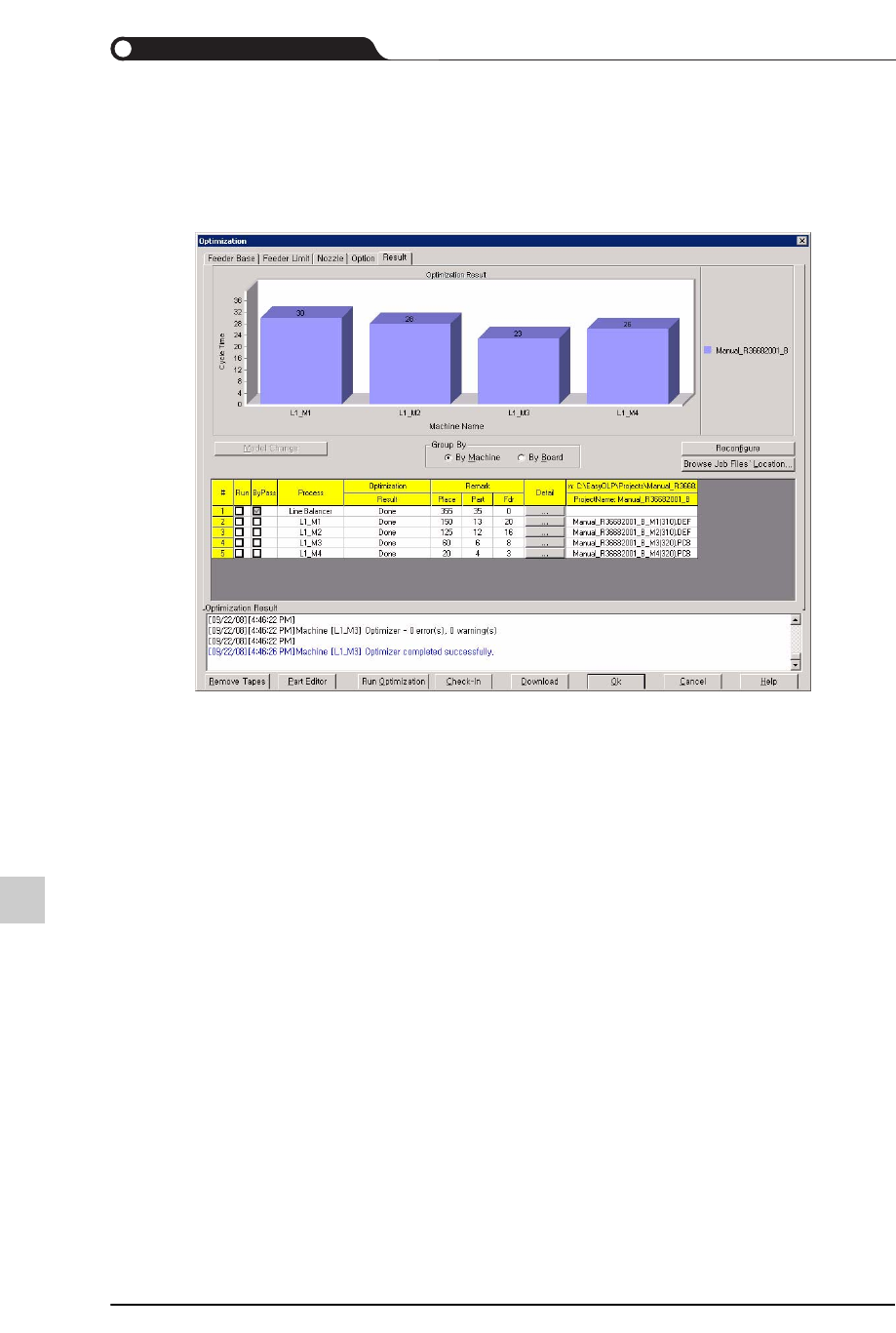

如下图所示优化作业的效果不理想时，需要修改指定给设备的喂料器后重新进行优

化，直到获得满意结果为止。

喂料器的重新指定及重新优化顺序如下。

STEP1. 在Optimization对话框单击Result选项卡。

STEP2. 单击屏幕右侧中间位置的<Reconfigure>键。

STEP3. 在Reconfig Feederbase对话框单击优化效果条状图中条高最高的设备的选

项卡。
