EasyOLP
9.3.1.4. PCB文件的读入(Import)

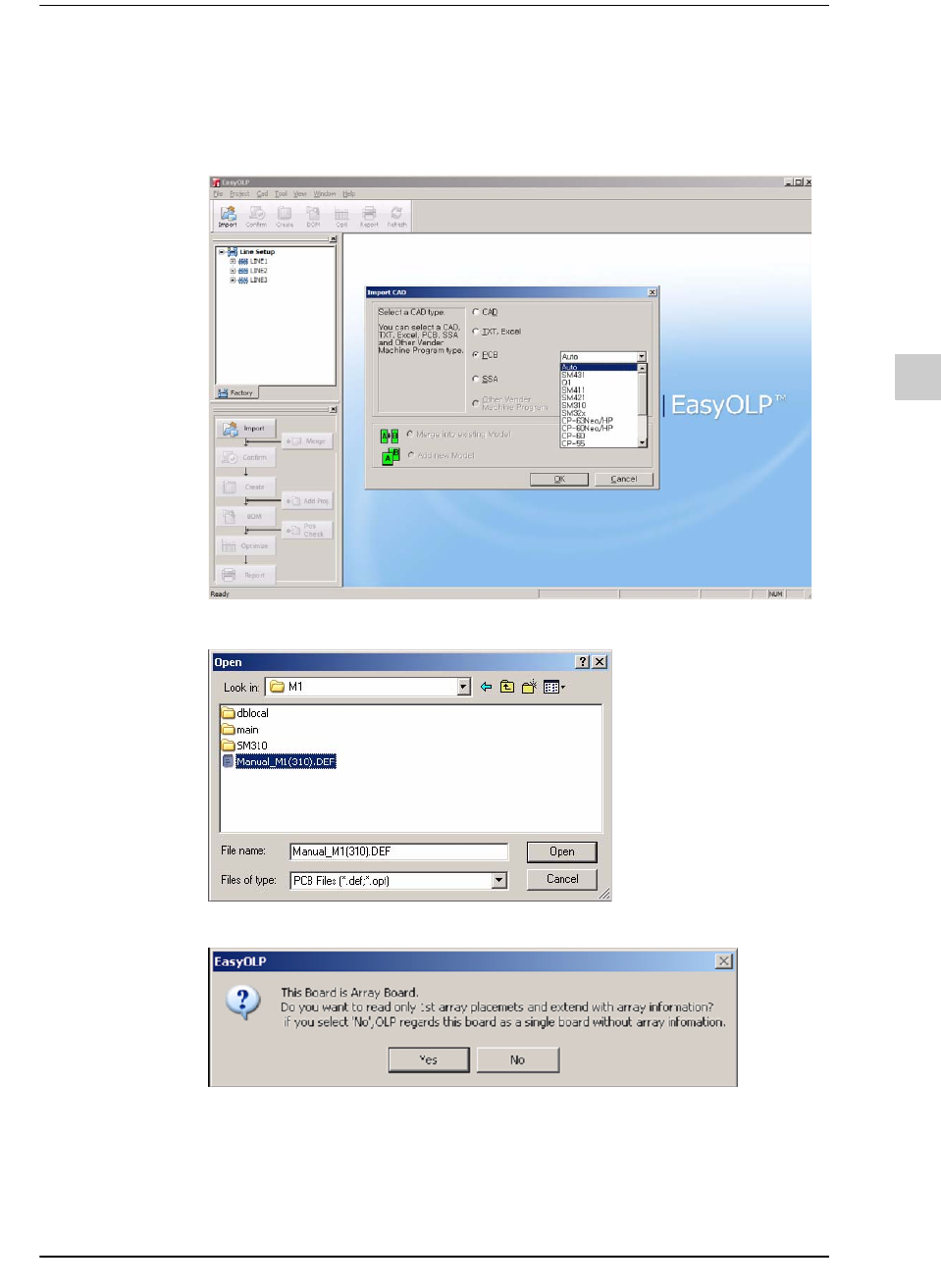

STEP1. 选择PCB选项即可设定相应设备。设定了需要读入的设备后单击<OK>
键。
STEP2. 指定PCB文件后单击<打开(O)>键。
文件包含阵列信息时，将弹出下列对话框。
Yes
仅读入第一个阵列的贴装点，根据阵列信息而构建阵列PCB。
No
读入整体阵列的贴装点后构建单一PCB。
9-18
lvswG}]
lvswG}]
STEP3. 单击<是(Y)>或<否(N)>键完成了阵列设定作业后，从PCB文件读入元件信
息。
单击<是(Y)>键时，将出现元件读入画面。
正常地读入文件后，将在List View区显示PCB文件的内容。
