16.1. 工作台的生成
单击Guidance View的 <Create >键(或者选择File > New Workspace菜单 )即可生成工
作台。详细内容请参阅“[9.3.4. New Workspace,第 9-23页]”。
16.2. 元件登记
如果在工作台创建过程的最后一个对话框单击<Close>键时出现Unregistered Part
List对话框，就会出现没有登记在EasyOLP的元件。上述未登记元件的存在将导致
无法进行优化作业，因此必须对未登记元件进行登记作业。
未登记元件的登记作业可以通过Part browser模组完成。
如果不存在没有登记的元件，即可直接进入优化步骤。
关于元件登记的详细内容请参阅[Chapter18. 元件登记,第 18-1页 ]。
16.3. 在工作台上添加项目
如果需要在同一作业线另外处理其它PCB，只要在工作台上添加项目即可。
在工作台上添加项目的方法有下列两种。
通过指定CAD文件的方式添加项目
插入现有的项目文件
16-3
工作台的创建(Creating Workspace)

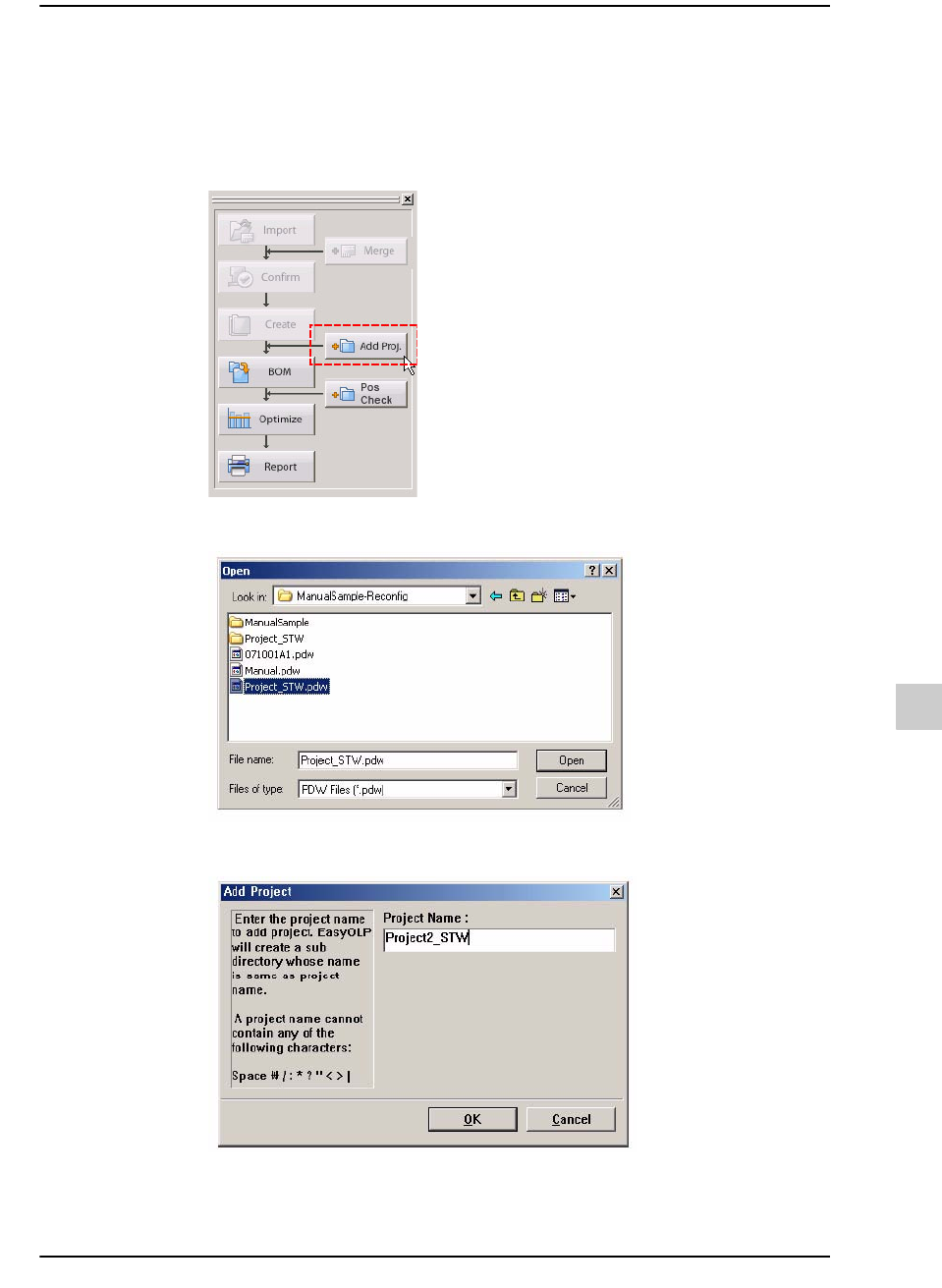

16.3.1. Adding Project by Designating the CAD File
通过指定CAD文件的方式添加项目的顺序如下。
STEP1.
在
Guidance View
单击
<Add Project>
键
(
或者选择
Project > Add to project
菜单
)
STEP2.
在
“
打开
”
对话框把文件格式设定为
CAD
文件后选择文件再单击
<Open>
键。
STEP3. 在Project Name文字栏输入项目名称后单击<OK>键。
STEP4. 在左侧的Workspace View区添加新的项目文件。
16-4
lvswG}]
lvswG}]

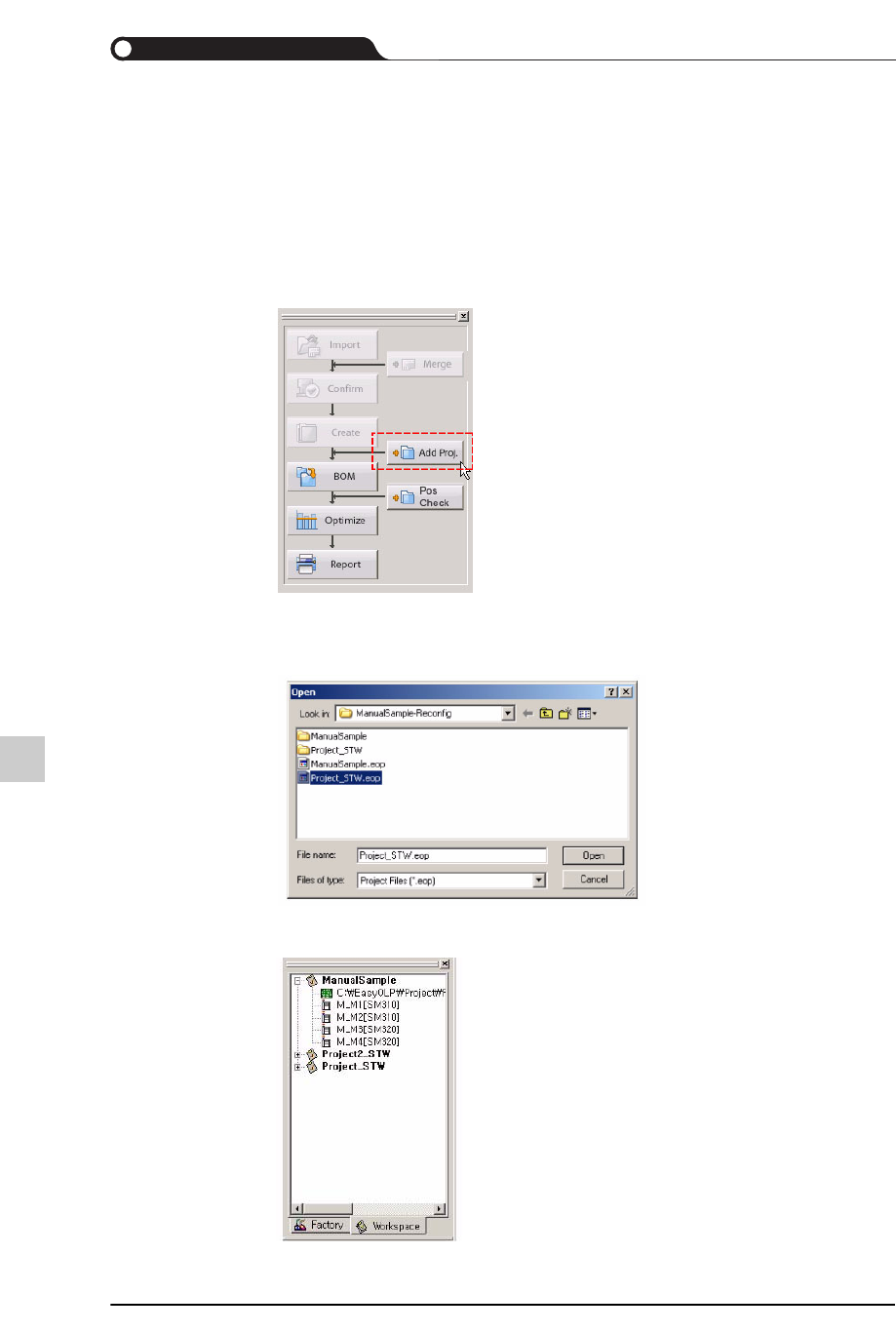

16.3.2. 插入现有的项目文件
一台工作台可以对应一条作业线，因此所添加的项目和当前的工作台必须在作业线
的构成上维持一致。
在工作台上添加项目的顺序如下。
STEP1.
在
Guidance View
单击
<Add Project>
键
(
或者选择
Project > Add to project
菜单
)
STEP2. 在“打开”对话框把文件格式设定为项目文件(*.eop)后选择文件再单击
<Open>键。
STEP3. 在左侧的Workspace View区添加新的项目文件。
