EasyOLP
9.6.8. Nozzle Tab
显示ANC信息。可以为各设备配置或清除吸嘴。如果没有配置所需要的吸嘴，则显
示为红色。
各选项的说明如下。
9.6.8.1. ANC 菜单
为ANC指定或清除吸嘴。单击<ANC n>键时，将弹出下列子菜单。
Number of parts
元件数量
Number of
placements
贴装点数量
<Import All ANC's>
以文件方式读入ANC信息。文件格式为*.mnc。
<Export All ANC's>
把当前的ANC信息输出(Export)到文件。文件格式为*.mnc。
9-98
lvswG}]
lvswG}]
各菜单的说明如下。
9.6.8.2. ANC Arrange 对话框
在<ANC>键的菜单中选择“Open CAN”时，将弹出 ANC Arrange对话框。
Open ANC
显示ANC及吸嘴配置画面。详细内容请参阅 [9.6.8.2. ANC Arrange 对
话框,第 9-98页]
Import ANC
from PCB
从PCB文件读入ANC信息。CP40设备由于ANC信息没有包含在PCB
文件里，因此需要另外读入 (Import)作为 ANC信息文件的*.anc文件。
Import ANC
从文件读入ANC信息。文件格式为*.snc。
Export ANC
把当前的ANC信息输出 (Export)到文件。文件格式为 *.snc。
Remove all
Nozzles
清除当前的一切吸嘴信息。
* snc : Single Nozzle Changer File, mnc: Multi Nozzle Changer File
Title bar
ANC名。
Graphic区 显示孔与吸嘴的配置.
Portable
设定是否安装Portable ANC。
Number of occupying lane：Potable ANC占据的 lane数量。
FeederBase：已安装的喂料器底座名
Installation Slot：插槽编号
All Nozzle 选
项卡
所需吸嘴的清单
在NozzleName选项中吸嘴名后面括号里的数字表示已安装的吸嘴数
量。
9-99
EasyOLP
Hole的状态及颜色
孔状态的说明如下。
Required
Nozzle选项卡
必需安装的吸嘴清单。
在NozzleName选项中吸嘴名后面括号里的数字表示已安装的吸嘴数
量。

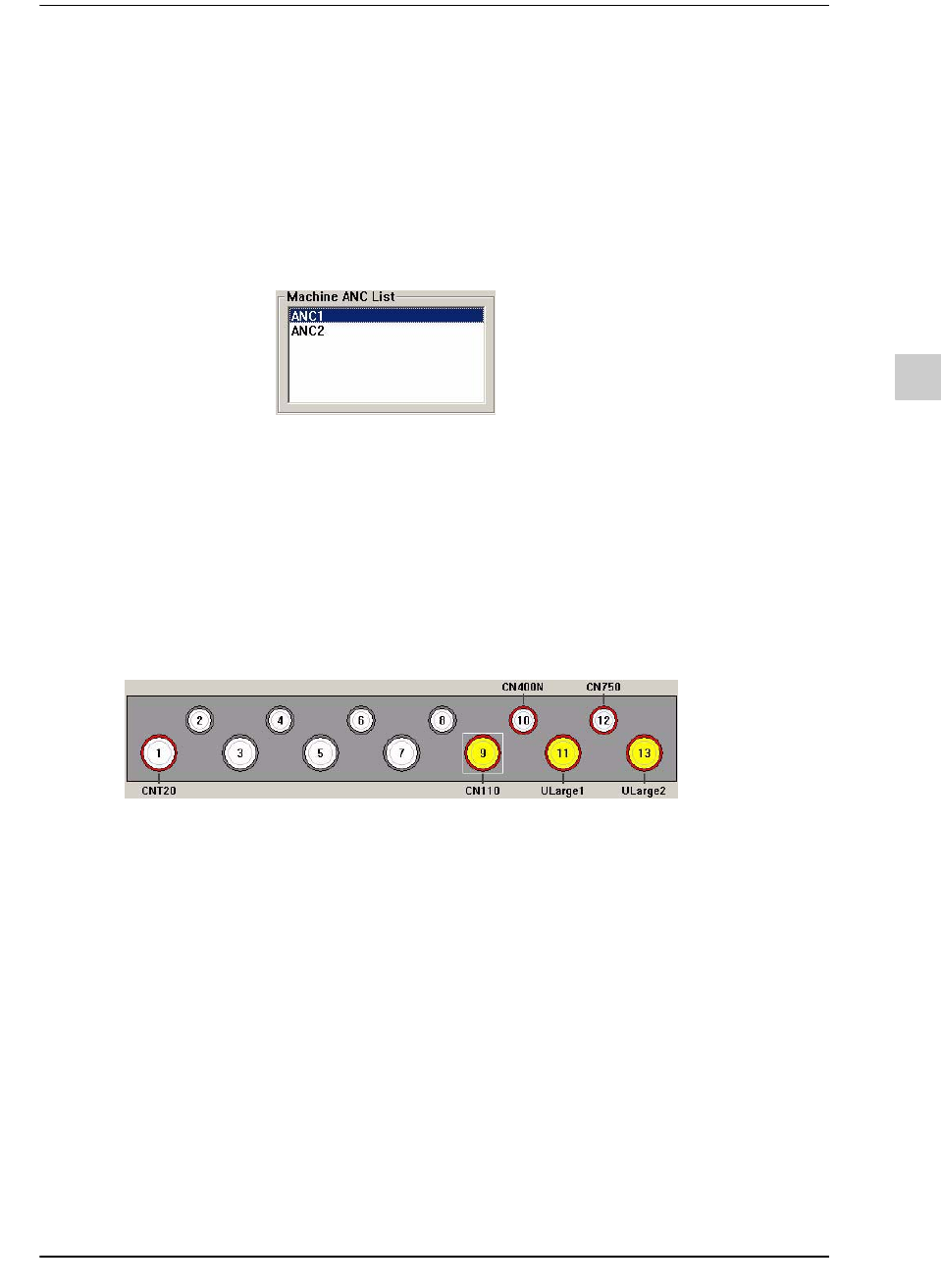

Machine ANC
List
安装在设备上的ANC清单。
有复数个ANC时，如果有已指定的ANC，该 ANC就会显示为被选定；
如果没有已指定的ANC，第一个 ANC就会显示成被选定状态。
如果ANC数量为两个，则如下图所示显示。选择ANC后，Graphic区的
孔及吸嘴的配置会随着该吸嘴而更改显示。
Nozzle
安装在设备上的一切吸嘴清单。
在吸嘴清单中可以安装在选定Hole上的吸嘴会在吸嘴名的后面标示“*”
字符，没有 “*”字符的吸嘴无法安装在选定 Hole上。
标示着“*”字符的吸嘴清单和选择该Hol后单击鼠标右键时出现的吸嘴
清单相同。
<Remove all
nozzle> 键
清除已安装在ANC上的一切吸嘴。
Hole中央的数
字
孔编号。
Hole的形状及
尺寸
显示各孔形式的尺寸与形状。矩形吸嘴显示为矩形。
红色框 安装了吸嘴的孔。标示红色框与吸嘴名。
灰色框 没有安装吸嘴的孔。
白色的矩形框 当前的选定孔。标示矩形框，选定孔的颜色成为黄色。虽然没有直接选
择，但其形式和选定孔一祥一律显示为黄色。
