10-35 Part Browser 选项 (Option) 主要说明各元件群的选项内容中 可以共同适用的细项。 比较特别的内容则在个 别元件群中进行说明。 To l e r a n c e 识别 H(+) 元件时的最大容许误差 (%) To l e r a n c e 识别 L(-) 元件时的最小容许误差 (%) T angential 角度的容许误差 Ar ea Ma rg in X, Y 元件识别区， 表示 Image 相对于…
10-34
lvswG}]
lvswG}]
Check Lead
Length
检查Lead长度是否在容许值以内。
Check Time-
Out
可以设定识别元件时识别时间Time-Out(单位：msec)
QFP
QFP元件时圈选。由于处于非激活状态，使用者无法
任意设定，需要由程序自动设定。
Body Score
Threshold
可以设定识别Body时的Body的Threshold(0 -
100)。
Body Sub
Sample
可以设定识别Body时的Sampling程度(0 - 10，
0:auto)。
Lead Sub
Sample
可以设定识别Lead时的Sampling程度(0 - 10，
0:auto)。
Direction Check选项卡的设定时向如下。
Body
Polarity
可以设定检查元件方向时的Body的Polarity。
元件本体(Body)的图像亮度低于背景时设定为 Dard
on Light，亮度高时则设定为Light on Dark。
Body Score
Threshold
可以设定检查元件方向时的Body的Threshold(0 –
100)
Body Sub
Sample
可以设定检查元件方向时的Body的Sampling程度。
(0 - 10, 0:auto)
Max
Offset(100u
m)
可以设定检查元件方向时的Body的最大容许误差。
(0 - 10)
10-35
Part Browser
选项 (Option)

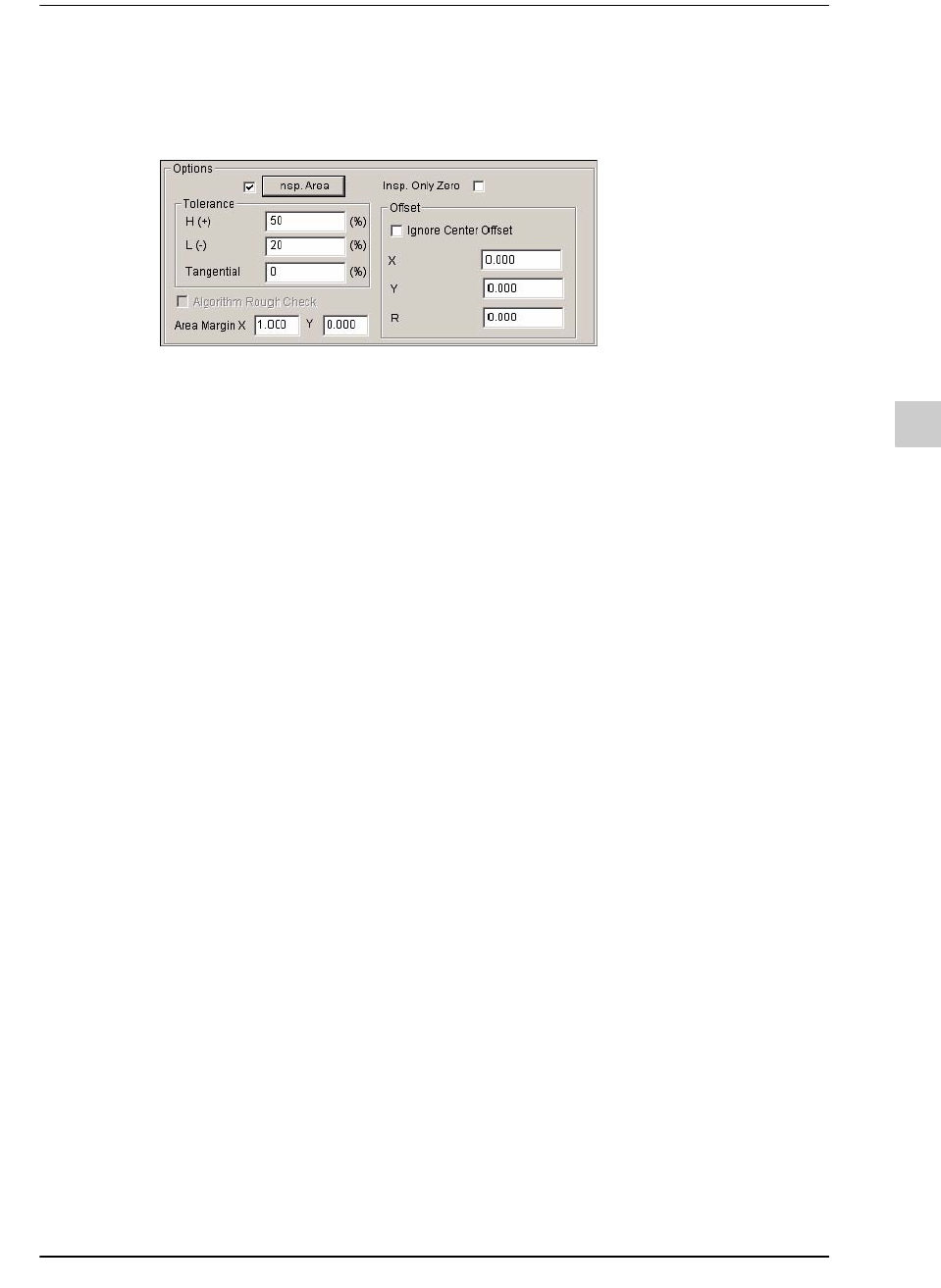

主要说明各元件群的选项内容中可以共同适用的细项。比较特别的内容则在个
别元件群中进行说明。
Tolerance
识别H(+)元件时的最大容许误差 (%)
Tolerance
识别L(-)元件时的最小容许误差 (%)
Tangential
角度的容许误差
Area Margin X, Y
元件识别区，表示Image相对于实际元件尺寸的脱离程度。
吸附元件时如果能以准确的基准点进行吸附，就能把摄像机识
别元件的识别区设定成元件尺寸，但实际上吸附点总是会多多
少少脱离基准点。
鉴于上述事实，为元件尺寸设定了识别元件时所容许的区域。
Insp. Only Zero
识别元件时，始终以0度为基准进行元件识别作业。
Offset X
装贴元件时增加的X方向的偏移值。
识别元件并补正贴装点后增加该值。如果元件上下部位没有区
分或左右对称且元件中央计算过程在元件识别动作之前完成
了，将与实际元件的中央不一致。因此该值应该设定为虚拟元
件的中间值与实际元件的中间值之间的误差范围内。
Offset Y
装贴元件时增加的Y方向的偏移值。识别元件并补正贴装点后
增加该值。
Offset R
装贴元件时增加的R偏移值。识别元件并补正贴装点后增加该
值。
Ignore Center
Offset
不使用中心偏移功能(Center Offset)，该功能在离元件中央点
一定距离以上的位置吸附时将不受元件检索结果的影响而直接
废弃元件。圈选该选项后，将根据检索结果而废弃或装贴。
10-36
lvswG}]
lvswG}]
10.5.3.2. Chip-Rect
设定Chip-Rect、Melf、Chip-Circle及 PLCC(Body)元件的Align数据。
各细项的说明如下。
Camera及Option请参阅 [10.5.3.1. 共同区域,第 10-29页]
Body X
元件的X方向尺寸
Body Y
元件的Y方向尺寸
Lead W
Lead的Y方向尺寸
Lead L
Lead的X方向尺寸
Align Z
识别高度。以元件的底面为基准，如果要识别上侧则设定为负数 (-
)、如果要识别下侧则设定为正数 (+)。
Auto Threshold
在元件数据库编辑器(Part Editor)自动设定Threshold值。
Threshold将处于非激活状态。
Threshold
在元件识别的前处理过程中，把 Gray Level的图像转换成Binary(二
进位)时区分黑白的基准值。可以区别背景与元件，该值的范围介于
0 - 255(0:黑，255:白 )。设定值为0时，将自动设定数值(等同于圈
选Auto Threshold)。
