9-89
EasyOLP

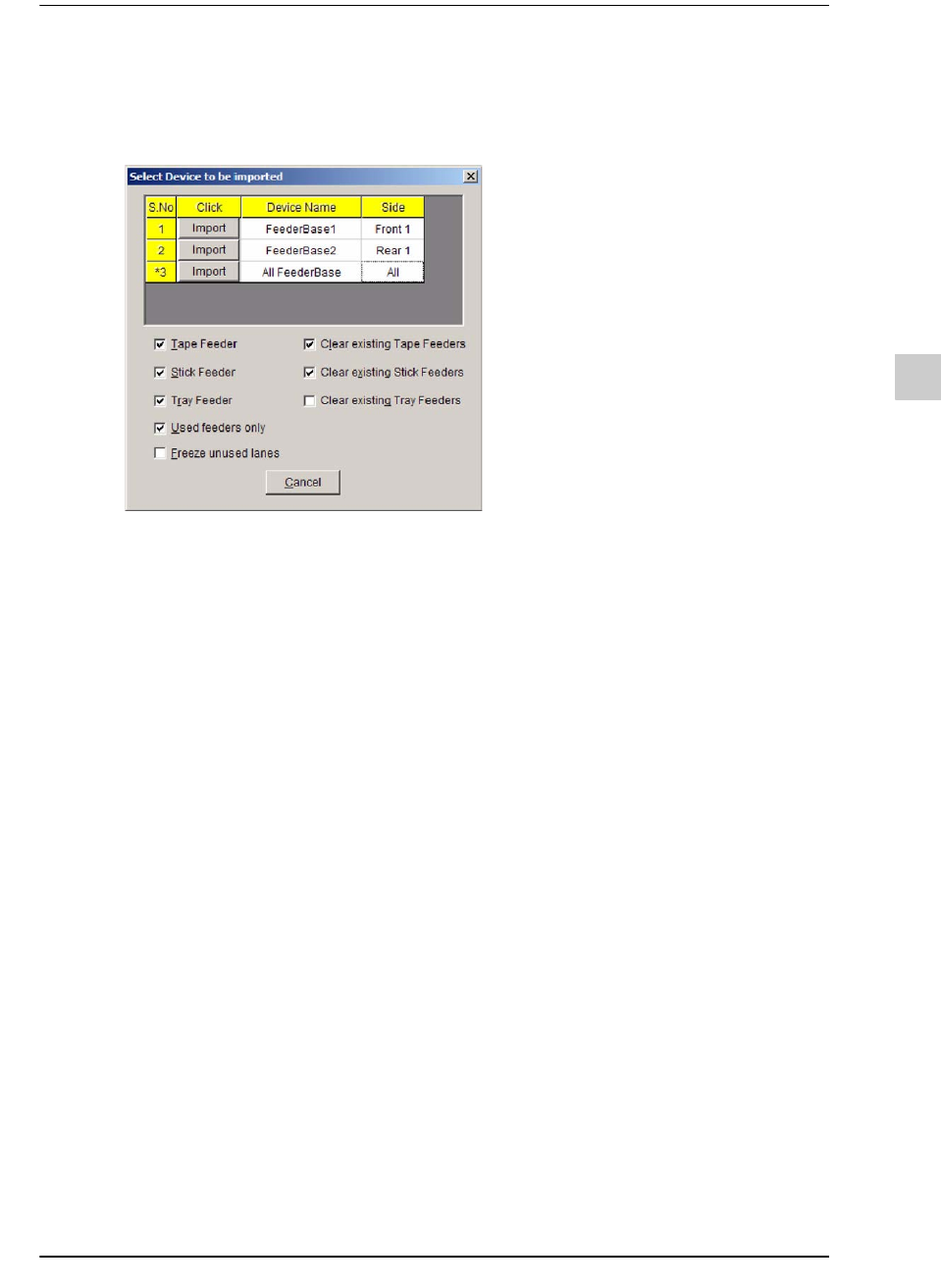

9.6.6.1.7. FeederBase菜单(Import FB from PCB)
从先前使用的PCB文件读入Feeder Base信息。PCB文件读入的是和当前设备同一设
备的PCB文件，读入的 Feeder成为Frozen状态。
各选项的说明如下。
圈选相应选项后单击<Import>键，既可读入(Import)喂料器(Feeder)>
单击最后一行的Import，就能读入一切喂料器底座的信息。
Tape Feeder
读入Tape Feeder信息。
Stick Feeder
读入Stick Feeder信息。
Tray Feeder
读入Tray Feeder信息。
Used feeders
only
如果是具有当前项目所使用的元件的Feeder，则读入，不使用的
Feeder则跳过。
Freeze
Unused Lane
没有使用的轨道处于非激活状态。
Clear
Existing Tape
Feeders
删除先前配置的Tape Feeder信息。
Clear
Existing Stick
Feeders
删除先前配置的Stick Feeder信息。
Clear
Existing Tray
Feeders
删除先前配置的Tray Feeder信息。
9-90
lvswG}]
lvswG}]
9.6.6.1.8. FeederBase菜单(Import/Export FB)
各菜单的说明如下。

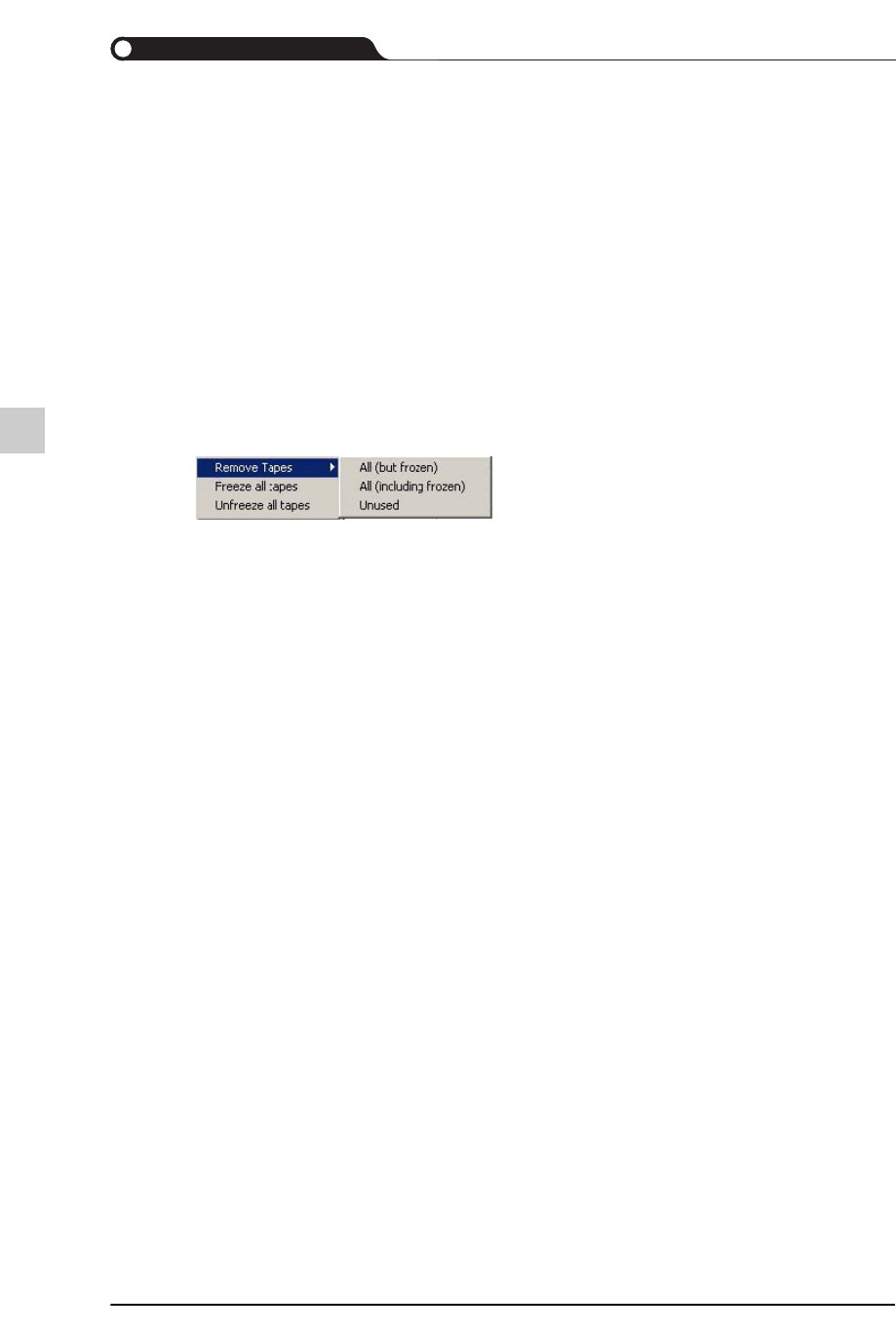

9.6.6.1.9. FeederBase菜单(Remove Tapes)
清除Tape Feeder。
9.6.6.1.10.FeederBase菜单(Freeze/Unfreeze all tapes)
各菜单的说明如下。
9.6.6.1.11.Detail...
显示Feeder Base的详细信息。清单中 Pos-X与 Pos-Y的坐标值根据Display
Position[Select Origin By]选项而不同。Display Position选项的各选项说明如下。
下列3个图形是同一喂料器底座的Detail显示结果，其Display Position选项分别为
Machine、Feeder Base及Slot。
Import FB
从文件中读入Feeder Base信息。文件格式为*.sfb，是 EasyOLP创建
的文件。
Export FB
把当前的Feeder Base信息打印到文件。文件格式为*.sfb。
* sfb : Single Feeder Base File, mfb: Multi Feeder Base File
All
(but frozen)
清除Frozen状态Feeder以外的一切Tape Feeder。
All
(including
frozen)
清除包含Frozen状态Feeder在内的一切Tape Feeder。
Unused
清除不使用的Tape Feeder。
Freeze all
tapes
把一切Tape Feeder设定为 Frozen状态。
Unfreeze all
tapes
把一切Tape Feeder设定为 Unfrozen状态。
Machine
以设备的绝对坐标系为基准显示坐标
FeederBase
以1号插槽为基准显示坐标
Slot
以插槽偏移显示坐标
9-91
EasyOLP
Figure9.7 Display Option
为
Machine
时
Figure9.8 Display Option
为
FeederBase
时
