16-1 Chapter 16 C h a p t e r 1 6 . 工作台的创建 (Creating Workspace) 工作台是一个作业线上可以执行的 PCB 元件贴装作业 ( 项目 ) 所组成的群组。 上述各 PCB 元件作业称为项目。 . 项目由作业线信息及在该作业线作业 的 PCB 信息 (CAD 文件 ) 组成。 通过 CAD 文件 的准备步骤形成了 CAD 文件后， 可以把作业线信息与 CAD 文件合成一个项目。 然 …
16-1
Chapter 16
Chapter16.
工作台的创建(Creating
Workspace)
工作台是一个作业线上可以执行的PCB元件贴装作业(项目)所组成的群组。上述各
PCB元件作业称为项目。.
项目由作业线信息及在该作业线作业的PCB信息(CAD文件 )组成。通过CAD文件
的准备步骤形成了CAD文件后，可以把作业线信息与CAD文件合成一个项目。然
后把该项目包含在工作台里。
工作台的创建顺序如下。
1) 工作台的生成
2) 元件登记
3) 在工作台上添加项目
4) 设定项目的生产数量
5) 储存工作台
16-2
lvswG}]
lvswG}]
16.1. 工作台的生成

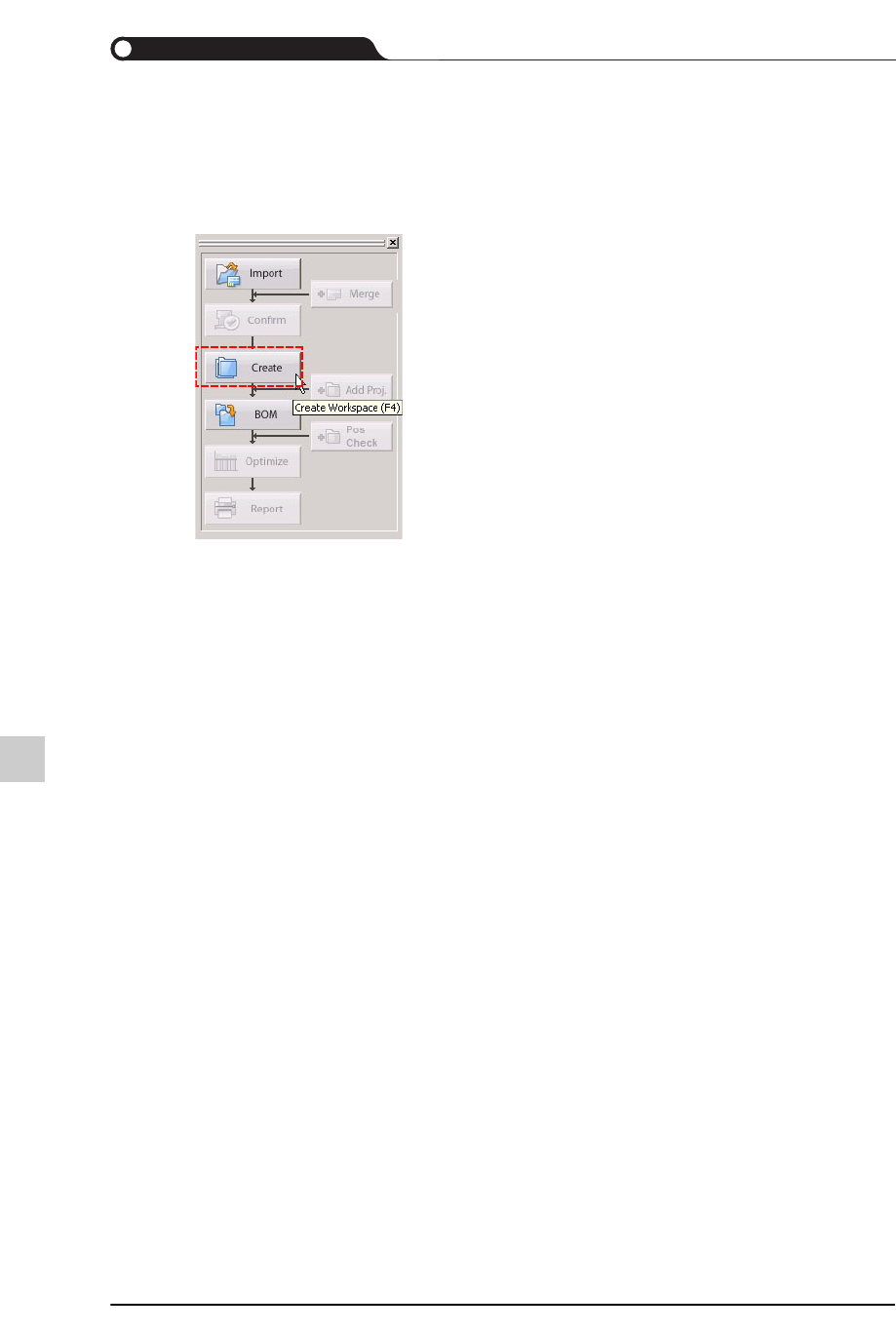

单击Guidance View的 <Create >键(或者选择File > New Workspace菜单 )即可生成工
作台。详细内容请参阅“[9.3.4. New Workspace,第 9-23页]”。
16.2. 元件登记
如果在工作台创建过程的最后一个对话框单击<Close>键时出现Unregistered Part
List对话框，就会出现没有登记在EasyOLP的元件。上述未登记元件的存在将导致
无法进行优化作业，因此必须对未登记元件进行登记作业。
未登记元件的登记作业可以通过Part browser模组完成。
如果不存在没有登记的元件，即可直接进入优化步骤。
关于元件登记的详细内容请参阅[Chapter18. 元件登记,第 18-1页 ]。
16.3. 在工作台上添加项目
如果需要在同一作业线另外处理其它PCB，只要在工作台上添加项目即可。
在工作台上添加项目的方法有下列两种。
通过指定CAD文件的方式添加项目
插入现有的项目文件
