9-149 EasyOLP Figure9.25 Part list dia log in Gerber STEP4. 在上一阶段选择了 PA D 时，在 Part List 找出并选择通过参考 gerber Layer 的 Slik layer 后得到的参考标记，然后单击 <OK> 键，再把该参考标记的中心值移动到之前阶段所选择的 PA D 的中心值。也就是说，使选定参考标记的中心与 Gerber Layer …

9-148

lvswG}]

STEP2. 选择了需要映射的元件后，再确认该元件的参考标记。只要把鼠标移动到

该元件就能通过工具提示(tooltip)确认参考标记。

STEP3. 单击<Align>键后选择需要映射(match)的元件的Pad图案。

例如，如果元件具有2个引线，单击第一个引线后如下所示选择Pad。

双击第二个引线(lead)时，将出现下列Part List。

9-149

EasyOLP

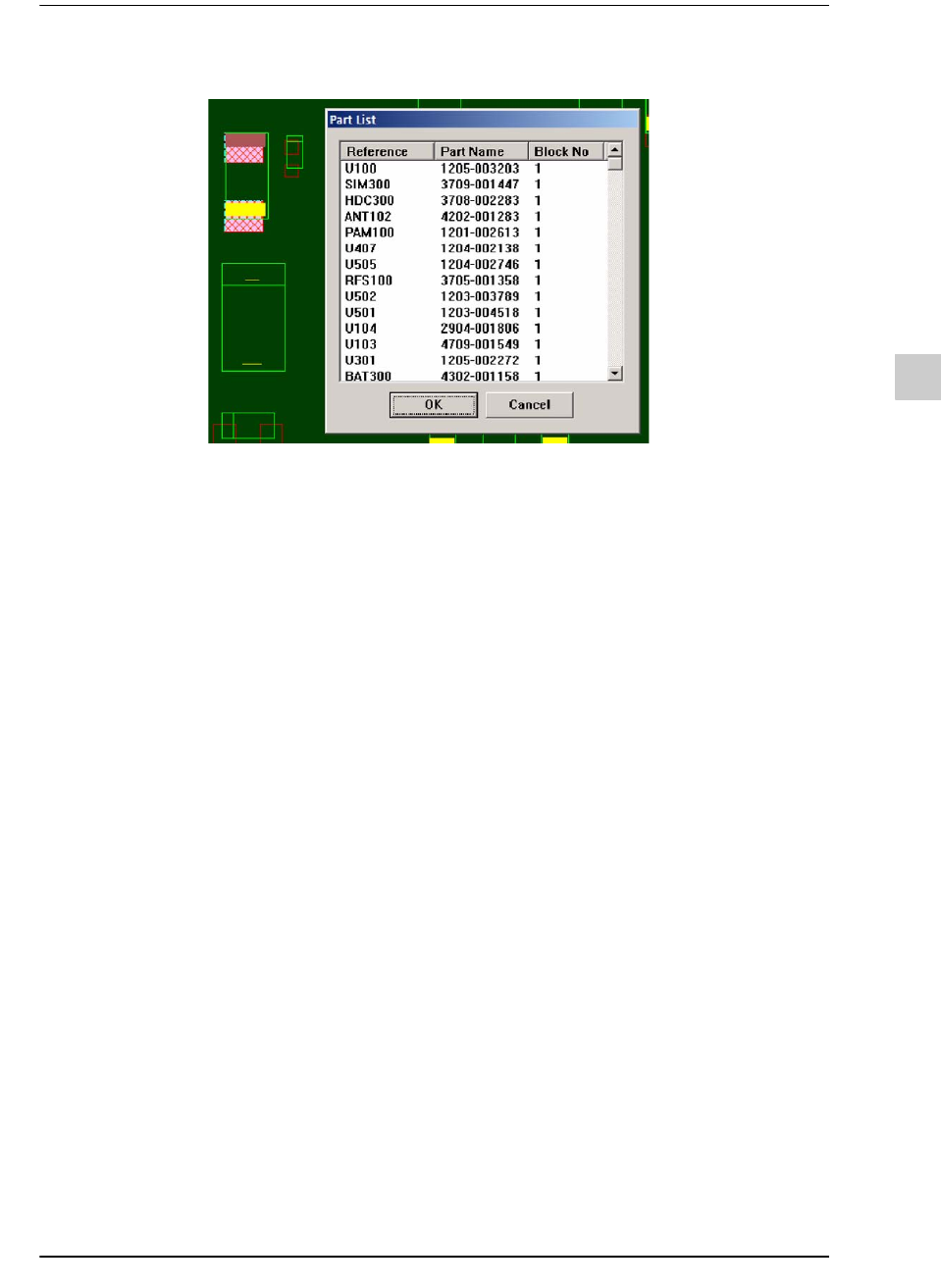

Figure9.25 Part list dialog in Gerber

STEP4. 在上一阶段选择了PAD 时，在Part List找出并选择通过参考gerber Layer的

Slik layer后得到的参考标记，然后单击<OK>键，再把该参考标记的中心

值移动到之前阶段所选择的PAD 的中心值。

也就是说，使选定参考标记的中心与Gerber Layer所选定PAD 值的中心值

维持一致。

9-150

lvswG}]

Figure9.26 Pad selection in Align in Gerber

此时，其它的一切参考标记也会一起移动，用户可以得到Gerber Layer的

PAD 与 PCB Layer的中心值几乎一致的画面。
