13-14 lvswG}] lvswG}] STEP3. Accumu lated Defect Item Chart 显示出查询时段内所发生的不良的 类型与发生频率。 可以根据用户的需要而以条状 (Bar) 图或圆饼图显示。 STEP4. Accumulated Defect Chart 显示出查询时段内每日、 各项目、 各作业线的发生不良率。 Figure13.4 每日不良率 Figure13.5 各项目的不良率
13-13
Multi Line Monitoring(MLM)
STEP2. 选择需要查询的作业线、项目、作业组后单击<Show>键。
Inspect Board Count
生产后检查完毕的总电路板数
Inspect Array Count
生产后检查完毕的总阵列数(总电路板数 * 每个电路板的阵列)
Inspect Point
生产后检查完毕的总装贴点数(电路板的总数 * 每个电路板的装贴
点)
Defect Board Count
检查结果，发生不良的电路板的总数
Defect Array Count
检查结果，发生不良的总阵列数
Defect Point
检查结果，处于不良状态的总装贴点数
Defect Rate [Board/Array/Point]
Defect Rate可以根据Board、Array或Point选择不良率类型后查看
Board Defect：电路板不良率(不良电路板数量/整体生产电路板
数量)
Array Defect：阵列不良率(发生不良的阵列数量/整体的阵列生
产量)
Point Defect：装贴点不良率(不良装贴点数量/整体生产的装贴
点数量)
13-14
lvswG}]
lvswG}]

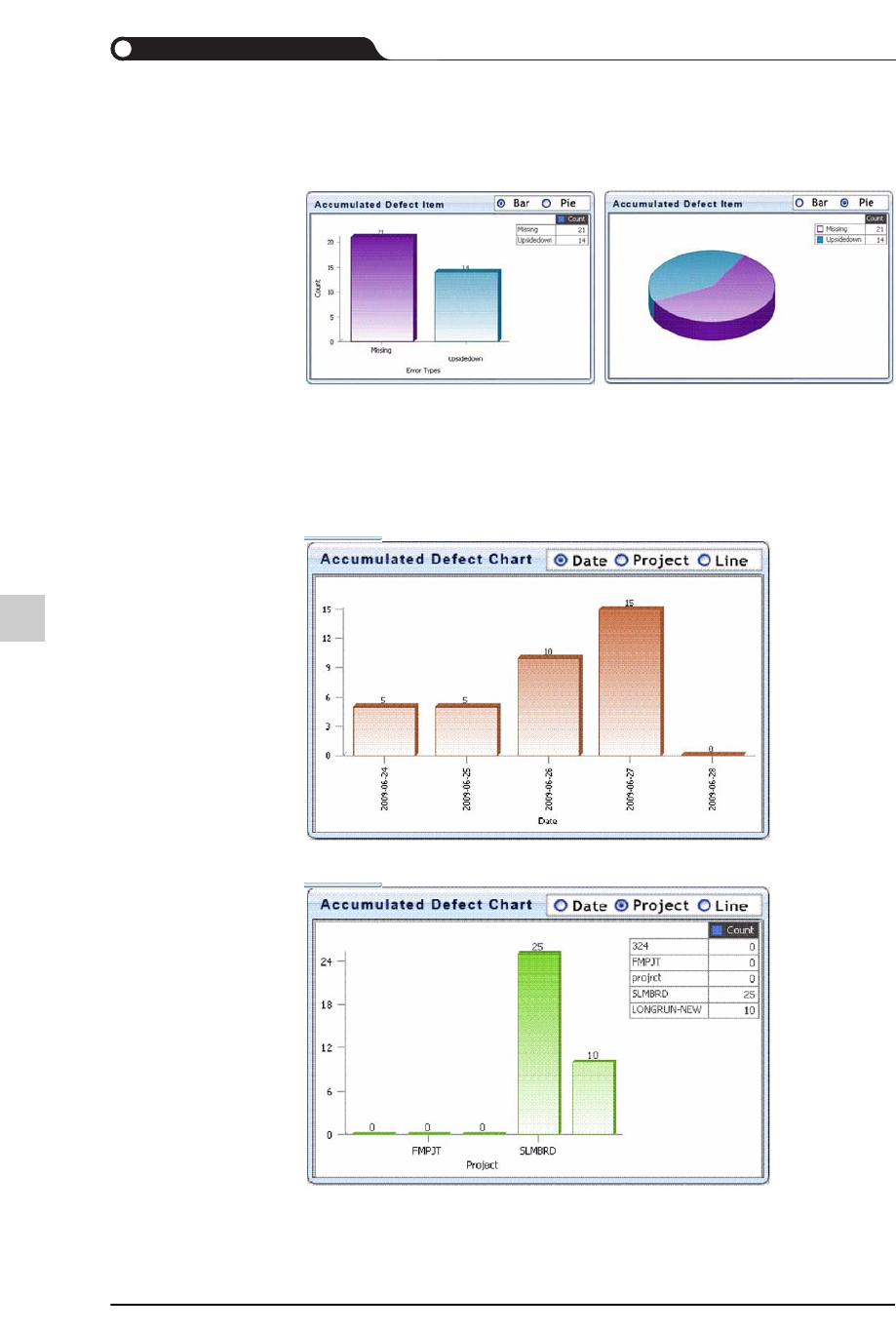

STEP3. Accumulated Defect Item Chart
显示出查询时段内所发生的不良的类型与发生频率。
可以根据用户的需要而以条状(Bar)图或圆饼图显示。
STEP4. Accumulated Defect Chart
显示出查询时段内每日、各项目、各作业线的发生不良率。
Figure13.4
每日不良率
Figure13.5
各项目的不良率
13-15
Multi Line Monitoring(MLM)
Figure13.6
各作业线的不良率
13.5.1. Defect History Detail
该画面可以显示出不良的详细日志及所采取的措施。
在Defect History View显示出查询时段内的不良详细信息。
